جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات

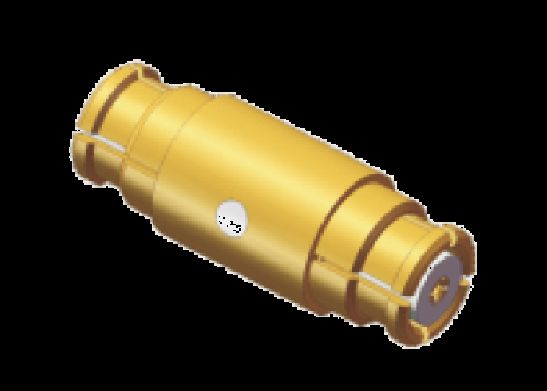

| نام محصول: | کانکتور آداپتور کواکسیال RF نر SMP فلنج 2 سوراخ | مدل: | SMP-KK13 |
|---|---|---|---|
| محدوده فرکانس: | 0.3 مگاهرتز - 18 گیگاهرتز | مسکن: | آلیاژ مس، آبکاری طلا |
| مخاطبین: | آلیاژ مس، پالت طلا | عایق: | PTFE |
| سبک کوه: | جفت کور | مقاومت عایق: | > 5000MΩ |
| DWV: | 500 ولت | ناگزیر بودن: | 50Ω |
| طول: | 10.7 میلی متر | دما: | -55℃℃+125℃ |
| در انبار: | > 800 عدد | ||
| برجسته کردن: | SMP female to female adapter,SMP jack to jack connector,18GHz RF coaxial adapter |
||
توضیحات محصول:
کانکتور SMP یک کانکتور آداپتور کواکسیال فرعی RF است که برای کاربردهای فرکانس بالا تا 40Ghz طراحی شده است.که باعث می شود آن را برای استفاده در دستگاه های مختلف الکترونیکی مناسب باشداین می تواند فضای نصب بزرگتر را صرفه جویی کند تا اتصال صفحه با چگالی بالا را تحقق بخشد.پلگ نر سه ساختار دارد: گشایش کامل، گشایش محدود (همچنین به نام نیمه گشایش، نیمه گشایش) و گشایش صاف ((شامل دستکش گیرنده).
با توجه به کاربرد های مختلف، کاربر می تواند پلاگین مرد را با ساختارهای مختلف انتخاب کند.تمام آرامشدارای حداکثر نیروی نگهدارنده اتصال، بهترین مقاومت لرزش و عملکرد ضربه است.
هنگامی که کاربر نیاز به چندین بار قرار دادن دارد، می تواند از باز کردن محدود (همچنین به نام نیمه باز کردن، نیمه باز کردن) استفاده کند.نیروی نگهدارنده پایه متوسط است.بر روی ساختار سوراخ صافاین به طور گسترده ای برای مونتاژ PCB و اتصالات جفت گیری کور استفاده می شود.
هنگامی که کاربر نیاز به بیشتر و یا باید بسیاری از SMP تخته را به تخته RF آداپتور هم محوری کانکتور، آنها می توانند ساختار سوراخ صاف را انتخاب کنید.دارای همان نیروی تعامل و نیروهای جدا سازی است و اجازه می دهد که محوری و شعاعی اشتباه تنظیم شود.
|
ویژگی های الکتریکی
|
||
|
مقاومت
|
50Ω
|
|
|
محدوده فرکانس
|
DC~40GHz
|
|
|
ولتاژ نامی
|
170VRMS
|
|
|
دی الکتریک مقاومت ولتاژ
|
500VRMS
|
|
|
مقاومت عایق
|
≥5000MΩ
|
|
|
|
هادی خارجی
|
نورمال≤2.5mΩ
|
|
مدير مرکزي
|
نورمال≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz ~ 26.5GHz | 26.5 ~ 40GHz | |
| راست | ≤1.25 | ≤1.3 | ≤1.4 | |
| زاويه راست | ≤1.3 | |||
| آداپتور | ≤1.25 | ≤1.3 | ≤1.4 | |
| دیگران | ≤1.3 |
ابعاد خطی SMP از جک به جک:SMP-KK13 تا 18GHz
سایرSMP از زن به زنمدل های مشابه: SMP-KK25 تا 40GHz
محصولات بیشتر، لطفا به راحتی با ما تماس بگیرید برای فلنج SMPکانکتور آداپتور هم محوری RFفهرست فروش3@xa-elite.com.cn
کاربردها:
شیان الیت الکترونیک یک تولید کننده پیشرو از کانکتورهای RF و آداپتورها، اجزای مایکروویو / موج راهنما و مونتاژ های کابل است که در هوافضا، هوانوردی، ناوبری، ماهواره، رادار،ارتباطاتاز ۲۳ سال گذشته.
سفارشی سازی:
خدمات سفارشی سازی محصول برای طول مختلف SMP مستقیمکانکتور آداپتور هم محوری RFدر دسترس هستند:
نام تجاری: ELT
مقدار سفارش: 200 عدد
قیمت: بسته به مقدار
لطفاً نقشه یا جزئیات را به ما بفرستید و ما اجازه می دهیم که مهندس ما ارزیابی را ترتیب دهد یا ما مدل جایگزین را به ما توصیه می کنیم یا راه حل خود را به شما ارائه می دهیم.
ما همچنین می توانیم سفارشی سازی برای کانکتورها را تامین کنیمSMA، SSMA، SMP، SSMP ((SMPM) ، CSMP ((SMPS) ، ASMP، N، TNC، TNCA، BMA، SBMA، 2.92mm، 2.4mm، 1.85mm، Micro D Connectors،بار های RF،آنتن ها، فیلترها، تقسیم کننده های برق، کوپلر.
بسته بندی و حمل:
بسته بندی برای SMP Straightکانکتور آداپتور هم محوری RF:
1 تکه/ کیسه پلاستیکی کوچک
10 تکه/ کیسه پلاستیکی بزرگتر
100 قطعه/ جعبه کارتن
SMP راستکانکتور آداپتور هم محوری RFدر یک جعبه کارتونی کوچک بسته بندی شده است تا حفاظت از آن در طول حمل و نقل را تضمین کند. جعبه با نام محصول و مشخصات برای شناسایی آسان برچسب گذاری شده است.
برای حمل و نقل دریایی، SMP مستقیمکانکتور آداپتور هم محوری RFما بعد از ارسال شماره ي پيگيري رو به شما ميديم
