نکل شده N bulkhead زن فلنج نصب RF اتصال هم محوری
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | N-KYFD1 | جنسیت: | زن |

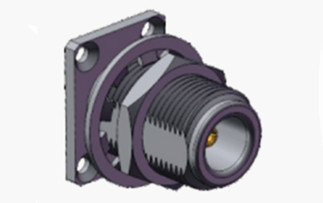

نکل شده N bulkhead زن فلنج نصب RF اتصال هم محوری
اتصال دهنده های نوع N از مکانیسم های اتصال رشته پیچ استفاده می کنند، مقاومت لرزش استثنایی و عملکرد الکتریکی بهینه را ارائه می دهند. در حالی که محدوده فرکانس استاندارد تا 11 گیگاهرتز می رسد،مدل های پیشرفته ما قابلیت های عملیاتی را تا ۱۸ گیگاهرتز گسترش می دهنداین کانکتورها سازگار با انواع مختلف کابل های RF هستند و قطعات جدایی ناپذیر در سیستم های هوافضا، سیستم های هوافضا، شبکه های رادار، برنامه های مایکروویو،زیرساخت های ارتباطات دیجیتال، و تجهیزات اندازه گیری دقیق.
تیم مهندسی ما متخصص در ساخت راه حل های نوع N متناسب با مشخصات دقیق است.یا طرح های نصب فلنج، ما به طور کامل سازنده سفارشی و کانکتورها را برای پاسخگویی به نیازهای کاربردی شما فراهم می کنیم.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | برنج، زره دار |
| ماده | فوسفور برنز، طلا شده | |
| تماس مقاوم | فوسفور برنز | لیاقت نیکل شده غیرفعال |
| پوسته / محفظه | مس فولاد ضد زنگ | زره پوشانده |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

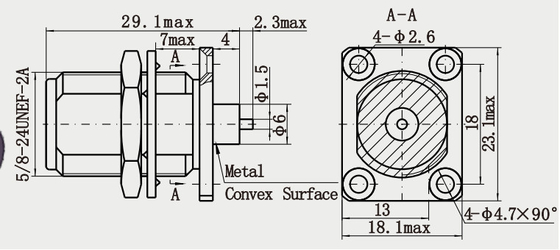

نقشه ی دقیق
ویژگی ها:
1طراحی اتصال رشته ای: اتصال قابل اعتماد از طریق کشش چرخشی، ایجاد ثبات مکانیکی خوب و مقاومت لرزش، مناسب برای محیط لرزش (به عنوان مثال، هوافضا،تجهیزات خودرو).
2. نصب چندگانه: از پیکربندی های مستقیم ، زاویه راست ، فلنج یا بلکید برای پاسخگویی به نیازهای فضای مختلف پشتیبانی می کند.
کاربردها:
1پخش و رادیو و تلویزیون
فرستنده پخش تلویزیون: برای اتصال فرستنده با آنتن برای انتقال سیگنال های RF فرکانس بالا (به عنوان مثال، باند های UHF / VHF) برای اطمینان از پوشش سیگنال پایدار استفاده می شود.
شبکه های تلویزیون کابلی: در سیستم های توزیع کابل، کانکتورهای نوع N برای اتصال کابل های هم محوری با تجهیزات پشتیبانی از انتقال سیگنال آنالوگ / دیجیتال استفاده می شود.
2ابزار آزمایش و اندازه گیری
تحلیلگر شبکه وکتور/تحلیلی طیف: به عنوان یک رابط استاندارد برای اتصال دستگاه تحت آزمایش با ابزار برای پشتیبانی از آزمایش سیگنال با دقت بالا (به عنوان مثال DC تا 18 GHz) استفاده می شود.
ژنراتورهای سیگنال/اسکیلوسکوپ ها: برای ورودی/خرید سیگنال RF برای اطمینان از بازتاب کم و از دست دادن کم1
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنمای موج به آداپتور هم محوری |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
