N کانکتور RF زنانه با مایکروستریپ با M10X1

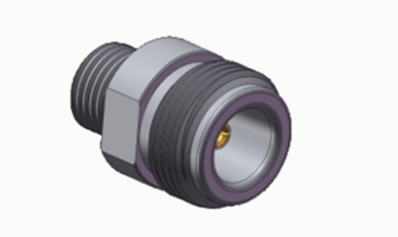

تصویر بزرگ : N کانکتور RF زنانه با مایکروستریپ با M10X1 بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ISO-9001-2015
شماره مدل:	N-KYD6

پرداخت:

مقدار حداقل تعداد سفارش:	100 تا
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت:	T/T، L/C، Western Union
قابلیت ارائه:	1,000,000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور کواکسیال RF نوع N	پوشش:	روکش طلا / نیکل اندود
مقاومت:	50Ω	محدوده فرکانس:	DC ~ 11 گیگاهرتز
مدل:	N-KYD6	جنسیت:	زن
نام محصول:	N-type RF Coaxial Connector: کانکتور هم محوری نوع N
برجسته کردن:	کانکتور RF دیواره N ماده , کانکتور RF با مایکروستریپ , N کانکتور مادگی M10X1

کانکتور RF مادگی N با میکرو استریپ با M10X1

کانکتورهای نوع N رابط‌های کواکسیال دقیق مهندسی شده و رزوه دار هستند که به دلیل مقاومت استثنایی در برابر لرزش، عملکرد الکتریکی بهینه و قابلیت‌های فرکانسی گسترده شناخته شده‌اند. در حالی که مدل‌های استاندارد معمولاً تا 11 گیگاهرتز را پشتیبانی می‌کنند، پیکربندی‌های پیشرفته ما به پهنای باند عملیاتی تا 18 گیگاهرتز دست می‌یابند. این کانکتورهای همه‌کاره یکپارچگی سیگنال را در انواع کابل‌های RF حفظ می‌کنند و به طور گسترده در مهندسی هوافضا، شبکه‌های رادار، ارتباطات مایکروویو، انتقال داده دیجیتال و پلتفرم‌های ابزار دقیق RF مورد استفاده قرار می‌گیرند. ما در طراحی راه‌حل‌های سفارشی نوع N برای رفع نیازهای خاص برنامه و چالش‌های محیطی تخصص داریم.

مشخصات

توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.

مشخصات الکتریکی
امپدانس	50 اهم
محدوده فرکانس	DC~11GHz (حداکثر 18GHz)
ولتاژ نامی	1000VRMS* (حداکثر سطح دریا)
مقاومت ولتاژ دی الکتریک	1500VRMS* (حداکثر سطح دریا)
مقاومت عایق	بزرگتر یا مساوی 5000M اهم
مقاومت هادی مرکزی	هادی خارجی	کمتر یا مساوی 0.5m اهم
	هادی مرکزی	کمتر یا مساوی 1.5m اهم
VSWR	کمتر یا مساوی 1.3
مشخصات مواد و مکانیکی
هادی مرکزی	نری	برنج، روکش طلا
	مادگی	برنز فسفر، روکش طلا
کانتکت انعطاف پذیر	برنز فسفر	پسیو شده با نیکل
پوسته / محفظه	برنج فولاد ضد زنگ	روکش طلا پسیو شده
گیره کابل	برنج	نیکل اندود شده
عایق	PTFE
واشر	لاستیک سیلیکونی
دوام	500 سیکل

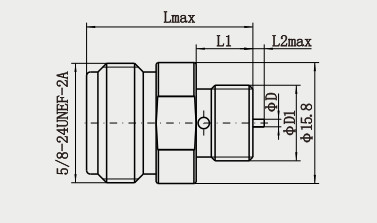

نقشه دقیق

N کانکتور RF زنانه با مایکروستریپ با M10X1

ویژگی‌ها:

1. دامنه سازگاری گسترده: سازگار با طیف گسترده‌ای از کابل‌های RF (مانند کابل‌های نیمه صلب، کابل‌های انعطاف‌پذیر)، می‌تواند از طریق آداپتورها با کانکتورهای SMA، BNC، TNC و سایر کانکتورها تبدیل شود، مناسب برای تجهیزات مایکروویو، هوافضا، رادار، ابزار تست و سایر زمینه‌ها 245.
2. قابلیت تحمل توان بالا: مناسب برای کاربردهای RF با توان بالا، مانند ایستگاه‌های پایه، فرستنده‌ها، ارتباطات ماهواره‌ای و غیره، با ظرفیت توان برتر نسبت به کانکتورهای کوچک (مانند BNC) 36.
3. عملکرد راحت: اتصال رزوه دار، اتصال و جدا کردن سریع را به صورت دستی یا با ابزار تسهیل می‌کند و برخی مدل‌ها از روش لحیم کاری بدون لحیم پشتیبانی می‌کنند 4.
4. مشکلات بالقوه: باید به تطابق امپدانس توجه شود (50 اهم و 75 اهم قابل اختلاط نیستند)، افزایش بازتاب ناشی از سایش و پارگی در اثر ورود و خروج، و همچنین آسیب ناشی از استفاده نادرست (مانند سفت کردن بیش از حد) 35.

کاربردها:

1. تحلیلگر شبکه/تحلیلگر طیف: دستگاه تحت آزمایش (مانند آنتن، فیلتر) را به دستگاه متصل می‌کند تا از تست پهنای باند گسترده (0-18 گیگاهرتز) پشتیبانی کند.
2. ژنراتور سیگنال/تضعیف کننده: سیگنال‌های RF با دقت بالا را در تست‌های آزمایشگاهی یا میدانی منتقل می‌کند.
3. تست اتاق تاریک: ساخت لینک RF برای نقشه جهت آنتن و تست EMC.
4. شبکه تلویزیون کابلی: اتصال کابل کواکسیال 75 اهم در انتقال تنه (مانند سیستم CATV)، پشتیبانی از انتقال سیگنال آنالوگ/دیجیتال.
5. فرستنده پخش: پورت خروجی RF برای فرستنده FM/UHF برای تحمل سیگنال‌های پخش با توان بالا.
6. تولید فیلم و تلویزیون: اتصال میکروفون بی‌سیم دوربین، تجهیزات انتقال ویدئو (مانند انتقال مایکروویو).
