N فولادی فولادی فولادی 4 سوراخ فلانج RF اتصال کواکسیال با تراز مایکروستریپ

N Female Stainless Steel 4-hole Flange RF Coaxial Connector With Brass Microstrip
N Female Stainless Steel 4-hole Flange RF Coaxial Connector With Brass Microstrip N Female Stainless Steel 4-hole Flange RF Coaxial Connector With Brass Microstrip

تصویر بزرگ :  N فولادی فولادی فولادی 4 سوراخ فلانج RF اتصال کواکسیال با تراز مایکروستریپ بهترین قیمت

جزئیات محصول:
محل منبع: چین
نام تجاری: ELT (Elite)
گواهی: ISO-9001-2015
شماره مدل: n-kfd500g
پرداخت:
مقدار حداقل تعداد سفارش: 100 تا
قیمت: قابل مذاکره
جزئیات بسته بندی: کارتن استاندارد صادراتی
زمان تحویل: در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 1,000,000 عدد در ماه
توضیحات محصول جزئیات
نام محصول: کانکتور کواکسیال RF نوع N پوشش: روکش طلا / نیکل اندود
مقاومت: 50Ω محدوده فرکانس: DC ~ 11 گیگاهرتز
مدل: n-kfd500g جنسیت: زن
نام محصول: N-type RF Coaxial Connector: کانکتور هم محوری نوع N
برجسته کردن:

N اتصال فلنج زنانه فولاد ضد زنگ

,

4-سوراخ فلنج RF Coaxial Connector

,

کانکتور آداپتور ریف ریز ریز

کانکتور فلنج RF N مادگی استیل 4 سوراخ با میکرو استریپ برنجی

کانکتورهای نوع N رابط‌های کواکسیال رزوه دار با مهندسی دقیق هستند که به دلیل مقاومت استثنایی در برابر لرزش، عملکرد الکتریکی بهینه و قابلیت‌های فرکانسی گسترده شناخته شده‌اند. در حالی که مدل‌های استاندارد معمولاً تا 11 گیگاهرتز را پشتیبانی می‌کنند، پیکربندی‌های پیشرفته ما به پهنای باند عملیاتی تا 18 گیگاهرتز دست می‌یابند. این کانکتورهای همه‌کاره یکپارچگی سیگنال را در انواع کابل‌های RF حفظ می‌کنند و به طور گسترده در سیستم‌های هواپیمایی، هوافضا، شبکه‌های رادار، ارتباطات مایکروویو، انتقال داده دیجیتال و پلتفرم‌های ابزار دقیق RF مورد استفاده قرار می‌گیرند. ما در طراحی راه‌حل‌های سفارشی نوع N برای رفع نیازهای خاص برنامه و چالش‌های محیطی تخصص داریم.



مشخصات

توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.

مشخصات الکتریکی
امپدانس 50 اهم
محدوده فرکانس DC~11GHz (حداکثر 18 گیگاهرتز)
ولتاژ نامی 1000VRMS* (حداکثر سطح دریا)
مقاومت ولتاژ دی الکتریک 1500VRMS* (حداکثر سطح دریا)
مقاومت عایق بزرگتر یا مساوی 5000M اهم
مقاومت مرکزی هادی خارجی کوچکتر یا مساوی 0.5m اهم
هادی مرکزی کوچکتر یا مساوی 1.5m اهم
VSWR کوچکتر یا مساوی 1.3
مشخصات مواد و مکانیکی
هادی مرکزی نری برنج، روکش طلا
مادگی برنز فسفر، روکش طلا
کانتکت انعطاف پذیر برنز فسفر پسیو شده با روکش نیکل
پوسته / بدنه برنج فولاد ضد زنگ روکش طلا پسیو شده
گیره کابل برنج روکش نیکل
عایق PTFE
واشر لاستیک سیلیکونی
دوام 500 سیکل

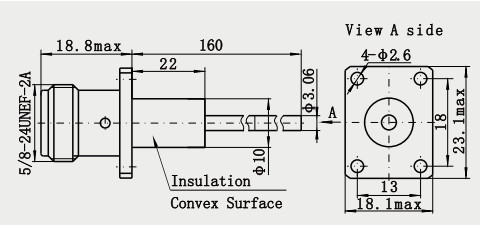

نقشه دقیق

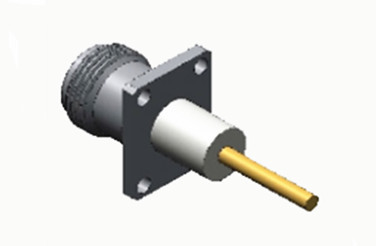

N فولادی فولادی فولادی 4 سوراخ فلانج RF اتصال کواکسیال با تراز مایکروستریپ

N فولادی فولادی فولادی 4 سوراخ فلانج RF اتصال کواکسیال با تراز مایکروستریپ

ویژگی‌ها:

1. آب‌بندی و محافظت: سطح اتصال مجهز به حلقه آب‌بندی (مانند درجه IP67) است که دارای قابلیت ضد گرد و غبار و ضد آب بوده و با محیط‌های بیرونی یا مرطوب سازگار است25.
2. مقاومت در برابر آب و هوا: می‌تواند در شرایط شدید مانند دمای بالا، دمای پایین، خوردگی و غیره به طور پایدار کار کند و عمر طولانی دارد23.
3. سازگاری گسترده: سازگار با انواع کابل‌های RF (مانند کابل‌های نیمه صلب، کابل‌های انعطاف‌پذیر)، می‌تواند از طریق آداپتور با کانکتورهای SMA، BNC، TNC و غیره تبدیل شود، مناسب برای تجهیزات مایکروویو، هوافضا، رادار، ابزارهای تست و سایر زمینه‌ها245.
4. قابلیت تحمل توان بالا: مناسب برای کاربردهای RF با توان بالا، مانند ایستگاه‌های پایه، فرستنده‌ها، ارتباطات ماهواره‌ای و غیره، با ظرفیت توان برتر نسبت به کانکتورهای کوچک (مانند BNC) 36



کاربردها:

1. شبکه‌های تلویزیون کابلی: کابل کواکسیال 75 اهم را در انتقال‌های اصلی (مانند سیستم‌های CATV) برای پشتیبانی از انتقال سیگنال آنالوگ/دیجیتال متصل می‌کند.
2. فرستنده پخش: پورت خروجی RF برای فرستنده FM/UHF برای تحمل سیگنال‌های پخش با توان بالا.
3. تولید فیلم و تلویزیون: اتصال میکروفون بی‌سیم دوربین، تجهیزات انتقال ویدئو (مانند انتقال مایکروویو).
4. تجهیزات مایکروویو: انتقال سیگنال‌های مایکروویو با توان بالا در اجاق‌های مایکروویو، تجهیزات گرمایش RF.
5. آشکارسازهای رادار: اتصال جلویی RF برای رادار جلوگیری از برخورد خودرو، رادار هواشناسی.
شتاب‌دهنده‌های ذرات/تشدید مغناطیسی هسته‌ای: انتقال سیگنال‌های کنترلی فرکانس بالا یا انرژی RF در تجهیزات تحقیقات علمی.



کاتالوگ محصولات:

آداپتور RF
مونتاژ کابل RF
مهر و موم‌های هرمتیک شیشه‌ای به فلزی
کانکتور سری J30J
کانکتورهای دوار مایکروویو
آداپتور موج‌بر به کواکسیال
کانکتور RF SMA/SSMA
کانکتور RF SMP/SSMP
کانکتور RF MCX/MMCX
کانکتور RF TNC
کانکتور RF نوع N
کانکتور RF BNC




کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر)

بسته‌بندی و تحویل:
* کارتن صادراتی استاندارد



* طبق الزامات مشتریان
توجه: ما بیش از 10000 نوع کانکتور نوع N داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید. ها.
