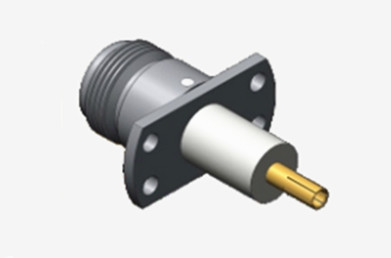

N کانکتور کواکسیال RF با فلنج زنانه با مایکروستریپ

تصویر بزرگ : N کانکتور کواکسیال RF با فلنج زنانه با مایکروستریپ بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ISO-9001-2015
شماره مدل:	n-kfd496

پرداخت:

مقدار حداقل تعداد سفارش:	100 تا
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت:	T/T، L/C، Western Union
قابلیت ارائه:	1,000,000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور کواکسیال RF نوع N	پوشش:	روکش طلا / نیکل اندود
مقاومت:	50Ω	محدوده فرکانس:	DC ~ 11 گیگاهرتز
مدل:	n-kfd496	جنسیت:	زن
نام محصول:	N-type RF Coaxial Connector: کانکتور هم محوری نوع N
برجسته کردن:	N وصل کننده نصب شده بر فلنج زنانه , کانکتور کواکسیال RF با مایکروستریپ , آداپتور کواکسیال RF زن N

کانکتور کواکسیال RF مونتاژ شده با فلنج ماده N با میکرو استریپ

کانکتورهای نوع N رابط‌های کواکسیال رزوه دار با مهندسی دقیق هستند که به دلیل مقاومت لرزشی قوی، عملکرد الکتریکی برتر و قابلیت‌های فرکانس گسترده شناخته شده‌اند. در حالی که مدل‌های استاندارد معمولاً تا 11 گیگاهرتز را پشتیبانی می‌کنند، پیکربندی‌های پیشرفته ما به پهنای باند عملیاتی تا 18 گیگاهرتز دست می‌یابند. این کانکتورهای همه‌کاره انواع مختلف کابل‌های RF را در خود جای می‌دهند و اجزای جدایی‌ناپذیر در سیستم‌های با قابلیت اطمینان بالا در مهندسی هوافضا، شبکه‌های رادار، ارتباطات مایکروویو، انتقال داده دیجیتال و پلتفرم‌های ابزار دقیق RF هستند. ما در طراحی راه‌حل‌های نوع N سفارشی برای رفع نیازهای خاص برنامه و چالش‌های محیطی تخصص داریم.

مشخصات

توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.

مشخصات الکتریکی
امپدانس	50 اهم
محدوده فرکانس	DC~11GHz(حداکثر 18GHz)
ولتاژ نامی	1000VRMS*(حداکثر سطح دریا)
مقاومت ولتاژ دی الکتریک	1500VRMS*(حداکثر سطح دریا)
مقاومت عایق	بزرگتر یا مساوی 5000M اهم
مقاومت مرکزی	هادی خارجی	کمتر یا مساوی 0.5m اهم
	هادی مرکزی	کمتر یا مساوی 1.5m اهم
VSWR	کمتر یا مساوی 1.3
مشخصات مواد و مکانیکی
هادی مرکزی	نری	برنج، روکش طلا
	مادگی	برنز فسفر، روکش طلا
کانتکت انعطاف پذیر	برنز فسفر	پسیو شده با نیکل
پوسته / بدنه	برنج فولاد ضد زنگ	روکش طلا پسیو شده
گیره کابل	برنج	آبکاری نیکل
عایق	PTFE
واشر	لاستیک سیلیکون
دوام	500 چرخه

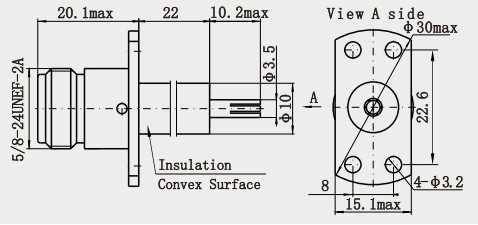

نقشه دقیق

N کانکتور کواکسیال RF با فلنج زنانه با مایکروستریپ

ویژگی ها:

1. مکانیزم قفل رزوه ای: طراحی اتصال رزوه ای متوسط، اتصال محکم از طریق قفل چرخشی، مقاومت قوی در برابر لرزش و ضربه، مناسب برای محیط های خشن 124.
2. مواد و دوام: ماده بدنه عمدتاً برنج یا فولاد ضد زنگ است و برخی از مدل‌های با کارایی بالا برای کاهش مقاومت تماسی و افزایش هدایت الکتریکی و مقاومت در برابر خوردگی روکش طلا دارند 125.
3. طراحی همه کاره: به نری/مادگی، قطبیت استاندارد/قطبیت معکوس تقسیم شده و اشکالی از جمله مستقیم، زاویه راست، نوع پنل (2 سوراخ/4 سوراخ)، نوع فلنج و غیره، برای برآورده کردن نیازهای مختلف نصب 134.

کاربردها:

1. سیستم رادار: ماژول فرستنده و گیرنده برای رادارهای هوابرد و رادارهای کشتی، مطابق با فرکانس بالا (مانند باند X/Ku) و الزامات مقاومت در برابر لرزش.
2. محموله ماهواره ای: اتصال فرستنده و گیرنده و آنتن در محموله ارتباطات ماهواره ای، مقاوم در برابر تشعشعات فضایی و تغییرات دما.
3. تجهیزات جنگ الکترونیک: انتقال سیگنال های فرکانس بالا در جمرها و تجهیزات شناسایی، سازگار با سناریوهای پالس با توان بالا.
هواپیماهای بدون سرنشین و وسایل نقلیه هوایی: اتصال لینک RF در تجهیزات ارتباطی و ناوبری هوابرد.

کاتالوگ محصولات:

آداپتور RF

مونتاژ کابل RF

مهر و موم هرمتیک شیشه به فلز

کانکتور سری J30J

مفاصل دوار مایکروویو

آداپتور موجبر به کواکسیال

کانکتور RF SMA/SSMA

کانکتور RF SMP/SSMP

کانکتور RF MCX/MMCX

کانکتور RF TNC

کانکتور RF نوع N

کانکتور RF BNC

کانکتورهای موج میلیمتری (2.4 میلی متر، 2.92 میلی متر)

بسته بندی و تحویل:
* کارتن صادراتی استاندارد

* طبق الزامات مشتریان
توجه: ما بیش از 10000 نوع کانکتور نوع N داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. جزئیات.
