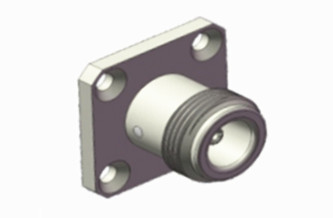

N فلانژ 4 سوراخ زنانه RF کانکتور کواکسیال با مایکرو استریپ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | n نوع کابل کابل کواکسیال RF Type | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50 اهم | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| نوع کابل: | .141 ، SFT-50-3-1 | جنسیت: | زن |
| مواد: | مس | ||
| برجسته کردن: | کانکتور کواکسیال RF مایکروستریپ,N کانکتور کواکسیال RF زنانه,N Female RF Coaxial Connector |
||
N فلانژ 4 سوراخ زنانه RF کانکتور کواکسیال با مایکرو استریپ
کانکتورهای نوع N، کانکتورهای هم محوری گره دار هستند که دارای قابلیت ضد ارتعاش و ویژگی های الکتریکی عالی هستند. محدوده فرکانس معمولی آنها تا 11 گیگاهرتز است.این کانکتورها برای انواع مختلفی از کابل های RF مناسب هستند و معمولاً در هواپیمایی استفاده می شوند، هوافضا، رادار، ارتباطات بی سیم، پزشکی، مایکروویو و دیجیتال، و همچنین ابزارهای آزمایش و اندازه گیری.ما ارائه خدمات سفارشی برای انواع مختلف N کانکتورها و آداپتورها با توجه به نیازهای خاص مشتریان، از جمله گزینه های نصب زاویه راست یا راست، نصب فلنج یا پارتیج.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | برنج، زره دار |
| ماده | فوسفور برنز، طلا شده | |
| تماس مقاوم | فوسفور برنز | لیاقت نیکل شده غیرفعال |
| پوسته / محفظه | مس فولاد ضد زنگ | زره پوشانده |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

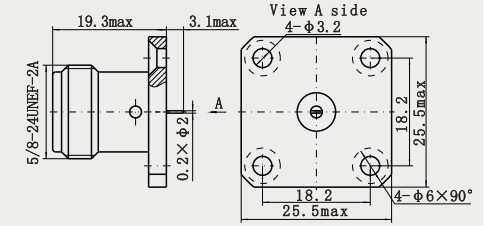

طرح طرح ((ملم) N فلانژ 4 سوراخ زنانه RF کانکتور کواکسیال با مایکرو استریپ
ویژگی ها:
1محافظت بالا: پوسته معمولاً از مواد فلزی با عملکرد محافظت الکترومغناطیسی خوب ساخته شده است.که می تواند به طور موثر از تأثیر تداخل الکترومغناطیسی خارجی بر انتقال سیگنال جلوگیری کند و ثبات و قابلیت اطمینان سیگنال را تضمین کند.
2دوام قوی: پس از درمان و آزمایش ویژه، می تواند در شرایط محیطی سخت (مانند دمای بالا، دمای پایین، رطوبت و غیره) به طور پایدار کار کند.) و دارای عمر طولانی است.
3مقاومت مشخصی اختیاری است: مقاومت مشخص به طور عمده دو نوع، 50Ω و 75Ω دارد، که 50Ω به طور گسترده در ارتباطات تلفن همراه، داده های بی سیم، سیستم پیجینگ و غیره استفاده می شود.و 75Ω عمدتا در سیستم تلویزیون کابلی استفاده می شود.
کاربردها:
1سیستم ارتباطی هواپیما: در سیستم ارتباطی هواپیما، ماهواره ها و سایر هواپیماها،کانکتورهای نوع N برای اتصال تجهیزات ارتباطی مختلف و آنتن ها برای تحقق ارتباطات بین هواپیما استفاده می شود، مرکز کنترل زمینی و هواپیماهای دیگر.ویژگی های ضد ارتعاش و ضد شوک آن می تواند به محیط پیچیده هواپیما در فرآیند پرواز سازگار شود و عملکرد پایدار سیستم ارتباطات را تضمین کند.
2سیستم رادار: در سیستم رادار در زمینه هوافضا، کانکتورهای نوع N برای اتصال فرستنده های رادار، گیرنده ها، آنتن ها و سایر اجزای انتقال سیگنال های رادار استفاده می شوند.به عنوان سیستم رادار نیاز به کار در یک محیط الکترومغناطیسی پیچیده، عملکرد محافظت از کانکتور نیاز به عملکرد بالا دارد.پوسته فلزی از اتصال N-نوع می تواند به طور موثر جلوگیری از تداخل الکترومغناطیسی خارجی و اطمینان از انتقال طبیعی سیگنال های رادار.
دسته بندی محصول:
| آداپتور RF |
| مجموعه های کابل های RF |
| کانکتور RF MCX/MMCX |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| کانکتور RF SMP/SSMP |
| کانکتور RF SMA/SSMA |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| راهنماي موج به آداپتور هم محوري |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RFکانکتورهای موج میلیمتر ((2.4mm، 2.92mm) |
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتورها، اگر اتصال دهنده ای که استفاده می کنید یافت نمی شود، لطفا با ما تماس بگیرید..
