نوع N زنانه دو سوراخ فلنج RF اتصال کواکسیال با مایکروستریپ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| VSWR: | ≤1.3 | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | n-kfd492 | مقاومت: | 50Ω |

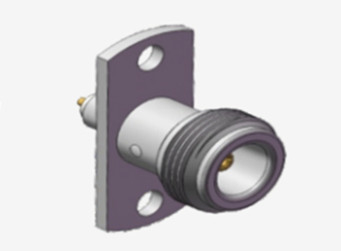

نوع N زنانه دو سوراخ فلنج RF اتصال کواکسیال با مایکروستریپ
کانکتورهای نوع N دستگاه های اتصال هم محوری هستند که به دلیل عملکرد ضد ارتعاش قوی و خواص الکتریکی عالی خود شناخته شده اند و دارای دامنه فرکانس استاندارد تا 11GHz هستند.آنها می توانند فرکانس ها را تا 18GHz پشتیبانی کننداین کانکتورها همه کاره و با کابل های مختلف RF سازگار هستند و به طور گسترده ای در بخش هایی مانند هواپیمایی، سیستم های رادار، مایکروویو و ارتباطات دیجیتال استفاده می شوند.و همچنین ابزار آزمایش و اندازه گیری.
ما خدمات سفارشی برای کانکتورهای نوع N و آداپتورها را برای پاسخگویی به نیازهای مختلف مشتریان ارائه می دهیم.ما می توانیم محصولات خود را با مشخصات شما متناسب کنیم.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | برنج، زره دار |
| ماده | فوسفور برنز، طلا شده | |
| تماس مقاوم | فوسفور برنز | لیاقت نیکل شده غیرفعال |
| پوسته / محفظه | مس فولاد ضد زنگ | زره پوشانده |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

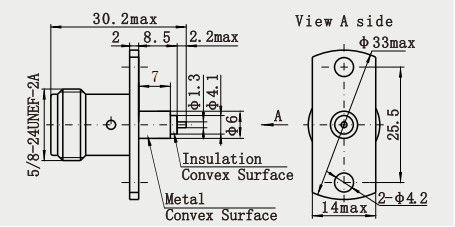

نقشه ی دقیق
ویژگی ها
اجزای: این عمدتا از هادی خارجی، هادی داخلی، عایق و مکانیسم قفل تشکیل شده است. هادی خارجی معمولا از مواد فلزی ساخته شده است،با رسانایی الکتریکی خوب و قدرت مکانیکی، به عنوان یک حلقه انتقال سیگنال، در حالی که نقش در تثبیت و حفاظت از
هنر؛ رسانای داخلی نیز یک ماده فلزی است و رسانای خارجی با هم یک کانال انتقال سیگنال را تشکیل می دهند،طراحی نیاز به اطمینان از انتقال سیگنال از ضرر کم و کارایی بالاعایق در هدایت کننده داخلی و خارجی بین قرار دارد، برای جدا کردن این دو مورد استفاده می شود، برای جلوگیری از سیگنال های مدار کوتاه،مواد معمولا عایق بین هادی های داخلی و خارجی قرار دارد، استفاده می شود برای جدا کردن دو و جلوگیری از شارژ سیگنال، مواد معمولا انتخاب ثبات ثابت دی الکتریک، مقاومت دمای خوب؛ مکانیسم قفل است که،ساختار رشته دار، می تواند اطمینان حاصل شود که کانکتور در محیط لرزش یا شوک برای حفظ یک اتصال پایدار.
درخواست ها
سیستم ارتباطات بی سیم: در ایستگاه های پایه ارتباطات موبایل، برج های پخش رادیویی و سایر تجهیزات،برای اتصال فرستنده ها و گیرنده ها با آنتن ها برای انتقال سیگنال های RF استفاده می شودویژگی های پهنای باند گسترده آن می تواند دامنه سیگنال از DC تا 11GHz یا حتی فرکانس های بالاتر را پوشش دهد.که تقاضا برای ارتباطات بی سیم مدرن برای باند فرکانس بالا و پهنای باند بزرگ را برآورده می کندبه عنوان مثال، انتقال سیگنال RF در ایستگاه های پایه 4G / 5G نیاز به کانکتورهای نوع N برای اطمینان از انتقال سیگنال پایدار دارد.
ارتباطات مایکروویو: در سیستم های انتقال مایکروویو، مانند ایستگاه های زمینی ارتباطات ماهواره ای، ایستگاه های رله مایکروویو و غیره،N کانکتورها برای اتصال تجهیزات مایکروویو مختلف استفاده می شود، از جمله مخلوط کننده ها، تقویت کننده های قدرت، فیلترها و غیره، برای تحقق انتقال کارآمد سیگنال های مایکروویو.این می تواند به طور موثر کاهش تضعیف و تداخل سیگنال در فرآیند انتقال و بهبود کیفیت ارتباطات.
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنمای موج به آداپتور هم محوری |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
بسته بندی و تحویل
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
