اتصال دهنده کواکسیال RF زنانه با کارایی بالا با مایکروستریپ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| VSWR: | ≤1.3 | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | N-KFD506 | مقاومت: | 50Ω |

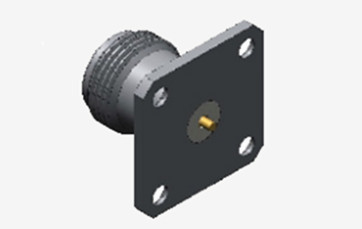

اتصال دهنده کواکسیال RF زنانه با کارایی بالا با مایکروستریپ
کانکتورهای سری N مطابق با استانداردهای MIL-C-39012 طراحی و تولید می شوند و دارای اتصال های رشته ای هستند که از هوا به عنوان محیط دی الکتریک استفاده می کنند.آنها عملکرد الکتریکی استثنایی را با قابلیت های فرکانسی تا 11 گیگاهرتز ارائه می دهند.. کانکتورهای دقیق شرکت ما می توانند فرکانس ها را تا 18 گیگاهرتز به دست آورند و با انواع مختلف کابل های فرکانس رادیویی سازگار هستند.قابلیت اطمینان بالا، طیف گسترده ای از فرکانس ها، و مزایای دیگر، آنها به طور گسترده ای در بخش هایی مانند حمل و نقل هوایی، هوافضا، سیستم های رادار، ارتباطات مایکروویو، ارتباطات دیجیتال،و اندازه گیری های مایکروویوعلاوه بر این، کانکتورهای نوع N به عنوان کانکتورهای رابط تست به طور گسترده ای در ابزارهای آزمایش استفاده می شوند.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | برنج، زره دار |
| ماده | فوسفور برنز، طلا شده | |
| تماس مقاوم | فوسفور برنز | لیاقت نیکل شده غیرفعال |
| پوسته / محفظه | مس فولاد ضد زنگ | زره پوشانده |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |
ویژگی ها
| زره دار |
| فرعی کوچک |
| DC به 40GHz |
| سایز فشرده |
| پیوندهای فشاری یا فشاری |
| گشایش کامل، گشایش محدود و سوراخ صاف |
| پی سی بی و کانکتور نصب کابل |
| انتخاب مرد و زن، زاویه راست و راست |
| نسخه های نصب کابل برای هر دو کابل انعطاف پذیر و نیمه سخت مواد |
| نوع عادی و بسته، فلنج نصب و رشته در انتخاب نصب |

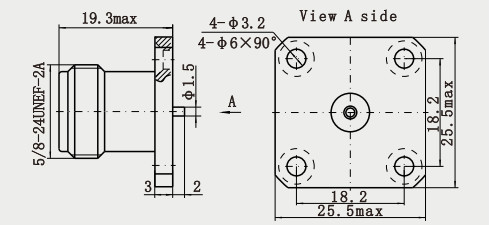

نقشه ی دقیق
ویژگی ها:
1محافظت بالا: پوسته معمولاً از مواد فلزی با عملکرد محافظت الکترومغناطیسی خوب ساخته شده است.که می تواند به طور موثر از تأثیر تداخل الکترومغناطیسی خارجی بر انتقال سیگنال جلوگیری کند.
2دوام قوی: پس از درمان و آزمایش ویژه، می تواند در شرایط محیطی سخت (مانند دمای بالا، دمای پایین، رطوبت و غیره) به طور پایدار کار کند.) و دارای عمر طولانی است.
3سازگاری خوب: سازگار با بسیاری از انواع کابل ها، از جمله کابل های نیمه سخت و کابل های انعطاف پذیر، و غیره، که باعث می شود در کاربردهای عملی به طور گسترده ای قابل استفاده باشد.
کاربردها:
1سازگاری: با بسیاری از انواع کابل ها، از جمله کابل های نیمه جامد و کابل های انعطاف پذیر و غیره سازگار است، که باعث می شود در کاربردهای عملی به طور گسترده ای قابل استفاده باشد.
2تنوع ظاهر: شکل به نوع زاویه راست یا راست و نوع فلنج 4 سوراخ، نوع فشار، نوع فاصله، نوع پانل 2 سوراخ تقسیم می شود.نوع پنل چهار سوراخ یا بدون بارگیری و سبک های دیگر، که می تواند نیازهای نصب سناریوهای کاربردی مختلف را برآورده کند.
3محافظت بالا: پوسته معمولاً از مواد فلزی با عملکرد محافظت الکترومغناطیسی خوب ساخته شده است.که می تواند به طور موثر از تأثیر تداخل الکترومغناطیسی خارجی بر انتقال سیگنال جلوگیری کند.
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنمای موج به آداپتور هم محوری |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
بسته بندی و تحویل
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
