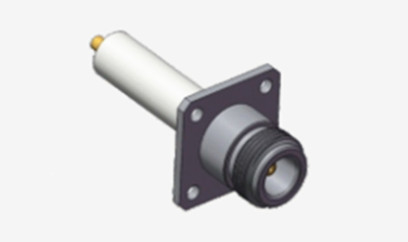

N زنانه RF اتصال کواکسیال 4 سوراخ فلنج با مایکرو استریپ طولانی
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | n-kfd507 | جنسیت: | زن |
| برجسته کردن: | N کانکتور کواکسیال RF زنانه,کانکتور کواکسیال RF مایکروستریپ بلند,کانکتور کواکسیال RF فلنج 4 سوراخ,Long Microstrip RF Coaxial Connector,RF Coaxial Connector 4-Hole Flange |
||
N زنانه RF اتصال کواکسیال 4 سوراخ فلنج با مایکرو استریپ طولانی
کانکتورهای نوع N کانکتورهای هم محوری رشته دار هستند که به دلیل مقاومت استثنایی در برابر ارتعاش و خواص الکتریکی برجسته خود، معمولاً از فرکانس های تا 11 گیگاهرتز پشتیبانی می کنند.کانکتورهای پیچیده نوع N ما این قابلیت را به 18 گگاهرتز افزایش می دهداین کانکتورها بسیار سازگار و سازگار با طیف گسترده ای از انواع کابل های RF هستند، که آنها را در صنایع مانند هواپیمایی، هوافضا، سیستم های رادار،ارتباطات مایکروویوما خدمات سفارشی سازی را برای کانکتورها و آداپتورهای مختلف نوع N برای پاسخگویی به نیازهای خاص مشتری ارائه می دهیم.ارائه هر دو پیکربندی مستقیم و زاویه راست، و همچنین گزینه های نصب فلنج و پارادایز.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | برنج، زره دار |
| ماده | فوسفور برنز، طلا شده | |
| تماس مقاوم | فوسفور برنز | لیاقت نیکل شده غیرفعال |
| پوسته / محفظه | مس فولاد ضد زنگ | زره پوشانده |
| کلیمپ کابل | مس | بر روی نیکل |
| گاسکت | لاستیک سیلیکونی | |
| عایق | PTFE | |
| دوام | 500 چرخه | |

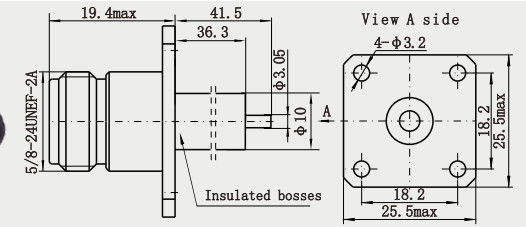

نقشه ی دقیق
ویژگی ها:
1محافظت بالا: پوسته معمولاً از مواد فلزی با عملکرد محافظت الکترومغناطیسی خوب ساخته شده است.که می تواند به طور موثر از تأثیر تداخل الکترومغناطیسی خارجی بر انتقال سیگنال جلوگیری کند.
2دوام قوی: پس از درمان و آزمایش ویژه، می تواند در شرایط محیطی سخت (مانند دمای بالا، دمای پایین، رطوبت و غیره) به طور پایدار کار کند.) و دارای عمر طولانی است.
کاربردها:
1• از دست دادن کم: استفاده از مواد با کیفیت بالا و فرآیند تولید دقیق، از دست دادن تولید شده در فرآیند انتقال سیگنال بسیار کم است،که به بهبود بهره وری و کیفیت انتقال سیگنال کمک می کند.
2محافظت بالا: پوسته معمولاً از مواد فلزی با عملکرد محافظت الکترومغناطیسی خوب ساخته شده است.که می تواند به طور موثر از تأثیر تداخل الکترومغناطیسی خارجی بر انتقال سیگنال جلوگیری کند.
3دوام قوی: پس از درمان و آزمایش ویژه، می تواند در شرایط محیطی سخت (مانند دمای بالا، دمای پایین، رطوبت و غیره) به طور پایدار کار کند.) و دارای عمر طولانی است.
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| کانکتور RF SMA/SSMA |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنماي موج به آداپتور هم محوري |
| کانکتور RF MCX/MMCX |
| کانکتور RF SMP/SSMP |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| رابط های امواج میلی متری ((2.4mm، 2.92mm) |
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
