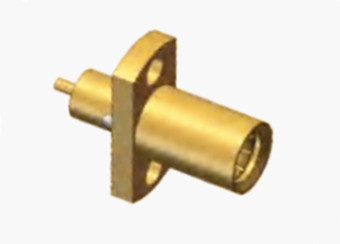

اتصال RF فلانج زنانه SBMA با عملکرد بالا برای PCB
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| برجسته کردن: | اتصال دهنده RF PCB,SBMA زن فلنج نصب RF کانکتور,کانکتور RF با کارایی بالا,SBMA Female Flange Mount RF Connector,High Performance RF Connector |
||
اتصال RF فلانج زنانه SBMA با عملکرد بالا برای PCB
سری SBMA یک نوع کوچک از کانکتورهای هم محوری سری BMA است که به دلیل عملکرد نابینا شناخته شده است. این کانکتورها پهنای باند پیشرفته ای را ارائه می دهند و حداقل فضا را اشغال می کنند.,کاملا با نیازهای کوچک سازی و مدولار سازی دستگاه مایکروویو هماهنگ است.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50 اوم | |
| محدوده فرکانس | DC~40GHz | |
| ولتاژ نامی | 170 VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 500 VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | ≥2000MOhm | |
| مقاومت تماس | هادی خارجی | <=2mOhm |
| مدير مرکزي | <=6 mOhm | |
| VSMR | ≤1.25 | |
| از دست دادن ورودی | ≤0.30dB | |

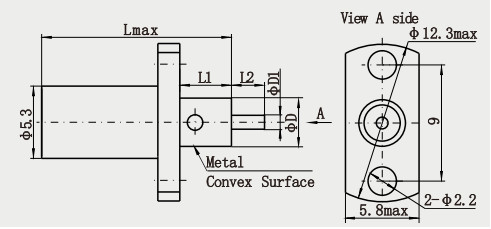

جزئیات محصول
| ویژگی های مواد و مکانیکی | |||
| راننده مرکز | مرد/پلاک | مس | زره دار |
| زنانه/سوکت | برنز Sn-P | زره دار | |
| تماس با مقاومت | برنزی بریلیوم | بر روی نیکل | |
| پوسته / محفظه | مس، فولاد ضد زنگ | بر روی نیکل | |
| عایق ها | PTFE | ||
| حلقه مهر | لاستیک سیلیکونی | ||
| دوام | 500 چرخه | ||
| تطابق با RoHS | آره |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 0.6N حداکثر |
| نیروی جدا کردن | 0.6 N حداکثر |
مشخصات محیط زیست:
| دمای کار | -65 تا +165 درجه C |
| رتبه بندی IP (متزامن) | IP64 |
ویژگی ها:
1عملکرد جفت گیری نابینا:
این یک نوع کانکتور جفت گیری کور است، مناسب برای جفت گیری کور شاسی و کابینت است که می تواند به سرعت بدون تراز دقیق وصل و جدا شود،که به مدل سازی کوچک و مونتاژ سریع رادار و سایر سیستم های کامل کمک می کند، و بهبود بهره وری مونتاژ.
2درجه بالایی از استاندارد سازی:
با توجه به تولید استاندارد، اندازه محصول، عملکرد و سایر استانداردهای روشن،برای اطمینان از سازگاری و تعویض بین کانکتورهای SBMA تولید شده توسط تولید کنندگان مختلف.
کاربرد:
حوزه هوافضا:
سیستم های هواپیمایی در هواپیما نیاز به استفاده از تعداد زیادی از کانکتورهای RF برای اتصال دستگاه های الکترونیکی مختلف مانند سیستم های ارتباطی، سیستم های ناوبری، سیستم های رادار و غیره دارند.با کوچک شدنش، سبک وزن و عملکرد بالا،کانکتورهای SBMA قادر به پاسخگویی به الزامات سختگیرانه برای کانکتورها در زمینه هوافضا هستند و اتصال قابل اطمینان برای دستگاه های الکترونیکی هواپیما را فراهم می کنند.
در فضاپیماها، آنها همچنین می توانند برای اتصال تجهیزات الکترونیکی در بخش های مختلف فضاپیما استفاده شوند تا انتقال سیگنال و عملکرد عادی تجهیزات در محیط فضایی را تضمین کنند.
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
