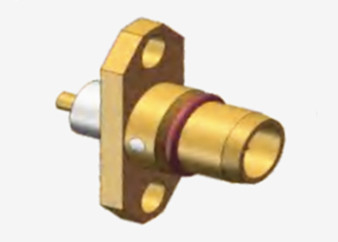

BMA دو سوراخ فلانژ RF اتصال کواکسیال برای PCB نصب
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| برجسته کردن: | کانکتور کواکسیال BMA RF,پی سی بی ماونت RF Coaxial Connector,PCB Mount RF Coaxial Connector |
||
BMA دو سوراخ فلانژ RF اتصال کواکسیال برای PCB نصب
کانکتورهای سری BMA مطابق با استاندارد IEC1169-33 هستند و با طراحی صفحه ی بهار منحصر به فرد مشخص می شوند.که تضمین تماس قابل اعتماد همراه با عملکرد مکانیکی و الکتریکی استثناییاین کانکتورها مزایای قابلیت شناور محوری و شعاعی را ترکیب می کنند، نیاز به فضای حداقل در هر واحد دارند و دارای ساخت سبک هستند.آنها به طور ایده آل مناسب برای برنامه های کاربردی نابینا که شامل شاسی و کابینت است، که معمولا در اتصال ماژول در طول مونتاژ شاسی و کابینت استفاده می شود.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50 اوم | |
| محدوده فرکانس | DC~4GHz | |
| ولتاژ نامی | 500 VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500 VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | ≥5000MOhm | |
| مقاومت تماس | هادی خارجی | ≤2.0mOhm |
| مدير مرکزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
جزئیات محصول:
| ویژگی های مواد و مکانیکی | |||
| راننده مرکز | مرد/پلاک | مس | زره دار |
| زنانه/سوکت | برنز Sn-P | زره دار | |
| تماس با مقاومت | برنزی بریلیوم | بر روی نیکل | |
| پوسته / محفظه | مس، فولاد ضد زنگ | بر روی نیکل | |
| عایق ها | PTFE | ||
| حلقه مهر | لاستیک سیلیکونی | ||
| دوام | 500 چرخه | ||
| تطابق با RoHS | آره |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 0.58N حداکثر |
| نیروی جدا کردن | 0.6 N حداکثر |
مشخصات محیط زیست:
| دمای کار | -45 تا +155 درجه C |
| رتبه بندی IP (متزامن) | IP67 |
ویژگی ها:
1. طراحی ساختاری معقول: از نظر ساختاری این فرم فشار در سری SMA است و رابط رابط رابط استفاده می کند رابط هوا، این طراحی به کاهش حجم و وزن کانکتور کمک می کند,در حالی که عملکرد الکتریکی خوبی را حفظ می کند.
2قابلیت اطمینان بالا: با عمر مکانیکی بالا، به طور کلی تا 500 برابر یا بیشتر، می تواند ثبات و قابلیت اطمینان در استفاده طولانی مدت از فرآیند را تضمین کند.
3طیف گسترده ای از برنامه های کاربردی: مناسب برای انواع اتصال مدار مایکروویو، به ویژه برای شاسی، کابینت، قرار دادن کور و بسته شدن،که به انضباط رادار و سایر سیستم های کامل کمک می کند، به طور گسترده ای در داخل و خارج از کشور استفاده شده است.
کاربرد:
1ابزار آزمایش و اندازه گیری: در ابزار آزمایش RF، مانند تحلیلگرهای طیف، تحلیلگرهای شبکه، ژنراتورهای سیگنال و غیره،آنها برای اتصال انتقال سیگنال RF بین دستگاه مورد آزمایش و ابزار آزمایش استفاده می شوند..عملکرد الکتریکی دقیق و ویژگی های اتصال پایدار آن می تواند دقت و قابلیت اطمینان نتایج آزمایش را تضمین کند و به بهبود کارایی و دقت آزمایش و اندازه گیری کمک کند.
2دستگاه های اینترنت اشیا: با توسعه اینترنت اشیا، تعداد زیادی از سنسورها و ماژول های ارتباطات بی سیم باید به شبکه متصل شوند.کانکتورهای کواکسیال RF مایکروستریپ BMA می توانند برای اتصال ماژول های RF در دستگاه های IoT به مادربرد استفاده شوند، تحقق ارتباطات بی سیم و انتقال داده بین دستگاه ها و ارائه یک راه حل اتصال قابل اعتماد برای برنامه های IoT.
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
