تماس مسو BMA ضد آب زنانه مستقیم RF اتصال کواکسیال برای برنامه های کاربردی میکرو استریپ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| برجسته کردن: | برنامه های کاربردی مایکروستریپ RF Coaxial Connector,کانکتور کواکسیال RF مستقیم زنانه ضد آب,کانکتور تک محوری تماس RF مس,Waterproof Female Straight RF Coaxial Connector,Brass Contact RF Coaxial Connector |
||

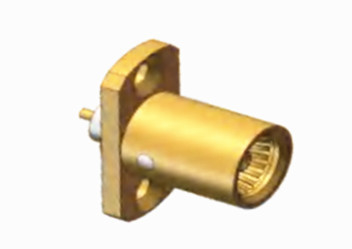

BMA ضد آب زنانه برنج مستقیم RF اتصال کواکسیال با مایکرو استریپ
کانکتورهای سری BMA متعلق به دسته بندی کور است، مطابق با استاندارد IEC1169-33 هستند. آنها یک پیکربندی نوآورانه از ورق بهار را نشان می دهند،تضمین تماس قابل اعتماد و خواص مکانیکی و الکتریکی عالیبا مزایایی مانند شناور محوری و شعاعی، اندازه فشرده، ساخت سبک وزن، آنها در برنامه های کاربردی کور در داخل شاسی و کابینت برجسته هستند.این کانکتورها اغلب برای اتصال ماژول در طول شاسی و مونتاژ کابینت استفاده می شود.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50 اوم | |
| محدوده فرکانس | DC~4GHz | |
| ولتاژ نامی | 500 VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500 VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | ≥5000MOhm | |
| مقاومت تماس | هادی خارجی | ≤2.0mOhm |
| مدير مرکزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
جزئیات محصول:
| ویژگی های مواد و مکانیکی | |||
| راننده مرکز | مرد/پلاک | مس | زره دار |
| زنانه/سوکت | برنز Sn-P | زره دار | |
| تماس با مقاومت | برنزی بریلیوم | بر روی نیکل | |
| پوسته / محفظه | مس، فولاد ضد زنگ | بر روی نیکل | |
| عایق ها | PTFE | ||
| حلقه مهر | لاستیک سیلیکونی | ||
| دوام | 500 چرخه | ||
| تطابق با RoHS | آره |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 0.58N حداکثر |
| نیروی جدا کردن | 0.6 N حداکثر |
مشخصات محیط زیست:
| دمای کار | -45 تا +155 درجه C |
| رتبه بندی IP (متزامن) | IP67 |
ویژگی ها:
1عملکرد مکانیکی و الکتریکی عالی: کانکتورهای BMA دارای مقاومت تماس پایین بین هادی های داخلی و خارجی، مقاومت عایق بندی بالا و VSWR پایین هستند.که می تواند ثبات و قابلیت اطمینان انتقال سیگنال را تضمین کند.
2طیف گسترده ای از برنامه های کاربردی: کانکتورهای BMA به طور گسترده ای در اتصال های مختلف در محصولات کامل ماژولار استفاده می شوند، مانند پانل های با سرعت بالا و تراکم بالا و backplanes،سیستم های سیگنال دیجیتال با سرعت بالا، سیستم های رادار آرایه فازی، backplanes RF و backplane assemblies، و غیره.
کاربرد:
نقش مهمی در ارتباطات، ناوبری، رادار و سایر سیستم های هواپیما دارد.اتصال تجهیزات الکترونیکی و آنتن های هواپیما برای اطمینان از انتقال اطلاعات و ارتباطات در طول پروازبه دلیل اندازه کوچک، وزن سبک و عملکرد برتر، می تواند نیازهای سختگیرانه برای کانکتورها در زمینه هوافضا را برآورده کند.
در ارتباطات ماهواره ای،کانکتور BMA می تواند برای اتصال تجهیزات ارتباطی در ماهواره و تجهیزات ایستگاه کنترل زمینی استفاده شود تا ارتباطات پایدار بین ماهواره و زمین را تضمین کند.
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
