TNC زنانه مستقیم RF کانکتور کواکسیال برای PCB Board اتصال قابل اعتماد با عملکرد بالا
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور TNC RF | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | دوام: | 500 چرخه |
| مواد تماس: | برنج، BeCu | مواد: | مس |
| استاندارد طراحی:: | IEC 60169-17 | نوع: | سر راست |
| برجسته کردن: | رابط هم محوری RF PCB Board,کانکتور کواکسیال RF قابل اعتماد,کانکتور کواکسیال RF با کارایی بالا,Reliable RF Coaxial Connector,High Performance RF Coaxial Connector |
||

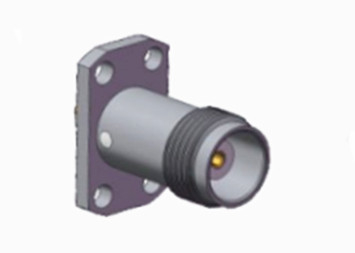

TNC زنانه مستقیم RF کانکتور کواکسیال برای PCB Board اتصال قابل اعتماد با عملکرد بالا
محصول سری TNC به عنوان یک نسخه رشته ای از کانکتور BNC طراحی شده است ، کانکتورهای TNC RF دارای رشته های پیچ برای جفت گیری هستند. کانکتورهای TNC کوچک هستند ،واحد های ضد آب پیچ دار با مقاومت ثابت 50 اوهم، که از DC-11GHz کار می کنند، دو نوع کانکتور TNC وجود دارد: قطب استاندارد و قطب معکوس. این کانکتور های کم هزینه معمولا از قطعات ریخته شده و قالب بندی شده استفاده می کنند.در حالی که عملکرد برابر با محصولات صنعتی یا کیفیت بالا نخواهد بوداین کانکتورها برای استفاده در کاربردهای مختلف تجاری ایده آل هستند. به طور گسترده ای برای اتصال آنتن استفاده می شود، TNC دارای کاربردهای زیادی در هواوی، ارتباطات و بازارهای عمومی صنعتی است.قطب معکوس و 75 اوم TNC نیز در دسترس هستند.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
ویژگی های الکتریکی | ||||
مقاومت | 50Ω | |||
محدوده فرکانس | DC~4GHz | |||
ولتاژ نامی | 2500VRMS (حداکثر سطح دریا) | |||
دی الکتریک مقاومت ولتاژ | 750VRMS (حداکثر سطح دریا) | |||
مقاومت عایق | ≥2000MΩ | |||
مقاومت تماس | هادی خارجی | ≤6mΩ | ||
مدير مرکزي | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |
مشخصات محیط زیست:
| دمای کار | -30 تا +70 درجه سانتیگراد |
نقشه ی دقیق
ویژگی ها:
اندازه فشرده: کانکتورهای TNC کانکتورهای کوچک هم محوری هستند که فضای کمی را اشغال می کنند، و نصب و مسیر آنها را بر روی صفحه PCB، به ویژه برای تجهیزات با محدودیت های فضایی آسان می کند.
تنوع قطب: قطب استاندارد و قطب معکوس وجود دارد،که می تواند با توجه به طراحی مدار و الزامات استفاده خاص انتخاب شود تا انتقال صحیح سیگنال ها تضمین شود.
کاربرد:
قطعات بلوتوث و GPS: به عنوان رابط برای انتقال سیگنال RF، عملکرد عادی ارتباطات بلوتوث و عملکرد موقعیت گیری GPS را تضمین می کند.به طوری که دستگاه می تواند به طور دقیق دریافت و ارسال سیگنال های بلوتوث و همچنین اطلاعات موقعیت.
تجهیزات شبکه: در روترها، سوئیچ ها و سایر تجهیزات شبکه، برخی از قطعات مربوط به ارتباطات بی سیم از کانکتورهای TNC برای اتصال برای تحقق انتقال و تبادل داده استفاده می کنند.
براکت آنتن: اتصال بین براکت آنتن و آنتن گاهی اوقات از یک کانکتور TNC استفاده می کند که می تواند انتقال سیگنال پایدار را تحقق بخشد و همچنین در تثبیت مکانیکی نقش داشته باشد.
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
