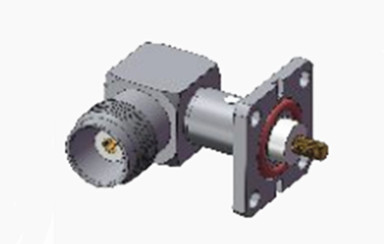

TNC زنانه زاویه راست 4 سوراخ فلنج RF کانکتور با Microstrip
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور TNC | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | دوام: | 500 چرخه |
| مواد تماس: | برنج، BeCu | مواد: | مس |
| استاندارد طراحی: | IEC 60169-17 | نوع: | Ra |
| برجسته کردن: | کانکتور RF زنانه TNC,اتصال RF فلانژ 4 سوراخ,کانکتور RF Microstrip,4-hole Flange RF Connector,Microstrip RF Connector |
||
TNC زنانه زاویه راست 4 سوراخ فلنج RF کانکتور با Microstrip
محصول سری TNC یک مشتق رشته ای از کانکتور BNC است که دارای رشته های پیچ برای اتصال امن است.و واحدهای ضد آب یک مقاومت 50 اوم ثابت را حفظ می کنند و در محدوده فرکانس DC تا 11 GHz کار می کنند. دو نوع اصلی از کانکتورهای TNC وجود دارد: قطب استاندارد و قطب معکوس. ساخته شده از مواد ریخته شده و قالب،این کانکتورهای مقرون به صرفه برای انواع کاربردهای تجاری مناسب هستنددر حالی که عملکرد آنها ممکن است با محصولات صنعتی یا با عملکرد بالا رقابت نکند، آنها معمولا برای اتصالات آنتن استفاده می شوند و کاربردهای زیادی در هواپیمایی، ارتباطات،و صنعت عمومیعلاوه بر این، قطب معکوس و انواع 75 اوم از کانکتورهای TNC نیز در دسترس هستند.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
|
ویژگی های الکتریکی
|
||||
|
مقاومت
|
50Ω
|
|||
|
محدوده فرکانس
|
DC~4GHz
|
|||
|
ولتاژ نامی
|
2500VRMS (حداکثر سطح دریا)
|
|||
|
دی الکتریک مقاومت ولتاژ
|
750VRMS (حداکثر سطح دریا)
|
|||
|
مقاومت عایق
|
≥2000MΩ
|
|||
|
مقاومت تماس
|
هادی خارجی
|
≤6mΩ
|
||
|
مدير مرکزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |
مشخصات محیط زیست:
| دمای کار | -30 تا +70 درجه سانتیگراد |
| رتبه بندی IP (متزامن) | IP64 |
نقشه ی دقیق
ویژگی ها:
سازگاری قوی با محیط زیست
1طیف گسترده ای از دما: می تواند در طیف گسترده ای از دما کار کند، به طور کلی قادر به سازگاری با -55 ° C تا + 125 ° C دما محیط است.و بعضی از محصولات حتی می توانند در دمای بالاتر یا پایین تر استفاده شوند، که باعث می شود آداپتور TNC می تواند به انواع شرایط آب و هوایی مختلف و استفاده از محیط زیست اعمال شود.
2عملکرد مهر و موم خوب: با مهر و موم خوب، می تواند از ورود رطوبت، گرد و غبار و سایر مواد خارجی به کانکتور جلوگیری کند.بنابراین حفاظت از قابلیت اطمینان و ثبات اتصال و بهبود عمر خدمت آن، به خصوص برای محیط های بیرونی یا مرطوب، گرد و غبار و دیگر محیط های خشن مناسب است.
کاربرد:
حوزه هوافضا
1سیستم ارتباطات هواپیما: در هواپیما، آداپتورهای TNC می توانند برای اتصال تجهیزات ارتباطی هواپیما، تجهیزات ناوبری و آنتن ها و غیره استفاده شوند.برای تحقق ارتباطات و ناوبری بین هواپیماها و مراکز کنترل زمینی و هواپیماهای دیگر، و برای اطمینان از ایمنی و روان بودن پروازها.
2سیستم ارتباطات ماهواره ای: در سیستم ارتباطات ماهواره ای،آداپتورهای TNC برای اتصال تجهیزات ارتباطی و آنتن های ماهواره ها برای تحقق ارتباطات بین ماهواره ها و ایستگاه های زمینی استفاده می شود، فراهم کردن اتصال قابل اعتماد برای ارتباطات ماهواره ای.
توجه:
ما بیش از 10000 نوع کانکتور TNC داریم، اگر کانکتور مورد استفاده شما پیدا نشده باشد، لطفا با جزئیات خود با ما تماس بگیرید.
