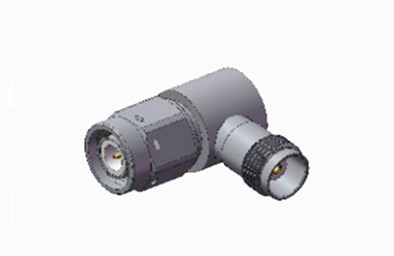

TNC زاویه راست مرد به زن آداپتور اتصال RF برای ارتباطات
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور TNC | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | دوام: | 500 چرخه |
| مواد تماس: | برنج، BeCu | مواد: | مس |
| استاندارد طراحی:: | IEC 60169-17 | نوع: | Ra |
| برجسته کردن: | آداپتور کنتاکتور RF زاویه راست,آداپتور کانکتور TNC RF,آداپتور اتصال RF ارتباطات,TNC RF Connector Adapter,Communication RF Connector Adapter |
||
TNC زاویه راست مرد به زن آداپتور اتصال RF برای ارتباطات
سری TNC نشان دهنده یک تکرار رشته ای از کانکتور BNC است که با طراحی جفت گیری پیچ و رشته اش مشخص می شود.و واحدهای ضد آب به طور مداوم مانع 50 Ohm را در طیف فرکانسی که از DC تا 11 GHz گسترش می یابد حفظ می کننداین خط محصول شامل دو نوع اصلی است: اتصال کننده های قطبی استاندارد و معکوس.این کانکتورها برای استفاده تجاری بهینه شده اند، ارائه عملکرد قابل اعتماد در کاربردهای مختلف. به ویژه، آنها در اتصالات آنتن برجسته هستند و در هواپیمایی، ارتباطات و بخش های مختلف صنعتی شایع هستند. علاوه بر این،قطب معکوس و نسخه های 75 اوم از کانکتورهای TNC نیز برای پاسخگویی به نیازهای خاص ارائه می شود..
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
ویژگی های الکتریکی | ||||
مقاومت | 50Ω | |||
محدوده فرکانس | DC~4GHz | |||
ولتاژ نامی | 2500VRMS (حداکثر سطح دریا) | |||
دی الکتریک مقاومت ولتاژ | 750VRMS (حداکثر سطح دریا) | |||
مقاومت عایق | ≥2000MΩ | |||
مقاومت تماس | هادی خارجی | ≤6mΩ | ||
مدير مرکزي | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||

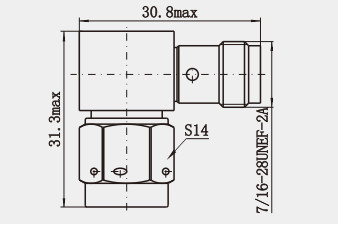

مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |
مشخصات محیط زیست:
| دمای کار | -30 تا +70 درجه سانتیگراد |
| رتبه بندی IP (متزامن) | IP64 |
ویژگی ها:
طراحی ساختاری معقول
1کوچک و سبک وزن: آداپتورهای TNC نسبتاً جمع و جور، کوچک و سبک وزن هستند، حمل و نصب آسان بدون اضافه کردن بار زیاد به تجهیزات،به ویژه برای سناریوهای کاربردی با الزامات سختگیرانه در مورد فضای و وزن مناسب است، مانند هوافضا، ارتباطات موبایل و زمینه های دیگر.
2مدل های متنوع و روش های نصب: مدل های مختلفی برای انتخاب وجود دارد، از جمله مرد، زن، راست، منحنی، پانلی، از طریق دیوار و غیره،که می تواند نیازهای مختلف نصب و محدودیت های فضایی را برآورده کنددر همین حال، روش پایان آن نیز انعطاف پذیر تر است و می تواند توسط اتصال کارت، جوش، crimping، و غیره نصب شود، که برای کاربران مناسب است که با توجه به وضعیت واقعی انتخاب کنند.
کاربرد:
1. تحلیلگر شبکه: در تحلیلگر شبکه ، آداپتور TNC می تواند برای اتصال پورت دستگاه تحت آزمایش و تحلیلگر برای تحقق آزمایش عملکرد RF دستگاه تحت آزمایش استفاده شود ،مانند ضریب بازتاب، ضریب انتقال و غیره.
2تحلیلگر طیف: در تحلیلگر طیفآداپتور TNC برای اتصال منبع سیگنال تحت آزمایش و پورت ورودی تحلیلگر برای انتقال سیگنال تحت آزمایش به تحلیلگر طیف برای تجزیه و تحلیل استفاده می شود.، که به مهندسان کمک می کند تا ویژگی های فرکانس و توزیع طیف سیگنال را درک کنند.
3ژنراتور سیگنال: در ژنراتور سیگنال، آداپتور TNC می تواند برای اتصال پورت خروجی و دستگاه یا آنتن تحت آزمایش استفاده شود.و سیگنال تولید شده توسط ژنراتور سیگنال را به دستگاه یا آنتن تحت آزمایش برای آزمایشات و آزمایش های مختلف سیگنال منتقل می کند..
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
