TNC Male Right Angle RF Coaxial Connector برای کابل های RG316
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور TNC RF | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | استاندارد طراحی: | IEC 60169-17 |
| مواد تماس: | برنج، BeCu | دوام: | 500 چرخه |
| نوع: | Ra | درخواست: | RF |
| جنسیت: | نر | ||
| برجسته کردن: | TNC مرد RF اتصال کواکسیال,کانکتور کواکسیال RF زاویه راست,رابط کواکسیال کابل RF RG316,Right Angle RF Coaxial Connector,RG316 Cable RF Coaxial Connector |
||

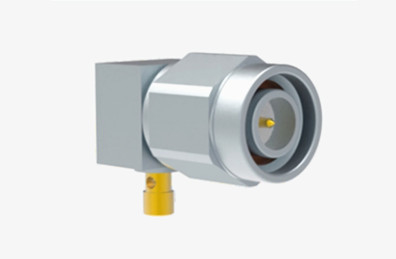

TNC Male Right Angle RF Coaxial Connector برای کابل های RG316
سری TNC نشان دهنده یک سازگاری رشته ای از کانکتور BNC است که با مکانیسم جفت گیری پیچ و رشته و طراحی فشرده ، رشته ای و ضد آب آن متمایز می شود.آن را حفظ یک مقاومت ثابت 50 اوم در سراسر طیف فرکانس گسترده ای از DC به 11 گیگاهرتزاین سری دو نوع را ارائه می دهد: قطب استاندارد و قطب معکوس، که نیازهای مختلف اتصال را برآورده می کند. در حالی که از مواد ریخته شده و قالب بندی شده مقرون به صرفه ساخته شده است،این کانکتورها ممکن است به سطوح عملکردی جایگزین های درجه صنعتی برتر نرسند.با این حال، آنها در بسیاری از سناریوهای استفاده تجاری برتری دارند. با حضور قوی در اتصال آنتن، کانکتورهای TNC نقش مهمی در هواپیمایی، دفاع، سیستم های ارتباطی،و بخش های صنعتی گسترده ترعلاوه بر این، قطب معکوس و انواع 75 اوم کاربرد آنها را در صنایع مختلف گسترش می دهد.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
|
ویژگی های الکتریکی
|
||||
|
مقاومت
|
50Ω
|
|||
|
محدوده فرکانس
|
DC~4GHz
|
|||
|
ولتاژ نامی
|
2500VRMS (حداکثر سطح دریا)
|
|||
|
دی الکتریک مقاومت ولتاژ
|
750VRMS (حداکثر سطح دریا)
|
|||
|
مقاومت عایق
|
≥2000MΩ
|
|||
|
مقاومت تماس
|
هادی خارجی
|
≤6mΩ
|
||
|
مدير مرکزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |

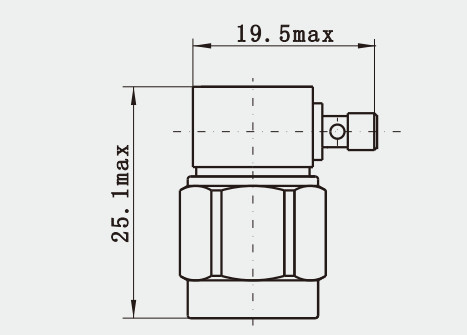

نقشه مفصلTNC Male Right Angle RF Coaxial Connector برای کابل های RG316 :
واحد: ((ملی متر)
ویژگی ها:
1. اتصال رشته ای پایدار: اتصال رشته ای قوی تر و قابل اطمینان تر از اتصال نوع اسنپ است.که اتصال پایدار را در محیط ارتعاش بالا تضمین می کند و به راحتی به طور تصادفی قطع نمی شود.
2. طراحی ضد گشایش: کانکتور رشته دار دارای عملکرد خود قفل است که به طور موثر مانع از گشایش کانکتور می شود و قابلیت اطمینان اتصال را بهبود می بخشد.مناسب برای کاربردهایی که نیاز به اتصال و جدا کردن مکرر دارند
کاربرد:
آنتن اندازه گیری ناوبری ماهواره ای: کانکتور RF در آنتن اندازه گیری ناوبری ماهواره ای عمدتاً کانکتور TNC است.که می تواند اندازه گیری دقیق در سطح سانتی متر و موقعیت در محیط بیرونی پیچیده را درک کندبه عنوان مثال، اتصال TNC آنتن اندازه گیری ناوبری ماهواره ای و تجهیزات خارجی را به هم متصل می کند، سیگنال بی سیم را انتقال می دهد و در صحنه های نقشه برداری ژئودزتیک، بررسی اقیانوس،بررسی کانال، بررسی خشکی، نظارت لرزه ای، نظارت بر تغییر شکل پل، نظارت بر لغزش زمین، عملکرد خودکار اسکله و غیره.
توجه:
ما بیش از 10000 نوعکانکتور TNC، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
