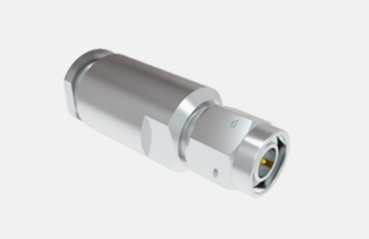

TNC Male RF Coaxial Connector از فولاد ضد زنگ برای کابل LMR-400/FS6057
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور TNC | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | گواهینامه: | ISO-9001-2015 |
| دوام: | 500 چرخه | مواد تماس: | برنج، BeCu |
| درخواست: | مایکروویو | ||
| برجسته کردن: | TNC مرد RF اتصال کواکسیال,FS6057 ((S) SS RF اتصال کواکسیال,LMR-400 RF Coaxial Connector: اتصال کواکسیال رادیویی,FS6057(S) SS RF Coaxial Connector,LMR-400 RF Coaxial Connector |
||
TNC Male RF Coaxial Connector از فولاد ضد زنگ برای کابل LMR-400/FS6057
سری TNC به عنوان یک نوع رشته ای از کانکتور BNC ایستاده است ، با همتایان TNC RF خود که با جفت گیری رشته پیچ متمایز می شوند. این کانکتورها فشرده ، رشته ای و ضد آب هستند ،حفظ یک مقاومت ثابت 50 اوم در طیف فرکانس گسترده ای از DC تا 11 گیگاهرتزآنها در هر دو پیکربندی قطبی استاندارد و معکوس در دسترس هستند و معمولاً با استفاده از اجزای ریخته شده و قالب بندی شده تولید می شوند و راه حل مقرون به صرفه ای را ارائه می دهند.در حالی که عملکرد آنها ممکن است با محصولات صنعتی برتر رقابت نکند، کانکتورهای TNC برای طیف گسترده ای از کاربردهای تجاری، به ویژه در اتصالات آنتن در بازار هواوی، ارتباطات و صنعت عمومی مناسب هستند.قطب معکوس و نسخه های 75 اوم نیز برای پاسخگویی به نیازهای خاص در دسترس هستند.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
ویژگی های الکتریکی | ||||
مقاومت | 50Ω | |||
محدوده فرکانس | DC~4GHz | |||
ولتاژ نامی | 2500VRMS (حداکثر سطح دریا) | |||
دی الکتریک مقاومت ولتاژ | 750VRMS (حداکثر سطح دریا) | |||
مقاومت عایق | ≥2000MΩ | |||
مقاومت تماس | هادی خارجی | ≤6mΩ | ||
مدير مرکزي | ≤1.5mΩ | |||
VSWR | ≤1.3 | |||
"ميكا"مشخصات
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |

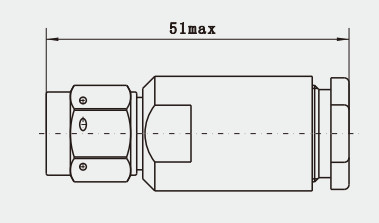

نقشه ی دقیق
ویژگی ها:
1.اتصال رشته ای پایدار: اتصال رشته ای قوی تر و قابل اطمینان تر از اتصال نوع اسنپ است.که اتصال پایدار را در محیط ارتعاش بالا تضمین می کند و به راحتی به طور تصادفی قطع نمی شود.
2طیف گسترده ای از انواع: راست، 90 درجه زاویه راست، پارادایو، پانل 4 سوراخ، یا انواع نصب آزاد می تواند با توجه به سناریوهای مختلف برنامه و محدودیت های فضایی انتخاب شود.
کاربرد:
1اتوماسیون صنعتی: در سیستم های اتوماسیون صنعتی، کانکتورهای TNC می توانند برای اتصال سنسورها استفاده شوند.کنترل کننده ها و محرک ها برای تحقق انتقال داده های بی سیم و بهبود بهره وری تولید صنعتی و اتوماسیون.
2زمینه تحقیقات علمی و آموزش: در تحقیقات علمی و تجربیات آموزشی،کانکتورهای TNC اغلب برای اتصال تجهیزات مختلف تجربی و تجهیزات آموزشی برای پشتیبانی از انتقال سیگنال های فرکانس بالا استفاده می شوند، برای پاسخگویی به نیازهای محققان و دانشجویان برای انجام آزمایشات و تحقیقات.
کاتالوگ محصول
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور RF MCX/MMCX |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
| مجموعه های کابل های RF |
| راهنمای موج به آداپتور هم محوری |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
توجه:
ما بیش از 10000 نوعکانکتور TNC، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
