اتصال دهنده تک محوری RF با دوام بالا TNC زنانه برای کابل CXN3506 / MF108A 50Ω مقاومت
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| پوشش: | نیکل اندود | مقاومت: | 50Ω |
|---|---|---|---|
| مواد تماس: | برنج، BeCu | دوام: | 500 چرخه |
| محدوده فرکانس: | DC ~ 11 گیگاهرتز | ولتاژ نامی: | 500VRMS* |
| فشار متوسط: | 1500VRMS* | مقاومت عایق: | ≥5000MΩ |
| برجسته کردن: | کانکتور کواکسیال RF با دوام بالا,CXN3506 RF Coaxial Connector,کانکتور کواکسیال 50Ω RF,CXN3506 RF Coaxial Connector,50Ω RF Coaxial Connector |
||
TNC زنانه Bulkhead RF Coaxial Connector برای کابل CXN3506/MF108A
محصول سری TNC یک نوع رشته ای از کانکتور BNC است که با رشته های پیچ برای جفت گیری ایمن طراحی شده است. این کانکتورهای TNC RF جمع و جور هستند،واحدهای ضد آب با یک مقاومت ثابت 50 اوم، مناسب برای کار از DC تا 11 گیگاهرتز. دو نوع کانکتور TNC در دسترس است: قطب استاندارد و قطب معکوس.
این کانکتورهای مقرون به صرفه معمولا از قطعات ریخته شده و قالب بندی شده استفاده می کنند. در حالی که عملکرد آنها ممکن است با محصولات صنعتی یا نظامی مطابقت نداشته باشد،برای کاربردهای مختلف تجاری ایده آل هستندکانکتورهای TNC به طور گسترده ای در اتصالات آنتن استفاده می شوند و کاربردهای متعددی در هواپیمایی، دفاع، ارتباطات و بازار عمومی صنعتی دارند.قطب معکوس و اتصال 75 اوم TNC نیز در دسترس است.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
|
ویژگی های الکتریکی
|
||||
|
مقاومت
|
50Ω
|
|||
|
محدوده فرکانس
|
DC~11GHz
|
|||
|
ولتاژ نامی
|
500VRMS (حداکثر سطح دریا)
|
|||
|
دی الکتریک مقاومت ولتاژ
|
1500VRMS (حداکثر سطح دریا)
|
|||
|
مقاومت عایق
|
≥5000MΩ
|
|||
|
مقاومت تماس
|
هادی خارجی
|
≤0.5mΩ
|
||
|
مدير مرکزي
|
≤2.0mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |
ویژگی ها:
1. اتصال قابل اعتماد رشته ای: اتصال رشته ای محکم تر از اتصال نوع اسنپ است که می تواند اتصال پایدار را در محیط ارتعاش بالا تضمین کند ،و معمولاً دارای عملکرد خود قفل است، که می تواند به طور موثر از گشودن کانکتور جلوگیری کند.
2عملکرد قوی ضد گشایش: کانکتور رشته دار دارای یک عملکرد خود قفل است که می تواند به طور موثر قابلیت اطمینان اتصال را بهبود بخشد.جلوگیری از تاثیر انتقال سیگنال به دلیل شل شدن.
3عملکرد ضد آب خوب: بخش اتصال ساختار مهر و موم را اتخاذ می کند که عملکرد ضد آب خوبی دارد و برای استفاده در محیط بیرون یا مرطوب مناسب است.
کاربرد:
1ساخت ایستگاه های پایه بی سیم: در شبکه های ارتباطات بی سیم، مانند ساخت و نگهداری ایستگاه های پایه 2G، 3G، 4G، 5G،کانکتورهای کابل TNC برای اتصال تجهیزات ایستگاه پایه و آنتن بین کابل فرکانس رادیویی استفاده می شودبرای اطمینان از انتقال پایدار سیگنال ها برای اطمینان از کیفیت ارتباطات
2سیستم ارتباطات ماهواره ای: در ایستگاه زمینی ماهواره ای، کانکتور کابل TNC برای اتصال تجهیزات ارتباطات ماهواره ای و تغذیه آنتن استفاده می شود.برای تحقق انتقال و دریافت سیگنال های ماهواره ای، و اطمینان از سلسله ارتباط ماهواره ای.
صنعت رادیو و تلویزیون
3تولید برنامه و انتقال: در استودیوهای ایستگاه های رادیویی و تلویزیونی، کامیون های OB و مکان های دیگر، کانکتورهای کابل TNC برای اتصال دوربین های ویدئویی استفاده می شود،میکروفون ها و سایر تجهیزات ضبط صوتی و تصویری و تجهیزات پس از تولید، و همچنین تولید سیگنال های برنامه از طریق کابل به فرستنده یا سیستم پخش، برای اطمینان از کیفیت بالا از سیگنال های برنامه منتقل شده است.

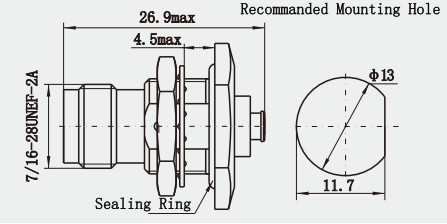

نقشه ی دقیق:
واحد: ((ملی متر)
توجه:
ما بیش از 10000 نوعکانکتور TNC، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
