N کانکتور کواکسیال RF مردانه برای CXN3450/MF740A

تصویر بزرگ : N کانکتور کواکسیال RF مردانه برای CXN3450/MF740A بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ISO-9001-2015
شماره مدل:	N-J206G-1

پرداخت:

مقدار حداقل تعداد سفارش:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت:	T/T، L/C، Western Union
قابلیت ارائه:	1,000,000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور کواکسیال RF نوع N	پوشش:	روکش طلا / نیکل اندود
مقاومت:	50Ω	محدوده فرکانس:	DC ~ 11 گیگاهرتز
مدل:	N-J206G-1	جنسیت:	زن
برجسته کردن:	نوع جوش دهنده RF Coaxial Connector,N کانکتور کواکسیال RF نر,CXN3450 RF Coaxial Connector , N Male RF Coaxial Connector , CXN3450 RF Coaxial Connector

N کانکتور کواکسیال RF مردانه برای CXN3450/MF740A

کانکتورهای نوع N یک نوع کانکتور هم محوری رشته دار هستند که به دلیل خواص ضد ارتعاش عالی و عملکرد الکتریکی خود شناخته شده اند و دارای دامنه فرکانسی معمولی تا 11 گیگاهرتز هستند.آنها می توانند تا ۱۸ گئژتز به طور موثر کار کنند.. این کانکتورها همه کاره و با انواع مختلف کابل های RF سازگار هستند، که آنها را به طور گسترده ای در صنایع مانند هواپیمایی، هوافضا، سیستم های رادار، ارتباطات مایکروویو،ارتباطات دیجیتال، و ابزار آزمایش و اندازه گیری.

مشخصات

توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.

ویژگی های الکتریکی
مقاومت	50Ω
محدوده فرکانس	DC~11GHz ((حداکثر.18GHz)
ولتاژ نامی	1000VRMS* ((حداکثر.سطح دریا)
دی الکتریک مقاومت ولتاژ	1500VRMS* ((حداکثر.سطح دریا)
مقاومت عایق	≥5000MΩ
مقاومت مرکز	هادی خارجی	≤0.5mΩ
	مدير مرکزي	≤1.5mΩ
VSWR	≤1.3
ویژگی های مواد و مکانیکی
راننده مرکز	مرد	برنج، زره دار
	ماده	فوسفور برنز، طلا شده
تماس مقاوم	فوسفور برنز	لیاقت نیکل شده غیرفعال
پوسته / محفظه	مس فولاد ضد زنگ	زره پوشانده
کلیمپ کابل	مس	بر روی نیکل
عایق	PTFE
گاسکت	لاستیک سیلیکونی
دوام	500 چرخه

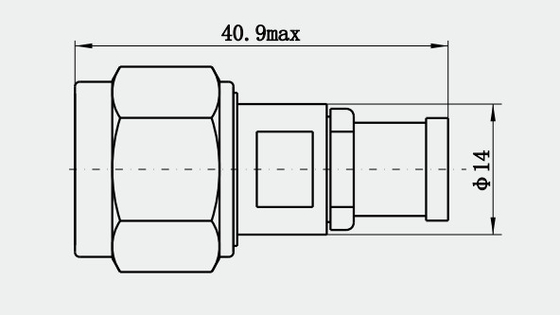

نقشه ی دقیق

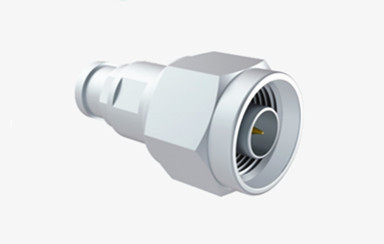

N کانکتور کواکسیال RF مردانه برای CXN3450/MF740A 0

N کانکتور کواکسیال RF مردانه برای CXN3450/MF740A 1

ویژگی ها:

1. رسانای بیرونی: معمولا از مواد فلزی ساخته شده، با رسانایی الکتریکی خوب و قدرت مکانیکی، نه تنها به عنوان یک مدار انتقال سیگنال،اما همچنین نقش مهمی در تثبیت و حفاظت از قسمت های داخلی دارند.
2هادی داخلی: همچنین از مواد فلزی ساخته شده است و هادی خارجی در کنار هم کانال انتقال سیگنال را تشکیل می دهند.طراحی باید تضمین کند که انتقال سیگنال از دست دادن کم و بهره وری بالا.
3عایق: واقع بین هادی های داخلی و خارجی، استفاده می شود برای جدا کردن دو، برای جلوگیری از شارژ سیگنال، مواد معمولا انتخاب ثبات ثابت دی الکتریک،مقاومت خوب در برابر دمای بالا.
4- مکانیسم قفل کردن: استفاده از اتصال رشته ای، از طریق چرخش قفل برای دستیابی به یک اتصال سریع و قابل اعتماد،این طراحی باعث می شود که کانکتور در محیط لرزش یا شوک نیز می تواند یک اتصال پایدار حفظ.

کاربردها:

1تجهیزات ارتباطی بی سیم: کانکتورهای RF کابل اسپلیس نوع N نقش مهمی در تجهیزات ارتباطی بی سیم مانند ایستگاه های پایه، سیستم های آنتن،تجهیزات انتقال مایکروویو و غیرهویژگی های انتقال پهنای باند گسترده و عملکرد کم از دست برای اطمینان از انتقال سیگنال پایدار.

2تجهیزات الکترونیکی خودرو: با بهبود الکترونیک خودرو، کانکتورهای نوع N نیز در رادار خودرو، سیستم های ناوبری،شارژ بی سیم و تجهیزات دیگر برای پاسخگویی به تقاضا برای انتقال سیگنال فرکانس بالا.

3دستگاه های پزشکی: در زمینه دستگاه های پزشکی، کانکتورهای RF کابل اتصال نوع N می توانند برای نظارت بی سیم دستگاه های پزشکی، انتقال داده و غیره استفاده شوند.برای اطمینان از دقت و داده های پزشکی در زمان واقعی.
