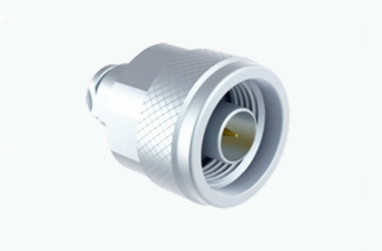

N Series Male Solder Clamp RF Coaxial Connector برای کابل های CXN3507/MF363A

تصویر بزرگ : N Series Male Solder Clamp RF Coaxial Connector برای کابل های CXN3507/MF363A بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ISO-9001-2015
شماره مدل:	N-J507G-1

پرداخت:

مقدار حداقل تعداد سفارش:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت:	T/T، L/C، Western Union
قابلیت ارائه:	1,000,000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور کواکسیال RF نوع N	پوشش:	روکش طلا / نیکل اندود
VSWR:	≤1.3	محدوده فرکانس:	DC ~ 11 گیگاهرتز
مدل:	N-J507G-1	مقاومت:	50Ω
برجسته کردن:	CXN3507/MF363A اتصال دهنده RF Coaxial,اتصال دهنده ی کواکسیال RF سری N,گیره ی مردانه ی سولدر , اتصال کننده ی کواکسیال RF , Male Solder Clamp RF Coaxial Connector

N Series Male Solder Clamp RF Coaxial Connector برای کابل های CXN3507/MF363A

کانکتورهای نوع N کانکتورهای هم محوری رشته دار هستند که به دلیل عملکرد عالی ضد ارتعاش و ویژگی های الکتریکی شناخته شده اند و معمولاً از محدوده فرکانس تا 11GHz پشتیبانی می کنند.وصل کننده های ما این محدوده را تا 18 گگاهرتز گسترش می دهندآنها با انواع مختلف کابل های RF سازگار هستند و به طور گسترده ای در هواپیمایی، رادار، مایکروویو، ارتباطات دیجیتال و ابزارهای آزمایش و اندازه گیری استفاده می شوند.

ما همچنین گزینه های سفارشی برای کانکتورهای نوع N و آداپتورهای مختلف را برای پاسخگویی به نیازهای خاص مشتری ارائه می دهیم.نصب فلنج یا نصب پارادایو، ما مي تونيم نیازهای شما را برآورده کنيم.

مشخصات

توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.

ویژگی های الکتریکی
مقاومت	50Ω
محدوده فرکانس	DC~11GHz ((حداکثر.18GHz)
ولتاژ نامی	1000VRMS* ((حداکثر.سطح دریا)
دی الکتریک مقاومت ولتاژ	1500VRMS* ((حداکثر.سطح دریا)
مقاومت عایق	≥5000MΩ
مقاومت مرکز	هادی خارجی	≤0.5mΩ
	مدير مرکزي	≤1.5mΩ
VSWR	≤1.3
ویژگی های مواد و مکانیکی
راننده مرکز	مرد	برنج، زره دار
	ماده	فوسفور برنز، طلا شده
تماس مقاوم	فوسفور برنز	لیاقت نیکل شده غیرفعال
پوسته / محفظه	مس فولاد ضد زنگ	زره پوشانده
کلیمپ کابل	مس	بر روی نیکل
عایق	PTFE
گاسکت	لاستیک سیلیکونی
دوام	500 چرخه

ویژگی ها

1. کانکتورهای نوع N در انواع مختلفی از سبک های پایان ، از جمله اسنپ / سولدر ، اسنپ / سولدر (تماس استاتیک) ، کرمپ / سولدر ، قابل تعویض در زمینه ، سولدر یا سولدر / سولدر موجود است.
2سناریوهای کاربرد:

کانکتور نوع N برای انواع کابل های کواکسیال از جمله انواع کم تلف مناسب است.
این در جایی که قدرت بالا و عملکرد بالا مورد نیاز است، برجسته است و برای استفاده با کابل های بزرگتر با ضرر کم مناسب تر است.
به طور گسترده ای در رادار، ارتباطات، انتقال داده و تجهیزات هوافضا استفاده می شود.

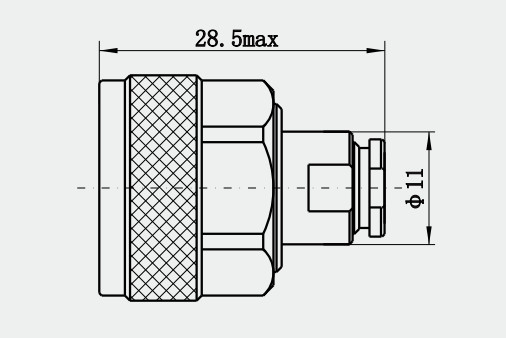

نقشه ی دقیق

N Series Male Solder Clamp RF Coaxial Connector برای کابل های CXN3507/MF363A 0

N Series Male Solder Clamp RF Coaxial Connector برای کابل های CXN3507/MF363A 1

درخواست ها

1تجهیزات صنعتی: در سیستم های اتوماسیون و کنترل صنعتی، کانکتورهای N برای اتصال سنسورها استفاده می شوند.کنترل کننده ها و تجهیزات دیگر برای اطمینان از دقت و ثبات انتقال سیگنال.

2محیط زیست دریایی: کانکتورهای N مقاوم در محیط زیست دریایی برای تجهیزات اکتشافی دریایی و سیستم های ارتباطی زیر آب طراحی شده اند.با ساختار ضد آب و مواد مقاوم در برابر خوردگی.

3ابزار آزمایش و اندازه گیری:کانکتورهای نوع N در آزمایشگاه ها و محیط های آزمایش برای اتصال تجهیزات آزمایش و پشتیبانی از اتصال و جدا کردن مکرر برای اطمینان از قابلیت اطمینان فرآیند آزمایش استفاده می شوند..

4تلویزیون پخش: در سیستم های انتقال تلویزیون پخش، کانکتورهای N برای اتصال فرستنده ها، گیرنده ها و آنتن ها برای پشتیبانی از انتقال سیگنال های ویدیویی و صوتی با کیفیت بالا استفاده می شوند.
