50Ω مقاومت N کلیمپ جوش زنانه 4-سوراخ فلنج RF کانکتور کواکسیال برای 3 کابل نیمه جامد / انعطاف پذیر جنسیت زنانه
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | N-KFB3 | جنسیت: | زن |
| برجسته کردن: | 4-سوراخ فلنج RF Coaxial Connector,50Ω مقاومت N کلیمپ جوش زنانه,3 کابل انعطاف پذیر زن جنسیت,50Ω Impedance N Female Solder Clamp,3 flexible Cable Female Gender |
||
N کلیمپ سولدر زنانه 4 سوراخ فلنج RF کانکتور کواکسیال برای 3# کابل نیمه سخت / انعطاف پذیر
کانکتورهای نوع N اتصال های هم محوری رشته ای هستند که به دلیل قابلیت های قوی ضد ارتعاش و عملکرد الکتریکی عالی خود شناخته می شوند و دامنه فرکانس معمولی آنها تا 11 گیگاهرتز است.نسخه های تخصصی ما می توانند از فرکانس ها تا ۱۸ گیگاهرتز پشتیبانی کنند.این کانکتورها همه کاره و با انواع مختلف کابل های RF سازگار هستند، که آنها را به طور گسترده ای در هواپیمایی، هوافضا، سیستم های رادار، ارتباطات مایکروویو، انتقال دیجیتال،و ابزار آزمایش و اندازه گیری.
ما خدمات سفارشی برای انواع کانکتورهای نوع N و آداپتورها را برای پاسخگویی به نیازهای خاص مشتری ارائه می دهیم.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | مس،
بر روی نیکل |
| ماده | فوسفور برنز
بر روی نیکل |
|
| تماس مقاوم | فوسفور برنز | بر روی نیکل |
| پوسته / محفظه | مس فولاد ضد زنگ |
بر روی نیکل |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

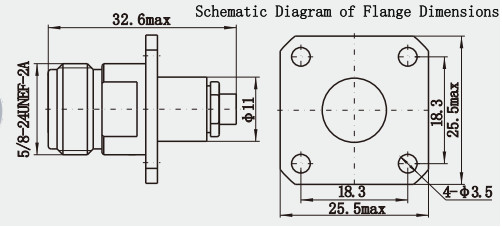

نقشه ی دقیق
ویژگی ها:
1هادی خارجی: معمولا از مواد فلزی ساخته شده، با هادی الکتریکی خوب و قدرت مکانیکی، نه تنها به عنوان یک مدار انتقال سیگنال،اما همچنین نقش مهمی در تثبیت و حفاظت از قسمت های داخلی دارند.
2هادی داخلی: همچنین از مواد فلزی ساخته شده است و هادی خارجی با هم کانال انتقال سیگنال را تشکیل می دهند.طراحی باید تضمین کند که انتقال سیگنال از دست دادن کم و بهره وری بالا.
3عایق: واقع بین هادی های داخلی و خارجی، استفاده می شود برای جدا کردن دو، برای جلوگیری از شارژ سیگنال، مواد معمولا انتخاب ثبات ثابت دی الکتریک،مقاومت خوب در برابر دمای بالا.
4مکانیسم قفل کردن: استفاده از اتصالات رشته ای، از طریق چرخش قفل برای دستیابی به یک اتصال سریع و قابل اعتماد،این طراحی باعث می شود که کانکتور در محیط لرزش یا شوک نیز می تواند یک اتصال پایدار حفظ.
کاربردها:
1تجهیزات ارتباطی بی سیم: کانکتورهای هم محوری RF نوع N نقش مهمی در تجهیزات ارتباطی بی سیم برای اتصال و انتقال سیگنال های RF دارند.به دلیل انتقال پهنای باند گسترده آن، از دست دادن کم، محافظت بالا و دوام، می تواند نیازهای بالای تجهیزات ارتباطات بی سیم را برای کیفیت انتقال سیگنال برآورده کند.
2هوافضا: در زمینه هوافضا ، کانکتورهای هم محوری RF نوع N نیز نقش کلیدی ایفا می کنند. می تواند در برابر شرایط محیطی سخت مانند دمای بالا ، دمای پایین ، رطوبت و غیره مقاومت کند.و حفظ یک وضعیت کار پایدار برای اطمینان از قابلیت اطمینان انتقال سیگنال.
3سیستم رادار: از آنجا که کانکتورهای هم محوری RF نوع N از طیف فرکانس سیگنال تا 18GHz پشتیبانی می کنند، آنها همچنین به طور گسترده ای در سیستم رادار استفاده می شوند.می تواند تقاضای سیستم رادار برای انتقال سیگنال فرکانس بالا را برآورده کند.
4ابزار آزمایش: کانکتورهای کواکسیال RF نوع N نیز بخشی ضروری از ابزار آزمایش هستند.روش های اتصال متعدد و سازگاری خوب آن را قادر می سازد نیازهای سناریوهای مختلف آزمایش را برآورده کند.
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنماي موج به آداپتور هم محوري |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RFکانکتورهای موج میلیمتر ((2.4mm، 2.92mm) |
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
