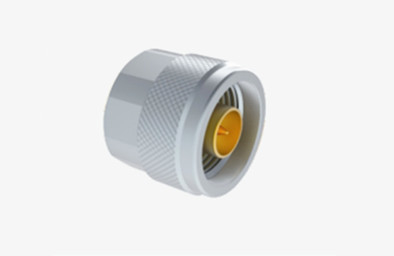

N کانکتور کواکسیال RF فولادی فولادی فولادی برای کابل نیمه سخت / انعطاف پذیر
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | زره پوشانده/نیکل پوشانده |
|---|---|---|---|
| مقاومت: | 50Ω | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | N-JB2G-2 | جنسیت: | نر |
| مقاومت عایق: | ≥500MΩ | VSWR: | ≤1.3 |
| برجسته کردن: | N کانکتور کواکسیال RF نر,کانکتور کواکسیال RF فولاد ضد زنگ,Stainless Steel RF Coaxial Connector |
||
N کانکتور کواکسیال RF فولادی فولادی فولادی برای کابل نیمه سخت / انعطاف پذیر
کانکتورهای نوع N اتصال های هم محوری رشته ای هستند که به دلیل مقاومت عالی در برابر ارتعاش، عملکرد الکتریکی برتر و محدوده فرکانس معمولی تا 11GHz شناخته شده اند.نسخه های تخصصی ما می توانند تا 18 گگاهرتز کار کنند.این کانکتورها همه کاره و با انواع مختلف کابل های RF سازگار هستند و به طور گسترده ای در بخش هایی مانند هواپیمایی، هوافضا، سیستم های رادار، ارتباطات مایکروویو، انتقال دیجیتال،همچنین در تجهیزات آزمایش و اندازه گیری.
ما خدمات سفارشی سازی را برای طیف متنوعی از کانکتورهای نوع N و آداپتورها ارائه می دهیم تا به طور دقیق با مشخصات فردی مشتری مطابقت داشته باشد.گزینه های نصب فلنج یا نصب پارادایز، ما قادر به تخصیص راه حل به نیازهای منحصر به فرد شما هستیم.
مشخصات
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | مس،
بر روی نیکل |
| ماده | فوسفور برنز
بر روی نیکل |
|
| تماس مقاوم | فوسفور برنز | بر روی نیکل |
| پوسته / محفظه | مس فولاد ضد زنگ |
بر روی نیکل |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

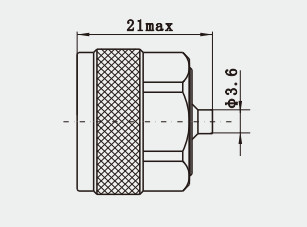

نقشه ی دقیق
ویژگی ها:
1. رسانای بیرونی: معمولا از مواد فلزی ساخته شده، با رسانایی الکتریکی خوب و قدرت مکانیکی، نه تنها به عنوان یک مدار انتقال سیگنال،اما همچنین نقش مهمی در تثبیت و حفاظت از قسمت های داخلی دارند.
2هادی داخلی: همچنین از مواد فلزی ساخته شده است و هادی خارجی در کنار هم کانال انتقال سیگنال را تشکیل می دهند.طراحی باید تضمین کند که انتقال سیگنال از دست دادن کم و بهره وری بالا.
3عایق: واقع بین هادی های داخلی و خارجی، استفاده می شود برای جدا کردن دو، برای جلوگیری از مدار کوتاه سیگنال، مواد معمولا ثبات ثابت دی الکتریک انتخاب می شود،مقاومت خوب در برابر دمای بالا.
4- مکانیسم قفل کردن: استفاده از اتصال رشته ای، از طریق چرخش قفل برای دستیابی به یک اتصال سریع و قابل اعتماد،این طراحی باعث می شود که کانکتور در محیط لرزش یا شوک نیز می تواند یک اتصال پایدار حفظ.
ویژگی های عملکرد
کاربردها:
1تجهیزات ارتباطی بی سیم: کانکتورهای هم محوری نوع N RF نقش مهمی در تجهیزات ارتباطی بی سیم برای اتصال و انتقال سیگنال های RF دارند.به دلیل انتقال پهنای باند گسترده آن، از دست دادن کم، محافظت بالا و دوام، می تواند نیازهای بالای تجهیزات ارتباطات بی سیم را برای کیفیت انتقال سیگنال برآورده کند.
2. تجهیزات الکترونیکی خودرو: در تجهیزات الکترونیکی خودرو ، کانکتورهای هم محوری RF نوع N نیز به طور گسترده ای استفاده می شوند.اما همچنین توانایی ضد گرد و غبار و ضد آب (IP67)، مناسب برای انواع محیط های بیرونی است.
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنمای موج به آداپتور هم محوری |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
