اتصال دهنده کواکسیال RF ریز ریز
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | جنسیت: | نر |
| مدل: | N-JFD95 | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| نام محصول: | کانکتور کواکسیال RF نوع N | ||
| برجسته کردن: | N Male Flange Mount RF Connector,کانکتور کواکسیال ریفریکسیونی ریز,کانکتور آداپتور کواکسیال RF |
||

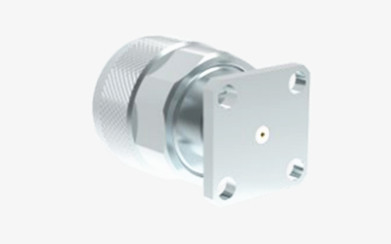

کانکتور RF کواکسیال میکرو استریپ با پایه فلنج نر N با کارایی بالا
کانکتورهای نوع N، کانکتورهای کواکسیال رزوه دار هستند که برای عملکرد ضد لرزش بهینه و مشخصات الکتریکی برتر طراحی شده‌اند و محدوده فرکانس معمول آن‌ها تا 11 گیگاهرتز است. کانکتورهای نوع N با کارایی بالای ما این محدوده را تا 18 گیگاهرتز گسترش می‌دهند. آن‌ها با انواع کابل‌های RF سازگار هستند و به طور گسترده در صنایعی مانند هوانوردی، هوافضا، سیستم‌های رادار، ارتباطات مایکروویو و دیجیتال، و همچنین در ابزارهای تست و اندازه‌گیری استفاده می‌شوند.
ما گزینه‌های سفارشی‌سازی را برای انواع مختلف کانکتورها و آداپتورهای نوع N برای برآورده کردن الزامات خاص مشتریان ارائه می‌دهیم. چه به پیکربندی‌های مستقیم یا زاویه راست، پایه فلنج یا پایه دیواری نیاز داشته باشید، ما می‌توانیم محصولات خود را مطابق با مشخصات دقیق شما سفارشی کنیم.
مشخصات
| مشخصات الکتریکی | ||
| امپدانس | 50 اهم | |
| محدوده فرکانس | DC~11GHz (حداکثر 18 گیگاهرتز) | |
| ولتاژ نامی | 1000VRMS* (حداکثر در سطح دریا) | |
| مقاومت ولتاژ دی الکتریک | 1500VRMS* (حداکثر در سطح دریا) | |
| مقاومت عایق | بزرگتر یا مساوی 5000M اهم | |
| مقاومت مرکزی | هادی خارجی | کوچکتر یا مساوی 0.5m اهم |
| هادی مرکزی | کوچکتر یا مساوی 2.5m اهم | |
| VSWR | کوچکتر یا مساوی 1.3 | |
| مشخصات مواد و مکانیکی | ||
| هادی مرکزی | نر | برنج،
آبکاری نیکل |
| ماده | برنز فسفر،
آبکاری نیکل |
|
| مخاطب انعطاف پذیر | برنز فسفر | آبکاری نیکل |
| پوسته / محفظه | برنج فولاد ضد زنگ |
آبکاری نیکل |
| گیره کابل | برنج | آبکاری نیکل |
| عایق | PTFE | |
| واشر | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |
نقشه دقیق
ویژگی‌ها:
1. استحکام مکانیکی: کانکتور نوع N از مواد فلزی با هدایت الکتریکی و استحکام مکانیکی خوب ساخته شده است. این نه تنها به عنوان یک مدار برای انتقال سیگنال عمل می‌کند، بلکه نقش تثبیت و محافظت از قطعات داخلی را نیز ایفا می‌کند. علاوه بر این، طراحی فشرده و عملکرد عالی آن یک راه حل اتصال قابل اعتماد برای انتقال سیگنال‌های مختلف RF فراهم می‌کند.
2. زمینه‌های کاربرد: کانکتورهای N به طور گسترده در هوانوردی، هوافضا، رادار، ارتباطات مایکروویو، ارتباطات دیجیتال، تجهیزات پزشکی و سایر زمینه‌ها استفاده می‌شوند. به دلیل عملکرد الکتریکی عالی و استحکام مکانیکی، به ویژه برای مناطقی که نیاز به ظرفیت حمل توان بالا، عملکرد RF خوب و کار با کابل‌های کواکسیال با اندازه بزرگتر دارند، مناسب است.
3. سازگاری: کانکتورهای N با بسیاری از انواع کابل‌ها از جمله کابل‌های نیمه صلب و کابل‌های انعطاف‌پذیر و غیره سازگار هستند که باعث می‌شود در کاربردهای عملی کاربرد بیشتری داشته باشند.
کاتالوگ محصولات:
| آداپتور RF |
| مجموعه‌های کابل RF |
| مهر و موم هرمتیک شیشه به فلز |
| کانکتور سری J30J |
| مفاصل دوار مایکروویو |
| آداپتور موجبر به کواکسیال |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور RF TNC |
| کانکتور RF نوع N |
| کانکتور RF BNC |
کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر)
کاربردها:
1. ارتباطات مایکروویو: در زمینه ارتباطات مایکروویو، کانکتورهای N برای اتصال خطوط انتقال مایکروویو برای اطمینان از انتقال سیگنال کارآمد و کاهش افت سیگنال استفاده می‌شوند.
2. ارتباطات دیجیتال: سیستم‌های ارتباطی دیجیتال به انتقال داده سریع و دقیق نیاز دارند و کانکتورهای نوع N راه‌حل‌های اتصال لازم را برای اطمینان از یکپارچگی داده و سرعت انتقال فراهم می‌کنند.
3. اندازه‌گیری مایکروویو: در تجهیزات اندازه‌گیری مایکروویو، کانکتورهای نوع N برای اتصال ابزار تست به دستگاه تحت آزمایش استفاده می‌شوند و عملکرد اتصال دقیق آن‌ها برای دقت نتایج اندازه‌گیری حیاتی است.
بسته‌بندی و تحویل:
* کارتن استاندارد صادراتی
* طبق الزامات مشتریان
توجه:ما بیش از 10,000 نوع کانکتور نوع N داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید.
