کانکتور RF مادگی فولاد ضد زنگ سری MSSM موج میلی‌متری با میکرو استریپ

1. زمینه ارتباطات: در ارتباطات سیار، داده‌های بی‌سیم، سیستم پیجر و سایر تجهیزات، کانکتورهای کواکسیال RF MSSM برای انتقال سیگنال‌های فرکانس مایکروویو برای اطمینان از انتقال پایدار سیگنال‌های فرکانس بالا استفاده می‌شوند.

خط تولید MSSM شامل کانکتورهای موج میلی‌متری با کارایی بالا است که قادر به کار در فرکانس‌های تا 40 گیگاهرتز هستند. این کانکتورها از اتصالات رزوه ای دی‌الکتریک هوا استفاده می‌کنند و با سری SSMA قابل تعویض هستند. کانکتورهای MSSM که به دلیل اندازه فشرده، طراحی سبک، فرکانس عملیاتی بالا و اتصال قابل اعتماد شناخته شده‌اند، به طور گسترده در اندازه‌گیری‌های مایکروویو با فرکانس بالا و دستگاه‌های موج میلی‌متری استفاده می‌شوند. ویژگی‌های آن‌ها را به ویژه برای کاربردهایی که نیاز به فضای محدود و عملکرد فرکانس بالا دارند، مناسب می‌سازد.

مشخصات:

توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.

هادی داخلی: پین پلاگ مرکزی، که برای اتصال کابل و رابط دستگاه برای دستیابی به اتصال متقابل اطلاعات استفاده می‌شود.

هادی خارجی: سوکت استوانه‌ای که وظیفه محافظت و تثبیت کانکتور در برابر محیط خارجی را بر عهده دارد.

عایق: واقع در بین هادی‌های داخلی و خارجی برای جلوگیری از تداخل سیگنال و اتصال کوتاه.
2. فرکانس عملیاتی: به ساختار فیزیکی کانکتور، از جمله اندازه هادی‌های داخلی و خارجی، ماهیت ماده دی‌الکتریک و غیره بستگی دارد.
3. VSWR (نسبت موج ایستاده): یکی از شاخص‌های مهم مزایای کانکتور، هرچه VSWR کمتر باشد، عملکرد بهتر است.

4. افت درج: از دست دادن سیگنال ناشی از فرآیند انتقال سیگنال، هرچه راندمان انتقال سیگنال کانکتور کمتر باشد، بالاتر است.

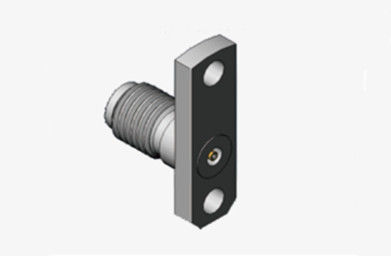

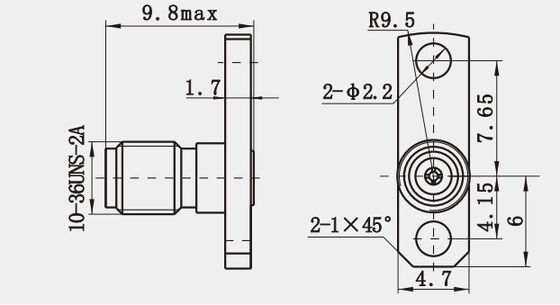

نقشه طرح کلی (میلی‌متر) و تصویر

کانکتور RF مادگی فولاد ضد زنگ سری موج میلی‌متری MSSM با میکرو استریپکاربرد:1. زمینه ارتباطات: در ارتباطات سیار، داده‌های بی‌سیم، سیستم پیجر و سایر تجهیزات، کانکتورهای کواکسیال RF MSSM برای انتقال سیگنال‌های فرکانس مایکروویو برای اطمینان از انتقال پایدار سیگنال‌های فرکانس بالا استفاده می‌شوند.

2. زمینه پخش: در سیستم پخش، کانکتورهای کواکسیال RF MSSM برای اتصال فرستنده و آنتن برای تحقق انتقال سیگنال‌های تلویزیونی استفاده می‌شوند. عملکرد الکتریکی خوب و دوام مکانیکی آن، انتقال پایدار سیگنال‌های پخش را تضمین می‌کند.

کاتالوگ محصول:

آداپتور RF

آداپتور موج‌بر به کواکسیال

1.    آداپتور RF مادگی به مادگی 1.0 میلی‌متری

(شماره مدل: 1.0-KK)

2.    آداپتور RF نری به نری 1.0 میلی‌متری

(شماره مدل: 1.0-JJ)

توجه:

ما بیش از 10,000 نوع
آداپتورداریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیاتبا ما تماس بگیرید.
