MSSM زنانه دو سوراخ فلنج RF اتصال کواکسیال با سطح متراکم فلزی
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| پوشش: | زره پوشانده/پسیفاسیون | مقاومت: | 50Ω |
|---|---|---|---|
| گواهینامه: | ISO-9001-2015 | دی الکتریک: | PEI/PLF |
| نوع: | کانکتور RF | جنسیت: | زن |
| دوام: | 500 چرخه | ||
| برجسته کردن: | کانکتور فلنج ۲ سوراخه زن MSSM,کانکتور کواکسیال RF سطح محدب فلزی,کانکتور RF فلنج ۲ سوراخه ۱.۰ میلی‌متری |
||
۲. حوزه صنعتی: در تولید صنعتی، کانکتورهای کواکسیال RF MSSM برای اتصال انواع تجهیزات کنترل و سنسورهای RF برای تحقق کنترل و نظارت خودکار استفاده می‌شوند. عملکرد الکتریکی پایدار و دوام مکانیکی آن را برای محیط‌های صنعتی سخت مناسب می‌سازد.
خط تولید MSSM شامل کانکتورهای موج میلی‌متری با کارایی بالا است که از فرکانس‌های تا ۴۰ گیگاهرتز پشتیبانی می‌کنند. این کانکتورها از اتصالات رزوه ای رابط هوا استفاده می‌کنند و با کانکتورهای سری SSMA سازگار هستند. کانکتورهای سری MSSM که به دلیل اندازه فشرده، طراحی سبک، فرکانس کاری بالا و اتصال قابل اعتماد شناخته شده‌اند، به طور گسترده در اندازه‌گیری‌های مایکروویو با فرکانس بالا و کاربردهای موج میلی‌متری استفاده می‌شوند.
مشخصات:
توجه: داده‌های خاص مدل بر اساس داده‌های موجود در برگه مشخصات محصول است.
| مشخصات الکتریکی | |
| امپدانس | ۵۰ اهم |
| محدوده فرکانس | DC~40گیگاهرتز |
| مقاومت ولتاژ دی الکتریک | ۵۰۰VRMS* |
| مقاومت عایق | ≥۵۰۰۰ اهمVSWR |
| ≤۱.۰۷+۰.۰۰۷f | درجه کیفیت |
| درجه کارایی بالا | مشخصات مکانیکی و مواد |
| هادی مرکزی | |
| برلیوم | فولاد ضد زنگ پاسیواسیون شدهعایقD |
| برنز با روکش طلا | فولاد ضد زنگ پاسیواسیون شدهعایقDدی الکتریک |
| PLF/PEIمحدوده دما-۵۵ ~ +۱۲۵ | درجه سانتیگراد |
| ویژگی: | ۱. افت درج: افت سیگنال ناشی از فرآیند انتقال سیگنال، هرچه کوچکتر باشد، راندمان انتقال سیگنال کانکتور بالاتر است. ۲. ایزولاسیون: جلوگیری از تداخل سیگنال فرکانس بالا در فرآیند انتقال، هرچه ایزولاسیون بالاتر باشد، پایداری و قابلیت اطمینان انتقال سیگنال بیشتر است. |
۳. عمر اتصال و قطع: تحت شرایط استفاده عادی، چند بار عملیات اتصال و قطع را می‌توان بدون تأثیر بر عملکرد و قابلیت اطمینان کانکتور انجام داد.
نقشه طرح (میلی‌متر) و تصویر

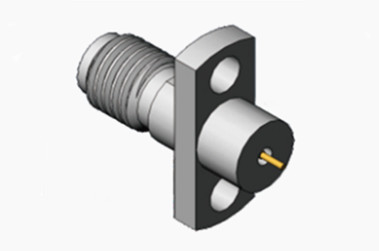

کانکتور کواکسیال RF فلنج ۲ سوراخه زن MSSM با سطح محدب فلزی
کاربرد:۱. تحقیقات علمی: در تحقیقات و آزمایشات علمی، کانکتورهای کواکسیال RF MSSM برای اتصال انواع تجهیزات و ابزارهای تست RF به منظور اندازه‌گیری و تجزیه و تحلیل سیگنال‌های فرکانس بالا استفاده می‌شوند. دقت و قابلیت اطمینان بالای آنها برای صحت تحقیقات علمی حیاتی است.۲. حوزه صنعتی: در تولید صنعتی، کانکتورهای کواکسیال RF MSSM برای اتصال انواع تجهیزات کنترل و سنسورهای RF برای تحقق کنترل و نظارت خودکار استفاده می‌شوند. عملکرد الکتریکی پایدار و دوام مکانیکی آن را برای محیط‌های صنعتی سخت مناسب می‌سازد.
۳. لوازم خانگی: کانکتورهای کواکسیال RF MSSM همچنین در برخی از لوازم خانگی پیشرفته مانند گیرنده‌های تلویزیون ماهواره‌ای و روترهای بی‌سیم نقش مهمی ایفا می‌کنند. عملکرد الکتریکی خوب و اتصال راحت آن باعث می‌شود این محصولات بتوانند انتقال سیگنال با کیفیت بالا را ارائه دهند.
کاتالوگ محصولات:
آداپتور RF
آداپتور موج‌بر به کواکسیال
مهر و موم هرمتیک شیشه به فلز
| کانکتور سری J30J |
| مفاصل دوار مایکروویو |
| مونتاژ کابل RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور RF نوع TNC |
| کانکتور RF نوع N |
| کانکتور RF BNC کانکتورهای موج میلی‌متری (۲.۴ میلی‌متر، ۲.۹۲ میلی‌متر) |
| سایر آداپتورهای RF ۱.۰ میلی‌متری |
| ۱. آداپتور RF زن به زن ۱.۰ میلی‌متری |
| (شماره مدل: ۱.۰-KK) |
۲. آداپتور RF مرد به مرد ۱.۰ میلی‌متری
(شماره مدل: ۱.۰-JJ)
توجه:
ما بیش از ۱۰۰۰۰ نوع
آداپتور
داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات
خودبا ما تماس بگیرید.
