اتصال دهنده کواکسیال RF از فولاد ضد زنگ برای کابل MF147A
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| پوشش: | زره پوشانده/پسیفاسیون | مقاومت: | 50Ω |
|---|---|---|---|
| گواهینامه: | ISO-9001-2015 | دی الکتریک: | PEI/PLF |
| نوع: | کانکتور RF | جنسیت: | نر |
| دوام: | 500 چرخه | ||
| برجسته کردن: | کانکتور کواکسیال RF مردانه MSSM,کانکتور RF فولاد ضد زنگ MF147A,کانکتور RF 1.0 میلی متری برای کابل |
||
2. ارتباطات ماهواره‌ای: ارتباطات ماهواره‌ای برای اطمینان از انتقال سیگنال پایدار به کانکتورهای RF با کارایی بالا نیاز دارد. قابلیت اطمینان و پایداری کانکتورهای MSSM آنها را برای تجهیزات ارتباطات ماهواره‌ای ایده‌آل می‌کند.
خط تولید MSSM شامل کانکتورهای موج میلی‌متری با کارایی بالا است که برای کار در فرکانس‌های تا 40 گیگاهرتز طراحی شده‌اند. این کانکتورها از اتصالات رزوه ای رابط هوا استفاده می‌کنند و با کانکتورهای سری SSMA سازگار هستند و انعطاف‌پذیری را فراهم می‌کنند. ویژگی‌های کلیدی سری MSSM شامل فرم فاکتور کوچک، ساختار سبک، فرکانس کاری بالا و عملکرد اتصال قابل اعتماد است. در نتیجه، آنها به طور گسترده در اندازه‌گیری‌های مایکروویو با فرکانس بالا و دستگاه‌های موج میلی‌متری استفاده می‌شوند.
مشخصات:
توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.
| مشخصات الکتریکی | |
| امپدانس | 50 اهم |
| محدوده فرکانس | DC~40گیگاهرتز |
| ولتاژ دی الکتریک | 500VRMS* |
| مقاومت عایق | بزرگتر یا مساوی5000 مگا اهم |
| VSWR | کوچکتر یا مساوی 1.07+0.007f |
| درجه کیفیت | درجه کارایی بالا |
| مشخصات مکانیکی و مواد | |
| هادی مرکزی | آبکاری طلافولاد ضد زنگ غیرفعال شدهعایق |
| برنز بریلیم | آبکاری طلافولاد ضد زنگ غیرفعال شدهعایقدی الکتریک |
| PLF/PEIمحدوده دما-55 ~ +125 | درجه سانتیگراد |
| ویژگی: | 1. عملکرد فرکانس بالا: کانکتورهای سری MSSM برای پشتیبانی از محدوده فرکانس تا 40 گیگاهرتز طراحی شده‌اند. این ویژگی فرکانس بالا آنها را برای ارتباطات موج میلی‌متری، سیستم‌های رادار و کاربردهای RF با دقت بالا ایده‌آل می‌کند.2. طراحی مینیاتوری: کانکتورهای MSSM کانکتورهای RF مینیاتوری برای کاربردهایی هستند که صرفه‌جویی در فضا مورد نیاز است، مانند دستگاه‌های ارتباطی تلفن همراه و آنتن‌های کوچک. اندازه فشرده آنها به تحقق اتصالات با کارایی بالا در فضای محدود کمک می‌کند. |
3. مکانیزم قفل رزوه ای: این کانکتورها دارای طراحی قفل رزوه ای هستند که استحکام مکانیکی و عملکرد الکتریکی قابل اعتماد را فراهم می‌کند. مکانیزم قفل رزوه ای یک اتصال پایدار و قابل اعتماد را تضمین می‌کند، حتی تحت لرزش یا محیط‌های خشن.
4. قابلیت تعویض و سازگاری: کانکتورهای MSSM با کانکتورهای سری SSMA سازگار هستند، به این معنی که می‌توانند به صورت قابل تعویض استفاده شوند و انعطاف‌پذیری و راحتی بیشتری را برای کاربران فراهم می‌کنند. این سازگاری به کاربران اجازه می‌دهد تا نوع کانکتور مناسب را برای نیازهای خاص خود انتخاب کنند.
5. قابلیت اطمینان بالا: کانکتورهای MSSM به دلیل قابلیت اطمینان و پایداری بالا شناخته شده‌اند و قادر به حفظ عملکرد پایدار در شرایط مختلف محیطی هستند. این برای اطمینان از تداوم و قابلیت اطمینان سیستم‌های ارتباطی ضروری است.
نقشه طرح (میلی‌متر) و تصویر

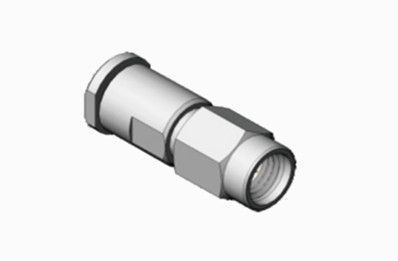

کانکتور کواکسیال RF فولاد ضد زنگ مردانه MSSM با کارایی بالا برای کابل MF147A
کاربرد:1. سیستم‌های رادار: در فناوری رادار، سیگنال‌های فرکانس بالا برای بهبود وضوح و برد حیاتی هستند و عملکرد فرکانس بالای کانکتورهای MSSM آنها را به بخشی ضروری از سیستم‌های رادار، به ویژه در کاربردهای رادار نظامی و غیرنظامی تبدیل می‌کند.2. ارتباطات ماهواره‌ای: ارتباطات ماهواره‌ای برای اطمینان از انتقال سیگنال پایدار به کانکتورهای RF با کارایی بالا نیاز دارد. قابلیت اطمینان و پایداری کانکتورهای MSSM آنها را برای تجهیزات ارتباطات ماهواره‌ای ایده‌آل می‌کند.
3. تجهیزات اندازه‌گیری RF با دقت بالا: در زمینه تست و اندازه‌گیری RF، اتصال دقیق کلید اطمینان از دقت نتایج اندازه‌گیری است. ویژگی‌های با کارایی بالای کانکتورهای MSSM آنها را برای انواع تجهیزات اندازه‌گیری RF با دقت بالا مناسب می‌سازد.
4. ایستگاه‌های پایه ارتباطات سیار: ایستگاه‌های پایه ارتباطات سیار به تعداد زیادی کانکتور RF برای توزیع و دریافت سیگنال نیاز دارند. طراحی مینیاتوری و قابلیت اطمینان بالای کانکتورهای MSSM آنها را برای ساخت و نگهداری ایستگاه‌های پایه ارتباطات سیار ایده‌آل می‌کند.
کاتالوگ محصولات:
آداپتور RF
آداپتور موج‌بر به کواکسیال
مهر و موم هرمتیک شیشه به فلز
| کانکتور سری J30J |
| مفاصل دوار مایکروویو |
| کابل‌های RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور RF نوع TNC |
| کانکتور RF نوع N |
| کانکتور RF BNC |
| کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر) |
| سایر آداپتورهای RF 1.0 میلی‌متری |
| 1. آداپتور RF زن به زن 1.0 میلی‌متری |
(شماره مدل: 1.0-KK)
2. آداپتور RF مرد به مرد 1.0 میلی‌متری
(شماره مدل: 1.0-JJ)
توجه:
ما بیش از 10,000 نوع
آداپتور
داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیاتخودبا ما تماس بگیرید.
