اتصال RF فولادی ضد زنگ زنانه با مایکروستریپ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| پوشش: | روکش طلا / غیرفعال سازی | مقاومت: | 50Ω |
|---|---|---|---|
| گواهینامه: | ISO-9001-2015 | دی الکتریک: | PEI/PLF |
| نوع: | کانکتور RF | جنسیت: | زن |
| دوام: | 500 چرخه | ||
| برجسته کردن: | اتصال RF زنانه سری MSSM مایکروستریپ,کانکتور RF فولاد ضد زنگ,اتصال RF از فولاد ضد زنگ با موج میلی متری,Microstrip Stainless Steel RF Connector,Milimeter Wave Stainless Steel RF Connector |
||
اتصال RF فولادی ضد زنگ زنانه با مایکروستریپ
خط تولید MSSM شامل کانکتورهای موج میلی متری با عملکرد بالا است که قادر به کار در فرکانس های تا 40GHz هستند.این کانکتورها از اتصالات خروجی هوا-دیالکتریک استفاده می کنند و با سری SSMA قابل تعویض هستند. با اندازه های جمع و جور، طراحی سبک وزن، فرکانس عملیاتی بالا و اتصال قابل اعتماد،کانکتورهای MSSM به طور گسترده ای در اندازه گیری های مایکروویو با فرکانس بالا و دستگاه های موج میلی متری استفاده می شوندویژگی های آنها آنها را به ویژه برای کاربردهایی که نیاز به فضای محدود و عملکرد فرکانس بالا دارند مناسب می کند.
مشخصات:
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | |
| مقاومت | 50Ω |
| محدوده فرکانس | DC ~40گاهرتز |
| دی الکتریک مقاومت ولتاژ | 500VRMS* |
| مقاومت عایق | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| درجه کیفیت | درجه عملکرد بالا |
| ویژگی های مواد و مکانیکی | |
| راننده مرکز | بریلیومبرنز Gباطری کهنه |
| هادی خارجی | بریلیومبرنز Gباطری کهنهفولاد ضد زنگ |
| عایق بندیDبرق | PLF/PEI |
| محدوده دما | -55 ~ +125°C |
ویژگی:
1ساختار اساسی
هادی داخلی: پلاگین پین مرکزی، برای اتصال کابل و رابط دستگاه برای دستیابی به اتصال اطلاعات استفاده می شود.
هدایت کننده خارجی: سوکت استوانه ای که وظیفه محافظت و تثبیت کانکتور را از محیط خارجی دارد.
عایق: بین هادی های داخلی و خارجی قرار دارد تا از تداخل سیگنال و مدار کوتاه جلوگیری شود.
2فرکانس کار: بستگی به ساختار فیزیکی کانکتور دارد، از جمله اندازه هادی های داخلی و خارجی، ماهیت ماده دی الکتریک و غیره.
3VSWR (VSWR): یکی از شاخص های مهم از مزایا اتصال، پایین تر VSWR، عملکرد بهتر است.
4. از دست دادن ورودی: از دست دادن سیگنال ناشی از فرآیند انتقال سیگنال، هرچه کوچک تر شود، کارایی انتقال سیگنال کانکتور بالاتر است.

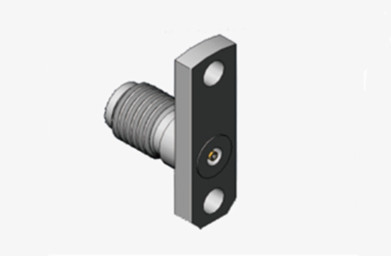

طرح طرح ((ملی متر) و تصویر اتصال RF فولادی ضد زنگ زنانه با مایکروستریپ
کاربرد:
1زمینه ارتباطات: در ارتباطات موبایل، داده های بی سیم، سیستم های پیج و سایر تجهیزات،کانکتورهای هم محوری RF MSSM برای انتقال سیگنال های فرکانس مایکروویو برای اطمینان از انتقال پایدار سیگنال های فرکانس بالا استفاده می شود.
2میدان پخش: در سیستم پخش، کانکتورهای هم محوری RF MSSM برای اتصال فرستنده و آنتن برای تحقق انتقال سیگنال های تلویزیونی استفاده می شوند.عملکرد الکتریکی خوب و دوام مکانیکی آن انتقال پایدار سیگنال های پخش را تضمین می کند.
کاتالوگ محصول
| آداپتور RF |
| راهنمای موج به آداپتور هم محوری |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| مجموعه های کابل های RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
سایر آداپتورهای RF 1.0mm
1. 1.0mm زن به زن آداپتور RF
(نمره مدل: 1.0-KK)
2. 1.0mm مرد به مرد آداپتور RF
(نمره مدل: 1.0-JJ)
توجه:
ما بیش از 10000 نوعآداپتوراگر کانکتور شما استفاده نمی شود یافت شده است، لطفا با ما تماس بگیرید با detai خود را..
