جزئیات محصول:
پرداخت:
|
| نام محصول: | کانکتور RF SSMB | آبکاری: | روکش طلا |
|---|---|---|---|
| دوام: | 500 چرخه | مواد تماس: | مس، برلیوم برنز |
| مواد: | مس | استاندارد طراحی:: | IEC 1169-33 |
| نوع: | سر راست | جنسیت: | نر |

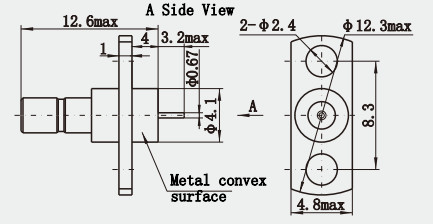

اتصال RF دقیق SSMB مرد فلنج نصب شده با طراحی یکپارچه مایکروستریپ برای یکپارچگی سیگنال بهینه
محصولات سری SSMB نشان دهنده یک کلاس از کانکتورهای کواکسیال فرکانس رادیویی فشرده و سریع هستند که با توجه به استاندارد IEC60169-19 طراحی و تولید می شوند.این کانکتورها با ابعاد فشرده خود قابل توجه هستند، ساخت سبک و طراحی کاربر پسند، آنها را برای استفاده در دستگاه های رادیویی فشرده و ابزارهای دقیق مناسب می کند.
مشخصات:
| ویژگی های الکتریکی | ||
| مقاومت | 50 اوم | |
| محدوده فرکانس | DC~3GHz | |
| ولتاژ نامی | 170VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 500VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | ≥2000MOhm | |
| مقاومت تماس | هادی خارجی | ≤5.5mΩ |
| مدير مرکزي | ≤2.5mΩ | |
| VSMR | ≤1.35 | |
جزئیات محصول
| ویژگی های مواد و مکانیکی | |||
| راننده مرکز | مرد/پلاک | مس | زره دار |
| زنانه/سوکت |
برنزی بریلیوم
|
زره دار | |
| تماس با مقاومت | برنزی بریلیوم | زره دار | |
| پوسته / محفظه | مس | زره دار | |
| عایق ها | PTFE | ||
| حلقه مهر | لاستیک سیلیکونی | ||
| دوام | 500 چرخه | ||
| تطابق با RoHS | آره |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 0.6N حداکثر |
| نیروی جدا کردن | 0.6 N حداکثر |
مشخصات محیط زیست:
| دمای کار | -65 تا +165 درجه C |
| رتبه بندی IP (متزامن) | IP64 |
ویژگی ها:
کانکتورهای سری SSMB به طور گسترده ای در تجهیزات رادیویی و ابزارهای الکترونیکی به دلیل اندازه کوچک، وزن سبک، سهولت استفاده، محدوده فرکانس عملیاتی گسترده استفاده می شوند.عملکرد الکتریکی عالی، و قابلیت اطمینان بالا.
کاربرد:
به دلیل اندازه های جمع و جور خود، کانکتورهای SSMB نیز برای استفاده در محیط های فضای محدود مانند هواپیمایی، هوافضا و تجهیزات پزشکی مناسب هستند.که در میان بخش های بالا هستند که در آن این کانکتورها استفاده می شوند.
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
