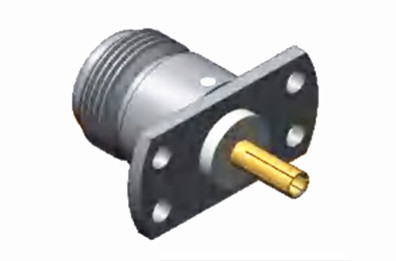

N-Type Female Flange PCB Mount RF Connector طلا شده / نیکل شده
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | آبکاری: | زره پوشانده/نیکل پوشانده |
|---|---|---|---|
| امپدانس: | 50Ω | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | N-KFD19 | جنسیت: | زن |
| برجسته کردن: | کانکتور کواکسیال RF نیکل شده,فلانژ زنانه PCB Mount RF Connector,N نوع PCB Mount RF Connector,Female Flange PCB Mount RF Connector,N Type PCB Mount RF Connector |
||
راه حل نهایی برای کاربردهای RF با عملکرد بالا N-type Female Flange PCB Mount RF Connector
کانکتورهای نوع N، کانکتورهای کواکسیال با قابلیت ضد ارتعاش خوب و ویژگی های الکتریکی و محدوده فرکانسی معمولی تا 11 گیگاهرتز هستند.محدوده فرکانس ما مي تونه به 18 گيرهگاهت برسهآنها برای انواع مختلفی از کابل های RF مناسب هستند و معمولاً در هواپیمایی، هوافضا، رادار، مایکروویو، ارتباطات دیجیتال، ابزارهای آزمایش و اندازه گیری و غیره استفاده می شوند.ما ارائه سفارشی برای مختلف N-نوع کانکتورها و آداپتورها برای پاسخگویی به نیازهای مختلف مشتری.ما می توانیم راه حل مناسبی برای نیازهای شما ارائه دهیم..
مشخصات
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | برنج، زره دار |
| ماده | فوسفور برنز، طلا شده | |
| تماس مقاوم | فوسفور برنز | لیاقت نیکل شده غیرفعال |
| پوسته / محفظه | مس فولاد ضد زنگ | زره پوشانده |
| کلیمپ کابل | مس | بر روی نیکل |
| گاسکت | لاستیک سیلیکونی | |
| عایق | PTFE | |
| دوام | 500 چرخه | |

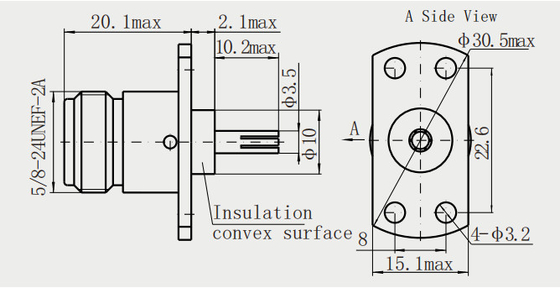

نقشه ی دقیق
کاربردها:
-
هواپیمایی و فضا: کانکتورهای نوع N معمولاً در سیستم های هواپیمایی مانند ارتباطات هواپیما، ناوبری و سیستم های نظارتی استفاده می شوند.
-
سیستم های رادار: این کانکتورها در سیستم های رادار برای ارائه اتصالات قابل اعتماد و با عملکرد بالا برای انتقال و دریافت سیگنال های RF استفاده می شوند.
-
ارتباطات مایکروویو و بی سیم: کانکتورهای نوع N در سیستم های مایکروویو مانند ارتباطات ماهواره ای، ایستگاه های پایه سلولی و تجهیزات شبکه بی سیم استفاده می شوند.
-
ابزار آزمایش و اندازه گیری: این کانکتورها در تجهیزات آزمایش، اسیلوسکوپ ها، تحلیلگرهای طیف و سایر ابزار اندازه گیری برای اطمینان از انتقال دقیق و پایدار سیگنال استفاده می شوند.
-
دستگاه های پزشکی: کانکتورهای نوع N در تجهیزات تصویربرداری پزشکی مانند دستگاه های MRI و دستگاه های اشعه ایکس برای تسهیل اتصال کابل های RF استفاده می شوند.
-
الکترونیک مصرفی: این کانکتورها را می توان در دستگاه های الکترونیکی مختلف مصرفی، از جمله تلویزیون ها، رادیو ها و سیستم های صوتی، برای اتصال کابل های RF و آنتن ها یافت.
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| کانکتور RF SMA/SSMA |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنمای موج به آداپتور هم محوری |
| کانکتور RF MCX/MMCX |
| کانکتور RF SMP/SSMP |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| رابط های امواج میلی متری ((2.4mm، 2.92mm) |
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
