N زنانه 50Ω فلنج PCB Mount RF Connector با مایکروستریپ طولانی برای عملکرد بهینه RF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | آبکاری: | زره پوشانده/نیکل پوشانده |
|---|---|---|---|
| امپدانس: | 50Ω | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | N-KB3A | جنسیت: | زن |
| برجسته کردن: | کانکتور RF PCB نیکل شده,N کانکتور RF فلنج زنانه,N-type RF Coaxial Connector: کانکتور هم محوری نوع N,N Female Flange RF Connector,N Type RF Coaxial Connector |
||

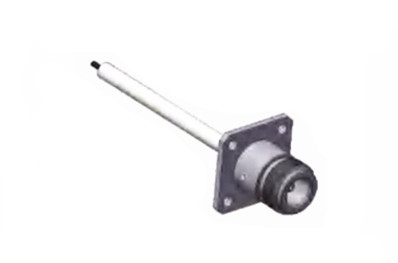

N زنانه 50Ω فلنج PCB نصب کنتاکتور RF با مایکروستریپ طولانی
کانکتورهای نوع N کانکتورهای کواکسیال با قابلیت ضد ارتعاش خوب و ویژگی های الکتریکی و محدوده فرکانسی معمولی تا 11GHz هستند.محدوده فرکانس ما مي تونه تا 18 گيگاهرتز باشهآنها برای انواع مختلفی از کابل های RF مناسب هستند و معمولاً در هواپیمایی، هوافضا، رادار، مایکروویو و ارتباطات دیجیتال، ابزارهای آزمایش و اندازه گیری و غیره استفاده می شوند.ما می توانیم کانکتورهای مختلف نوع N و آداپتورهای مطابق با نیازهای مختلف مشتریان سفارشی.
مشخصات
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | مس،
بر روی نیکل |
| ماده | فوسفور برنز
بر روی نیکل |
|
| تماس مقاوم | فوسفور برنز | بر روی نیکل |
| پوسته / محفظه | مس فولاد ضد زنگ |
بر روی نیکل |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

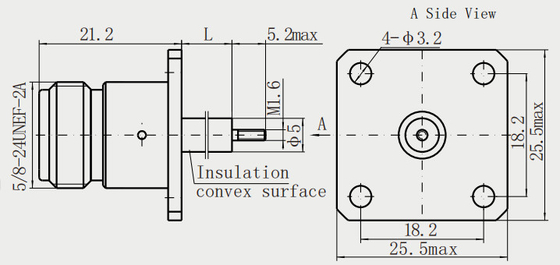

نقشه ی دقیق
کاربردها:
کانکتور نوع N یک نوع کانکتور کواکسیال RF است که عمدتا برای اتصال کابل های کواکسیال استفاده می شود. این کانکتور با ضد آب بودن خود مشخص می شود.طراحی ضد آب و هوا و اتصال رشته ای که می تواند برای قفل کردن در محل چرخش کنداندازه متوسط و طراحی قابل اعتماد آن را به یکی از اولین کانکتورهای پشتیبانی از سیگنال های فرکانس مایکروویو تبدیل می کند.
کاربردهای کانکتورهای نوع N گسترده است، از جمله اما محدود به سیستم های ارتباطی، سیستم های رادار، سیستم های رادیویی، و همچنین ابزارهای آزمایش و اندازه گیری نیست.با توجه به توانایی آن برای رسیدگی به فرکانس ها تا 18GHz، به ویژه برای دستگاه ها و سیستم هایی که نیاز به پردازش سیگنال های فرکانس بالا دارند مناسب است.
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنمای موج به آداپتور هم محوری |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
