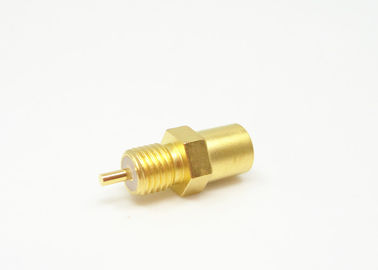

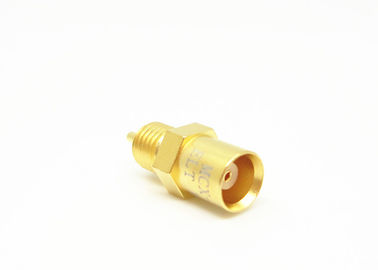

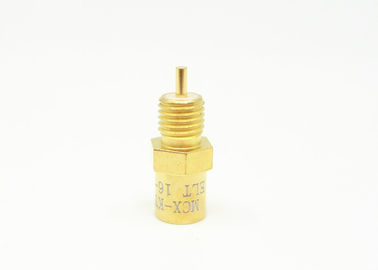

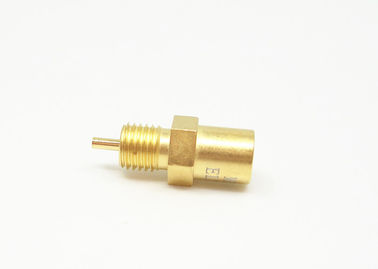

50Hm Straight MCX RF Connector سازه ای با پوشش طلا اندود
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور MCX RF | آبکاری: | روکش طلا |
|---|---|---|---|
| امپدانس: | 50Ω | دوام: | 500 چرخه |
| مطالب تماس: | برنج ، BeCu | مواد: | باس |
| استاندارد طراحی:: | IEC 60169-17 | تایپ کنید: | سر راست |
| برجسته کردن: | اتصال کواکسیال mcx,اتصال کابل mcx |
||
50 اهم مستقیم MCX زنانه سوکت RF کابل اتصال کواکسیال با طلا اندود
TYPE MCX RF Connector نوعی اتصالات مینیاتوری با ضربه محکم و ناگهانی در اتصال است. امپدانس مشخصه دارای دو نوع است: 50 و 70. ویژگی اتصال دهنده ها در حجم کوچک، سبک وزن، ساختار مختصر، آسان برای استفاده است. آنها به طور گسترده در سیستم موقعیت یابی جهانی، دیجیتال کامپیوتر شخصی، انواع ابزار رادیو، تجهیزات الکترونیکی کوچک و سیستم WLAN استفاده می شود.
اتصال کواکسیال سری RF MCX به تجهیزات مورد نیاز وزن و حجم اعمال می شود، فرکانس عملکرد می تواند به 66GHz برسد، با استفاده از طراحی پلاگین، اندازه رابط با SMB مشابه است، اما حجم حدود 30٪ کوچکتر است، تماس قابل اعتماد تر است، اتصال سریع تر است، که می تواند نیاز به ارتباطات دیجیتالی را به شدت و مینیاتوری برآورده کند.
برنامه های اتصال MCX این است که اندازه، وزن، عملکرد و سهولت جمع آوری، ملاحظات رانندگی در تصمیم طراحی نهایی است. به طور معمول، این شامل GPS، ارتباطات بی سیم (WLAN و تلفن همراه) و خودرو است.
امکانات:
- اتصاالت سریع اتصال / قطع اتصال زمان را کاهش می دهد
- دارای طیف گسترده ای از کابلهای کواکسیال نیمه سخت و قابل انعطاف مینیاتوری RG است
- اتصالات MCX در نسخه های زاویه مستقیم یا راست، و همچنین، درپوش، دو پانل سوراخ، پانل 4 سوراخ یا گزینه های Mountless در دسترس هستند.
- کم هزینه همراه با کیفیت بالا.
- عملکرد پهن باند با انعکاس کم از DC تا 6 گیگاهرتز.
- امپدانس 50 اهم
- در دسترس برای اتصال به صنعت استاندارد کابل و به عنوان یک مدار چاپی مدار چاپی
- ارائه عملکرد تکرار پذیر
مشخصات:
| مشخصات برق | ||
| امپدانس | 50 اهم | |
| محدوده فرکانس | DC ~ 6GHz | |
| ولتاژ محاسبه شده | 250 VRMS (حداکثر سطح دریا) | |
| Dielectrics مقاومت در برابر ولتاژ | 750 VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | > = 2000 مگابایت | |
| تماس با مقاومت | هادی خارجی | <= 2.5mOhm |
| هادی مرکز | <= 5.0mOhm | |
| VSMR | <= 1.3 | |
| مشخصات مواد و مكانيكي | |||
| مدير مرکز | مرد / پلاگین | برنج | روکش طلا |
| زن / سوکت | برنز Sn-P | روکش طلا | |
| تماس مقاومتی | بریلیم برنز | نیکل پوشیده شده | |
| شل / مسکن | برنج، فولاد ضد زنگ | نیکل پوشیده شده | |
| مقره ها | PTFE | ||
| حلقه آب بندی | لاستیک سیلیکون | ||
| طول عمر | 500 چرخه | ||
| سازگار با RoHS | بله |
| تماس با مرکز تماس | سرامیک |
| قطع ارتباط خارجی | سرامیک |
| چرخه جفتگیری | 500 چرخه |
| تماس با حفظ | 10 نان دقیقه |
| احتباس کابل | 100N دقیقه |
| جفتگیری | حداکثر 13.6N |
| Un-Coupling Force | حداکثر 13.6N |
مشخصات محیطی:
| دمای عملیاتی | -30 تا +70 درجه سانتیگراد |
| رتبه IP (مستهجن) | IP64 |
طراحی محصول:
کاربرد:
- صنایع بی سیم
- تجهیزات ارتباطی
- تجهیزات اندازه گیری
- آنتن ها
- ایستگاه های پایه
- مخابرات
- کامپیوترها
- شبکه های
- ابزار دقیق
- تست و اندازه گیری
- مودم های کابلی با سرعت بالا
- Satcom
- PC / LAN
- خودرو (جی پی اس)
- پخش
توجه داشته باشید:
ما دارای بیش از 10،000 نوع محصولات متصل ((BNC، TNC، MCX، MMCX، SMA، SSMA، SMB، SSMB، BMA، SBMA، SMC، SC، SMP، SSMP و غیره)،)، اگر اتصال مورد استفاده شما پیدا نشد، لطفا با جزئیات تماس بگیرید
