اتصال دهنده های مهر و موم شیشه ای به فلزی سر ناخن نوک پین RF Feedthroughs JMC-099
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | شیشه به مهر و موم های هرمتیک فلزی | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | دیگر | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | مجرد | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | اتصالات الکتریکی hermetic,اتصال مینی RF |
||
کانکتورهای آببند شیشهای به فلزی با پین سر میخ و نوک نوک RF
آببندهای RF/DC شیشهای به فلزی /هدرهای چند پین /کانکتور نامیده میشود عایق شیشهای. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببند هستند.
شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا تفجوشی شده و سطح آن طلاکاری شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، آببند، با قابلیت اطمینان بالا هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | آببندهای شیشهای به فلزی |
| امپدانس | دیگر |
| نوع | 1 پین |
| ردیفها | 1 ردیف |
| رنگ | طلاکاری شده |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥300V |
|
آببندی نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایقی | ≥2000MΩ برای تک پین، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65℃~+260℃ |
ویژگیها:
-اندازه کوچک
-سبک وزن
-آببند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
محدوده کاربرد گسترده بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. میتوان از آن با محصولات SMA و موج میلیمتری استفاده کرد.
مزایا:
-1.27 میکرومتر طلاکاری شده
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و مقرون به صرفه
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی

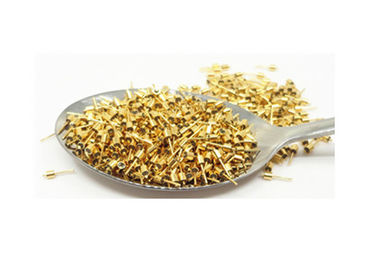

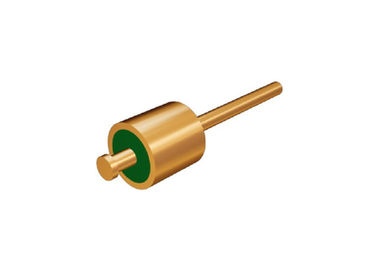

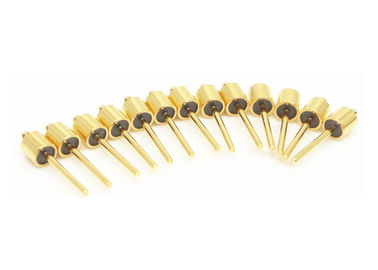

تصویر جزئی
لیست محصولات: کاتالوگ-آببندهای شیشهای به فلزی.pdf
| سری JM تک پین RF 50 اهم | انتخاب لحیمکاری، جفتگیری و اتصال |
| سری استاندارد JM تک پین RF 50 اهم | انتخاب لحیمکاری، جفتگیری و اتصال |
| سری غیر استاندارد JM تک پین RF 50 اهم | انتخاب لحیمکاری، جفتگیری و اتصال |
| سری JK تک پین DC | انتخاب لحیمکاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیمکاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیمکاری و اتصال سر میخ |
|
سری JMC هدر چند پین
|
1-9 پین با 1-3 ردیف برای انتخاب |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای آببند شیشهای به فلزی داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
