هدر پین تکی RF 50 اهم آب‌بندی شیشه‌ای به فلز M2516-59-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | گواهی: | ROHS ISO-9001-2015 |
|---|---|---|---|
| مواد: | Kovar 4J29 | سنجاق: | پین |
| شیشه ای: | 7052،7070 ، DM308 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| بسته بندی: | مهر و موم های فلزی | شکل: | شیشه پخت و پز به مهر و موم فلزی کوار |
| نام تجاری: | ELT(Elite) | اندازه: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | هدر پین تکی RF 50 اهم,کانکتور آب‌بندی شیشه‌ای به فلز,فیدترو RF M2516-59-JH |
||

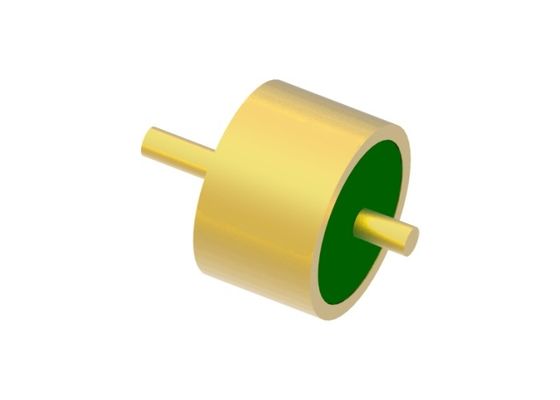

آب بندی شیشه ای هرمتیک RF تک پین 50 اهم با سطح اتصال سیم طلایی
مشخصات M2516-59-JH:
| نام محصول | آب بندی های هرمتیک شیشه به فلز |
| امپدانس | RF 50 اهم |
| نوع | 1 پین |
| ردیف ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | DC-18GHz |
| VSWR | 1.35 |
| ولتاژ قابل تحمل | ≥500V |
|
هرمتیکی نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایق | ≥2000MΩ |
| دمای عملیاتی | -65℃~+260℃ |
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلایی، لحیم کاری و روش جفت شدن برای انتخاب
کاربرد:
طیف وسیعی از کاربردهای بسته های الکترونیکی، ماهواره ها، رادار و سایر موارد در زمینه های هوافضا، فضانوردی و خودرو. می توان از آن با محصولات SMA و امواج میلی متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
-کنترل دقیق تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و مقرون به صرفه
-موجودی زیاد برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی

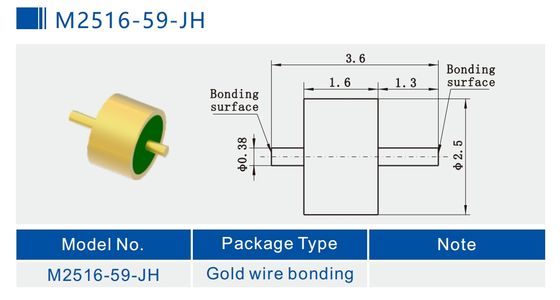

تصویر جزئی (میلی متر) از M2516-59-JH
کاتالوگ-آب بندی های هرمتیک شیشه به فلز.pdf
آب بندی های هرمتیک شیشه به فلز RF/DC /هدرهای چند پین /کانکتور نیز نامیده می شود عایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزا با الزامات آب بندی گاز استفاده می شوند. آنها یکی از حیاتی ترین اجزا در اجزای آب بندی هستند.
از شیشه با ثابت دی الکتریک پایین و اتلاف دی الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می شود. بدنه و هادی از آلیاژ کوار ساخته شده است که تحت دمای بالا زینتر شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک های پایانی مانند اتصال سیم طلایی، لحیم کاری و جفت شدن و غیره است. عایق های شیشه ای کوچک، سبک وزن، هرمتیک، با قابلیت اطمینان بالا هستند و در سال های اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفته اند.
لیست محصولات:
| سری JM تک پین RF 50 اهم | انتخاب جفت شدن لحیم کاری و اتصال |
| سری استاندارد JM تک پین RF 50 اهم | انتخاب جفت شدن لحیم کاری و اتصال |
| سری غیر استاندارد JM تک پین RF 50 اهم | انتخاب جفت شدن لحیم کاری و اتصال |
| سری JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال سر میخ |
|
سری JMC هدر چند پین
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای آب بندی هرمتیک شیشه به فلز داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
