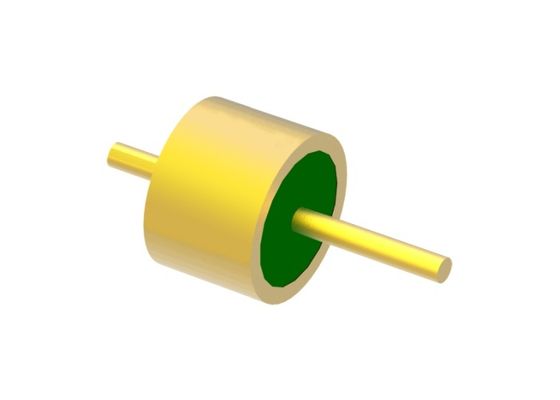

50 اهم RF هدر پین تکی مهر و موم شیشه به فلز M2014-16-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | گواهی: | ROHS ISO-9001-2015 |
|---|---|---|---|
| مواد: | Kovar 4J29 | سنجاق: | پین |
| شیشه ای: | 7052،7070 ، DM308 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| بسته بندی: | مهر و موم های فلزی | شکل: | شیشه پخت و پز به مهر و موم فلزی کوار |
| نام تجاری: | ELT(Elite) | اندازه: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | هدر پین تکی RF 50 اهم,مهر و موم هرمتیک شیشه به فلز,کانکتور مهر و موم شده M2014-16-JH |
||
آب‌بندی شیشه‌ای فلزی هرمتیک RF تک پین 50 اهم با سطح اتصال سیم طلایی
مشخصات M2014-16-JH:
| نام محصول | آب‌بندی‌های شیشه‌ای فلزی هرمتیک |
| امپدانس | RF 50 اهم |
| نوع | 1 پین |
| ردیف‌ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | کووار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | DC-18GHz |
| VSWR | 1.35 |
| ولتاژ قابل تحمل | ≥500V |
|
هرمتیکی نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایق | ≥2000MΩ |
| دمای عملیاتی | -65℃~+260℃ |
ویژگی‌ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار وقابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلایی، لحیم‌کاری و روش جفت‌گیری برای انتخاب
کاربرد:
طیف گسترده‌ای از بسته‌های الکترونیکی، ماهواره‌ها، رادار و سایر موارد در زمینه هوانوردی، هوافضا و خودرو. می‌توان از آن با محصولات SMA و موج میلی‌متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
-کنترلتلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدماتمقرون به صرفه
-موجودی زیاد برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی

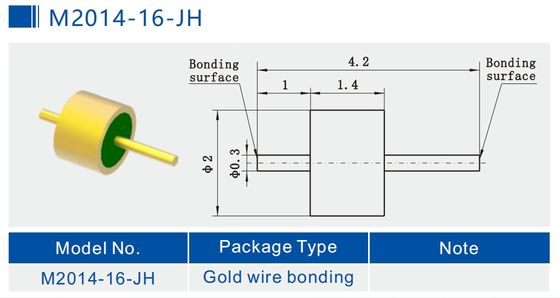

تصویر جزئی (میلی‌متر) ازM2014-16-JH
کاتالوگ-آب‌بندی‌های شیشه‌ای فلزی هرمتیک.pdf
آب‌بندی‌های شیشه‌ای فلزی هرمتیک RF/DC Feedthroughs /هدرهای چند پین /کانکتورنیز نامیده می‌شودعایق شیشه‌ای. آنها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزا با الزامات آب‌بندی گاز استفاده می‌شوند. آنها یکی از حیاتی‌ترین اجزا در اجزای آب‌بندی هستند.
از شیشه با ثابت دی‌الکتریک پایین و اتلاف دی‌الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می‌شود. بدنه و هادی ازآلیاژ کووارساخته شده است که تحت دمای بالا زینتر شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک‌های پایانی مانند اتصال سیم طلایی، لحیم‌کاری و جفت‌گیری و غیره است. عایق‌های شیشه‌ای کوچک، سبک وزن، هرمتیک، بسیار قابل اعتماد هستند و در سال‌های اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفته‌اند.
لیست محصولات:
| سری JM تک پین RF 50 اهم | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| سری استاندارد JM تک پین RF 50 اهم | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| سری غیر استاندارد JM تک پین RF 50 اهم | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| سری JK تک پین DC | انتخاب لحیم‌کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم‌کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم‌کاری و اتصال سر ناخن |
|
سری JMC هدر چند پین
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوعکانکتورهای آب‌بندی شیشه‌ای فلزی هرمتیکداریم،اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
