کانکتورهای RF Feedthru برای بسته‌های سفارشی با مهر و موم شیشه به فلز 50 اهمی 1 پین هرمتیک M2520
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | سنجاق: | پین |
|---|---|---|---|
| ماده پین: | Kovar 4J29 | جنس شیشه: | 7052،7070 ، DM308 |
| هرمسی: | <1.01325 x 10e-08 std.cc/s | گواهی: | ROHS ISO-9001-2015 |
| بسته بندی: | مهر و موم های فلزی | ناگزیر بودن: | RF 50 اهم |
| نام تجاری: | ELT(Elite) | ODM: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | RF Feedthru هرمتیک 1 پین,کانکتور مهر و موم شیشه به فلز 50 اهمی,M2520 Feedthru برای بسته‌های سفارشی |
||

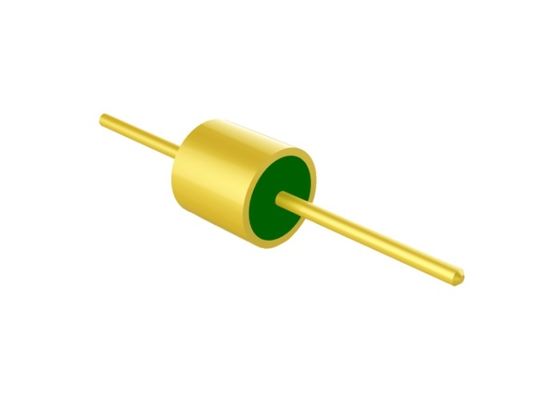

مهر و موم شیشه ای هرمتیک تک پین 50 اهم RF Feedthru برای بسته های سفارشی

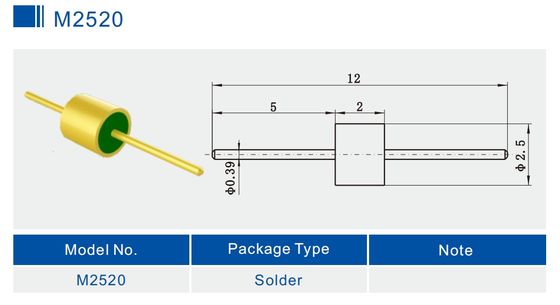

مشخصات M2520:
| نام محصول | مهر و موم شیشه ای هرمتیک |
| امپدانس | 50 اهم RF |
| نوع | 1 پین |
| ردیف ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | کووار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | DC-18GHz |
| VSWR | 1.35 |
| ولتاژ تحمل | ≥500V |
|
هرمتicity نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایق | ≥2000MΩ |
| دمای عملیاتی | -65℃~+260℃ |
معرفی
فیدتروهای RF/DC مهر و موم شیشه ای هرمتیک /هدرهای چند پین /کانکتور نامیده می شود عایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزایی که نیاز به آب بندی گاز دارند، استفاده می شوند. آنها یکی از حیاتی ترین اجزا در اجزای آب بندی هستند.
از شیشه با ثابت دی الکتریک پایین و تلفات دی الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می شود. بدنه و هادی از آلیاژ کووار ساخته شده است که تحت دمای بالا زینتر شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک های پایانی مانند اتصال سیم طلا، لحیم کاری و جفت گیری و غیره است. عایق های شیشه ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سال های اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت گیری برای انتخاب
کاربرد:
طیف گسترده ای از بسته های الکترونیکی، ماهواره ها، رادار و سایر موارد در زمینه های نظامی، هوافضا، فضانوردی و خودرو. می توان از آن با محصولات SMA، موج میلی متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و کارایی بالا
-موجودی زیاد برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| 50Ω RF تک پین سری JM | انتخاب لحیم کاری جفت گیری و اتصال |
| 50Ω RF تک پین سری استاندارد JM | انتخاب لحیم کاری جفت گیری و اتصال |
| 50Ω RF تک پین سری غیر استاندارد JM | انتخاب لحیم کاری جفت گیری و اتصال |
| DC تک پین سری JK | انتخاب لحیم کاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیم کاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیم کاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای هرمتیک شیشه ای به فلزی داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
