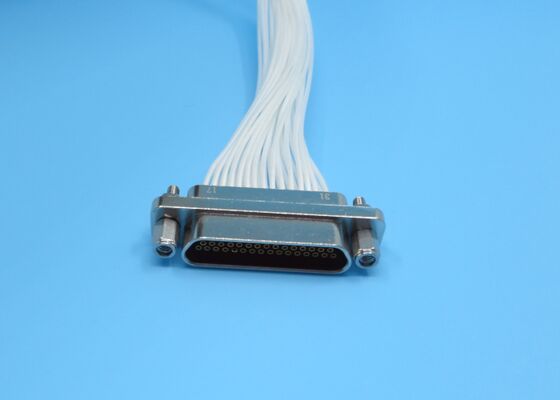

کانکتور سری J30J مستطیل شکل 51 با گیرنده ماده با سیم برای ارتباط بی سیم تماس دارد

تصویر بزرگ : کانکتور سری J30J مستطیل شکل 51 با گیرنده ماده با سیم برای ارتباط بی سیم تماس دارد بهترین قیمت

جزئیات محصول:

محل منبع:	Xi'an ، چین
نام تجاری:	ELT
گواهی:	ISO Certificates
شماره مدل:	J30J-51ZKP-500

پرداخت:

مقدار حداقل تعداد سفارش:	در انبار
قیمت:	Depending on the quantity
جزئیات بسته بندی:	کارتن
زمان تحویل:	۵ تا ۱۰ روز کاری برای مقدار موجود
شرایط پرداخت:	T/T یا LC
قابلیت ارائه:	به عنوان الزامات

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتورهای سری J30J	نام دیگر:	اتصالات Micro D
هادی مرکزی:	آلیاژ مس ، آبکاری طلا	هادی بیرونی:	آلیاژ آلومینیوم ، آبکاری نیکل
سبک:	ظرف ماده	DWV:	800 ولت
پایان تماس:	پیچیدن	مقاومت عایق:	≥5000MΩ
تماس/پین:	51 مخاطبین	دی الکتریک عایق:	PBT
دمای عملیاتی:	-55℃~+125℃	دمای ذخیره سازی:	-55℃~+125℃
کابل جفت گیری:	AFR-250، سیم سفید 0.10mm2 ~0.15mm2	طول سیم:	1000 میلی متر، 500 میلی متر، 300 میلی متر، 200 میلی متر
سفارشی سازی:	طول سیم های مختلف
برجسته کردن:	کانکتور مستطیلی سری J30J با ۵۱ پین,کانکتور مادگی برای ارتباطات بی‌سیم,کانکتور سری J30J با سیم , female receptacle connector for wireless communication , J30J Series connector with wire

توضیحات محصول:

کانکتورهای میکرو مستطیلی سری J30J برای کاربردهایی طراحی شده‌اند که نیازمند اندازه فوق‌العاده فشرده، ساختار سبک و قابلیت اطمینان بالا هستند. سری J30J به عنوان یک کانکتور مینیاتوری با چگالی بالا که برای مقاومت در برابر محیط‌های سخت ساخته شده است، به عنوان یک جزء حیاتی در کوچک‌سازی و بهینه‌سازی وزن سیستم‌های الکترونیکی مدرن عمل می‌کند.

سیستم تماس
دارای پین‌های انعطاف‌پذیر پیچشی با گام تماس 1.27 میلی‌متر برای عملکرد الکتریکی پایدار است.
پیکربندی‌های تماس موجود: 9، 15، 21، 25، 31، 37، 51، 66، 74 و 100 پین.
تماس‌ها از آلیاژ مس با روکش طلا ساخته شده‌اند تا مقاومت تماس پایین و مقاومت عالی در برابر خوردگی را ارائه دهند.

محفظه و شیلدینگ
در آلیاژ آلومینیوم با روکش نیکل بدون الکترولیت مقاوم قرار گرفته‌اند تا دوام و شیلدینگ مؤثر را فراهم کنند.
مجهز به کوپلینگ رزوه دار برای اطمینان از اتصال ایمن و مقاوم در برابر لرزش در شرایط عملیاتی دشوار.

گزینه‌های ترمینال
از چندین سبک ترمینال پشتیبانی می‌کند، از جمله ترمینال لحیم کاری، نصب PCB زاویه راست / مستقیم و مونتاژ سیم به سیم.

چیدمان تماس:

کانکتور سری J30J مستطیل شکل 51 با گیرنده ماده با سیم برای ارتباط بی سیم تماس دارد 0

داده‌های فنی:

ابعاد طرح کلی کانکتور سری J30J 51 تماسی سوکت مادگی:

مدل محصول	J30J-51ZKP-500 ( 51 پین، سوکت مادگی، طول سیم 500 میلی‌متر)
فنی		مواد و پرداخت
امپدانس	/	هادی مرکزی	آلیاژ مس، روکش طلا
DWV	800 ولت	هادی خارجی	آلیاژ آلومینیوم، روکش نیکل
مقاومت عایق	>5000MΩ	دی‌الکتریک عایق	PBT
دما	دمای عملیاتی: -55 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد دمای ذخیره‌سازی: -55 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

کانکتور سری J30J مستطیل شکل 51 با گیرنده ماده با سیم برای ارتباط بی سیم تماس دارد 1

کاربردها:

کانکتورهای RF ما به عنوان مرکز عصبی قابل اعتماد برای سیستم‌های هوافضا و الکترونیکی عمل می‌کنند.

مهندسی شده برای مقاومت در برابر لرزش و دماهای شدید، آنها انتقال سیگنال مایکروویو بدون اتلاف را در شرایط عملیاتی پیچیده تضمین می‌کنند - که شامل رادار، ارتباطات ماهواره‌ای و سیستم‌های تلمتری و کنترل می‌شود. با پرداختن به نیازهای کابل‌کشی با چگالی بالا در رادارهای آرایه فازی و ماهواره‌های LEO، ما راه‌حل‌های اتصال چند کاناله سبک و مینیاتوری ارائه می‌دهیم که موفقیت حیاتی‌ترین مأموریت‌های شما را تضمین می‌کند.

کانکتور سری J30J مستطیل شکل 51 با گیرنده ماده با سیم برای ارتباط بی سیم تماس دارد 2

سفارشی‌سازی:

کانکتورهای سری J30J خود را با خدمات سفارشی‌سازی محصول Elite Electronics سفارشی کنید:

ما همچنین می‌توانیم پین‌های خاصی مانند 12 پین، 24 پین، 35 پین، 39 پین، 41 پین را سفارشی کنیم، ما قبل از سفارشی‌سازی، ارزیابی پروژه را توسط مهندس خود انجام خواهیم داد.
