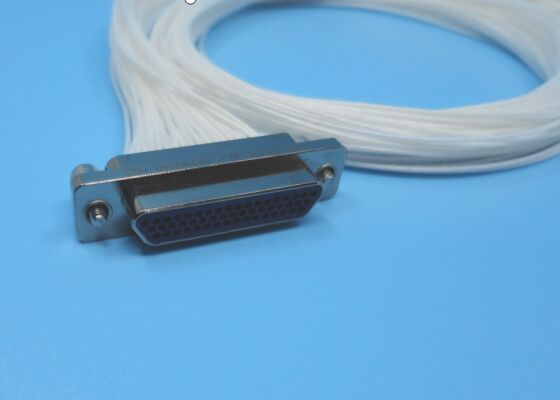

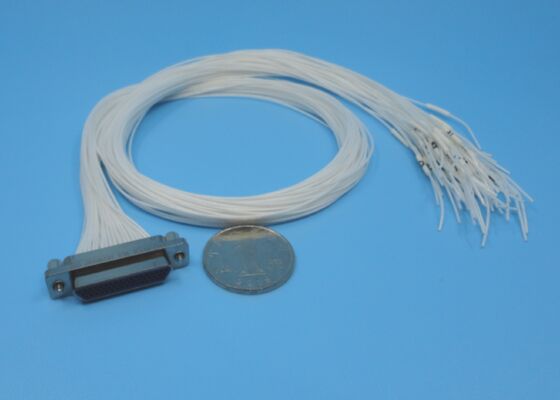

J30J سری کانکتور مستطیل مرد پلگ 51contacts مرد پلگ با طول سیم Crimping 500mm برای قطعات اتصال مدار
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتورهای سری J30J | نام دیگر: | اتصالات Micro D |
|---|---|---|---|
| هادی مرکزی: | آلیاژ مس ، آبکاری طلا | هادی بیرونی: | آلیاژ آلومینیوم ، آبکاری نیکل |
| مخاطبین: | پلاگین نر | DWV: | 800 ولت |
| پایان تماس: | پیچیدن | مقاومت عایق: | ≥5000MΩ |
| تماس/پین: | 51 مخاطبین | دی الکتریک عایق: | PBT |
| دمای عملیاتی: | -55℃~+125℃ | دمای ذخیره سازی: | -55℃~+125℃ |
| کابل جفت گیری: | AFR-250، سیم سفید 0.10mm2 ~0.15mm2 | طول سیم: | 1500 میلی متر، 1000 میلی متر، 500 میلی متر، 300 میلی متر، 200 میلی متر |
| سفارشی سازی: | طول سیم های مختلف | ||
| برجسته کردن: | کانکتور پلگ نر سری J30J,51 تماس استخر اتصال مستطیل,رابط سیم کششی با طول 500 میلی متر,51 contacts rectangular connector plug,crimping wire connector 500mm length |
||
توضیحات محصول:
کانکتورهای میکرو مستطیلی سری J30J o هستندکانکتورهای میکرو مستطیلی سری J30J که برای تجهیزات هوافضا و قابل حمل بهینه شده اند، اندازه بسیار فشرده، ساختار سبک وزن و قابلیت اطمینان بالا را ترکیب می کنند. این کانکتورها با داشتن محافظ آلیاژ آلومینیوم مقاوم و کوپلینگ رزوهای مقاوم در برابر لرزش، انتقال سیگنال پایدار را در محیطهای سخت تضمین میکنند و کوچکسازی و کاهش وزن سیستمهای الکترونیکی مدرن را تسهیل میکنند.
سیستم تماس
دارای کنتاکت های پیچشی انعطاف پذیر با یکگام تماس 1.27 میلی متربرای عملکرد الکتریکی پایدار
تنظیمات تماس موجود:9، 15، 21، 25، 31، 37، 51، 66، 74، و 100 پین.
مخاطبین هستندآلیاژ مس با روکش طلابرای تامین مقاومت تماس کم و مقاومت در برابر خوردگی عالی.
دارای کنتاکت های پیچشی انعطاف پذیر با یکگام تماس 1.27 میلی متربرای عملکرد الکتریکی پایدار
تنظیمات تماس موجود:9، 15، 21، 25، 31، 37، 51، 66، 74، و 100 پین.
مخاطبین هستندآلیاژ مس با روکش طلابرای تامین مقاومت تماس کم و مقاومت در برابر خوردگی عالی.
مسکن و محافظ
مستقر در AL ناهموارآلیاژ با آبکاری نیکل الکترولسبرای دوام و محافظ موثر.
مجهز به کوپلینگ رزوه ای برای اطمینان از aاتصال ایمن و مقاوم در برابر لرزشدر شرایط عملیاتی سخت
مستقر در AL ناهموارآلیاژ با آبکاری نیکل الکترولسبرای دوام و محافظ موثر.
مجهز به کوپلینگ رزوه ای برای اطمینان از aاتصال ایمن و مقاوم در برابر لرزشدر شرایط عملیاتی سخت
گزینه های خاتمه
پشتیبانی از چندین سبک خاتمه، از جملهخاتمه لحیم کاری، نصب PCB با زاویه راست/مستقیم، و مونتاژ چین دار به سیم.
پشتیبانی از چندین سبک خاتمه، از جملهخاتمه لحیم کاری، نصب PCB با زاویه راست/مستقیم، و مونتاژ چین دار به سیم.
اطلاعات فنی:
ابعاد طرح کلی اتصال دهنده سری J30J 51 دوشاخه نر تماسی:
| مدل محصول |
J30J-51TJL-500 (51 پین، دوشاخه نر، طول سیم 500 میلی متر) |
||
| فنی | مواد و پایان | ||
| امپدانس | / | هادی مرکزی | آلیاژ مس، آبکاری طلا |
| DWV | 800 ولت | هادی بیرونی | آلیاژ آلومینیوم، آبکاری نیکل |
| مقاومت عایق | >5000MΩ | دی الکتریک عایق | PBT |
| دما | دمای عملیاتی: -55℃~+125℃ دمای ذخیره سازی: -55℃~+125℃ | ||
برنامه های کاربردی:
هوافضا:سیستم رادار، سات کام و سیستم های تله متری و کنترل
الکترونیک:الکترونیک ارتباطی، تجهیزات و سیستم های سوار بر خودرو
صنعت پیشرفته:تجهیزات پزشکی، ابزار تست، تجهیزات تشخیص گودال
تجهیزات مایکروویو و RF:ماژول های فرستنده گیرنده مینیاتوری، اتصال PCB به PCB / PCB به کابل
سفارشی سازی:
کانکتورهای سری J30J خود را با خدمات سفارشی سازی محصولات Elite Electronics سفارشی کنید:
ما همچنین می توانیم پین های ویژه مانند 12 پین، 24 پین، 35 پین، 39 پین، 41 پین را سفارشی کنیم، ما ارزیابی پروژه را قبل از سفارشی سازی توسط مهندس خود ترتیب می دهیم.
بسته بندی و حمل و نقل:
- بسته بندی:
کانکتورهای سری J30J به طور ایمن در یک جعبه مقوایی بادوام با فوم محافظت شده بسته بندی شده اند تا از آسیب در حین حمل و نقل جلوگیری شود.
- حمل و نقل:
ما از خدمات پیک قابل اعتماد برای تحویل ایمن و سریع استفاده می کنیم. همه محموله ها شامل شماره های ردیابی هستند و برای جلوگیری از سوء استفاده در حین حمل و نقل به طور ایمن بسته بندی می شوند.
