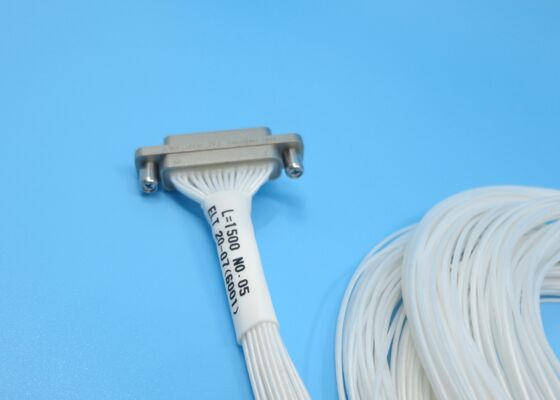

کانکتور سری J30J مستطیلی 37 پین نری با طول سیم 1500 میلی متر برای انتقال سیگنال
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتورهای سری J30J | نام دیگر: | اتصالات Micro D |
|---|---|---|---|
| هادی مرکزی: | آلیاژ مس ، آبکاری طلا | هادی بیرونی: | آلیاژ آلومینیوم ، آبکاری نیکل |
| مخاطبین: | پلاگین نر | DWV: | 800 ولت |
| پایان تماس: | پیچیدن | مقاومت عایق: | ≥5000MΩ |
| تماس/پین: | 37 مخاطبین | دی الکتریک عایق: | PBT |
| دمای عملیاتی: | -55℃~+125℃ | دمای ذخیره سازی: | -55℃~+125℃ |
| کابل جفت گیری: | AFR-250، سیم سفید 0.10mm2 ~0.15mm2 | طول سیم: | 1500 میلی متر، 1000 میلی متر، 500 میلی متر، 300 میلی متر، 200 میلی متر |
| سفارشی سازی: | طول سیم های مختلف | ||
| برجسته کردن: | J30J سری اتصال مستطیل 37 تماس,J30J سری انتقال سیگنال پلگ نر,اتصال مستطیل با طول سیم 1500mm |
||
توضیحات محصول:
اتصال دهنده های میکرو مستطیل سری J30Jبرای تجهیزات هوافضا و قابل حمل بهینه شده است، اتصال دهنده های میکرو مستطیل سری J30J ترکیب اندازه فوق کمپکت، ساخت سبک و قابلیت اطمینان بالا.با پوشش قوی آلیومینیوم و اتصال ضد ارتعاش، این کانکتورها انتقال سیگنال پایدار را در محیط های خشن تضمین می کنند و کوچک سازی و کاهش وزن سیستم های الکترونیکی مدرن را تسهیل می کنند.
سیستم تماس
ویژگی های انعطاف پذیر تماس های پیچ-پین با یک1.27 میلی متر فاصله تماسبرای عملکرد الکتریکی پایدار.
پیکربندی های قابل دسترسی تماس:9، 15، 21، 25، 31، 37، 51، 66، 74 و 100 پین.
تماس هاآلیاژ مس زره ایبرای ارائه مقاومت تماس پایین و مقاومت بسیار عالی در برابر خوردگی.
ویژگی های انعطاف پذیر تماس های پیچ-پین با یک1.27 میلی متر فاصله تماسبرای عملکرد الکتریکی پایدار.
پیکربندی های قابل دسترسی تماس:9، 15، 21، 25، 31، 37، 51، 66، 74 و 100 پین.
تماس هاآلیاژ مس زره ایبرای ارائه مقاومت تماس پایین و مقاومت بسیار عالی در برابر خوردگی.
مسکن و محافظت
در یک AL سخت قرار گرفتهآلیاژ با نیکل فلز بدون الکتروبرای دوام و محافظت موثر.
مجهز به اتصال رشته ای برای اطمینان از یکاتصال امن و مقاوم به لرزشدر شرایط سخت عملیاتی.
در یک AL سخت قرار گرفتهآلیاژ با نیکل فلز بدون الکتروبرای دوام و محافظت موثر.
مجهز به اتصال رشته ای برای اطمینان از یکاتصال امن و مقاوم به لرزشدر شرایط سخت عملیاتی.
گزینه های پایان دادن
پشتیبانی از سبک های متعدد پایان، از جملهپایان جوش، نصب PCB با زاویه راست / مستقیم و جمع آوری crimp-to-wire.
پشتیبانی از سبک های متعدد پایان، از جملهپایان جوش، نصب PCB با زاویه راست / مستقیم و جمع آوری crimp-to-wire.
اطلاعات فنی:
ابعاد طرح سری J30J کانکتور 37 تماس های مرد پلگ:
| مدل محصول |
J30J-37TJL-1500 (37 پین، پلگ نر، طول سیم 1500mm) |
||
| فنی | مواد و پایان | ||
| مقاومت | / | راننده مرکز | آلیاژ مس، پوشش طلا |
| DWV | 800 ولت | راننده خارجی | آلیاژ آلومینیوم، نیکل پلیت |
| مقاومت عایق | >5000MΩ | دی الکتریک عایق | PBT |
| درجه حرارت | دمای عملیاتی: -55°C ~ + 125°C دمای ذخیره سازی: -55°C ~ + 125°C | ||
کاربردها:
هوافضا:سیستم رادار، سامسونگ، و سیستم های کنترل و تله متری
الکترونیک:الکترونیک ارتباطی، تجهیزات و سیستم های نصب شده بر روی وسایل نقلیه
صنایع پیشرفته:تجهیزات پزشکی، ابزار آزمایش، تجهیزات تشخیص سوراخ پایین
تجهیزات مایکروویو و RF:ماژول های گیرنده کوچک، اتصال PCB به PCB / PCB به کابل
سفارشی سازی:
رابط های سری J30J خود را با خدمات سفارشی سازی محصول Elite Electronics سفارشی کنید:
ما همچنین می توانیم پین های ویژه مانند پین های 12، 24، 35، 39، 41 را سفارشی کنیم، ما پیش از سفارشی سازی ارزیابی پروژه توسط مهندس خود را ترتیب می دهیم.
بسته بندی و حمل:
- بسته بندی:
کانکتورهای سری J30J به طور ایمن در یک جعبه کارتونی با دوام با کف محافظت شده برای جلوگیری از آسیب در طول حمل و نقل بسته بندی می شوند.
- حمل و نقل:
ما از خدمات کوریری قابل اعتماد برای تحویل ایمن و سریع استفاده می کنیم. تمام محموله ها شامل شماره ردیابی هستند و به طور ایمن بسته بندی می شوند تا از سوء استفاده در طول حمل و نقل جلوگیری شود.
