مهر و موم های تک پین هرمتیک DC شیشه ای به فلز با سطح اتصال سیم طلا MC-1129-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| نام تجاری: | ELT(Elite) | Size: | can be customized according to your requirement |
| برجسته کردن: | مهر و موم شیشه ای DC یک پین,مهر و موم از شیشه به فلز با سیم طلا,کانکتور هیرمیتیک با سطح اتصال,Glass To Metal Seal with Gold Wire,Hermetic Connector with Bonding Surface |
||

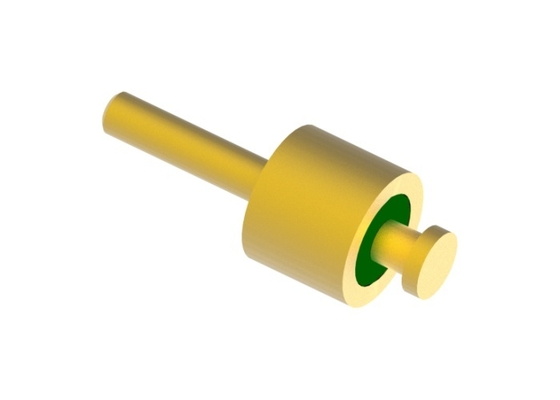

مهر و موم شیشه به فلز DC تک پین هرمتیک با سطح اتصال سیم طلا
مشخصاتMC-1129-JH:
| نام محصول | مهر و موم های شیشه به فلز هرمتیک |
| امپدانس | DC یا موارد دیگر |
| نوع | 1 پین |
| ردیف ها | 1 ردیف |
| رنگ | آبکاری شده با طلا |
| جنس بدنه و پین | Kovar 4J29 |
|
جنس شیشه
رنگ شیشه
|
7050 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ مقاومت | ≥300V |
|
هرمتیک نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایق | ≥2000MΩ |
| دمای کارکرد | -65℃~+260℃ |

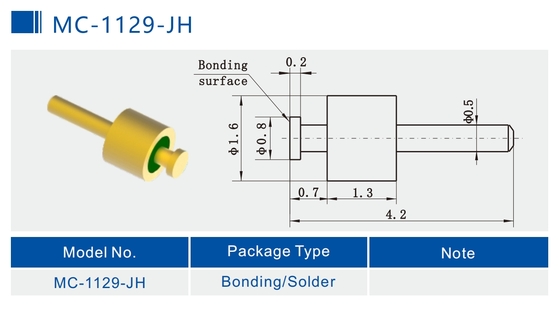

تصویر دقیق (میلی متر) ازMC-1129-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
مقدمه
ورودی های RF/DC مهر و موم شیشه به فلز هرمتیک /هدرهای چند پین/کانکتورهمچنین نامیده می شودعایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترل بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای الزامات آب بندی گاز استفاده می شوند. آنها یکی از مهمترین اجزا در اجزای آب بندی هستند.
شیشه با ثابت دی الکتریک کم و تلفات دی الکتریک کم به عنوان ماده عایق و پشتیبانی استفاده می شود. بدنه و هادی ازآلیاژ Kovar ساخته شده است که در دمای بالا تف جوشی شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک های خاتمه مانند اتصال سیم طلا، لحیم کاری و جفت گیری و غیره است. عایق های شیشه ای کوچک، سبک وزن، هرمتیک، بسیار قابل اعتماد هستند و در سال های اخیر در صنایع تولید الکترونیک گسترش یافته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار وقابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت گیری برای انتخاب
کاربرد:
طیف گسترده ای از بسته های الکترونیکی، اقدامات متقابل الکترونیکی، ماهواره ها، موشک ها، رادار و سایر موارد در زمینه های نظامی، هوانوردی، هوافضا و خودرو. می توان از آن با SMA، محصولات موج میلی متری استفاده کرد.
مزایا:
-درجه نظامی با آبکاری طلا 1.27um
-سختگیرانهکنترل تحمل
-طراحی استاندارد و سفارشی برای انتخاب.
-بالا محصولات و خدمات مقرون به صرفه
-سهام بزرگ برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| 50Ω RF تک پین سری JM | انتخاب لحیم کاری و جفت گیری و اتصال |
| 50Ω RF تک پین سری استاندارد JM | انتخاب لحیم کاری و جفت گیری و اتصال |
| 50Ω RF تک پین سری غیر استاندارد JM | انتخاب لحیم کاری و جفت گیری و اتصال |
| DC تک پین سری JK | انتخاب لحیم کاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیم کاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیم کاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
طیف گسترده |
توجه:
ما بیش از 100000 نوع داریماتصالات مهر و موم شیشه به فلز هرمتیک, اگر کانکتوری که استفاده می کنید پیدا نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
