کلاهک چنددسته ای زره دار چهاردسته ای با کانکتورهای هیرمیتیک MC-677-JH برای مواد شیشه ای 7052
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 4 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | نام تجاری: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| برجسته کردن: | 4-Pin Header با کانکتورهای هیرمیتیک,کلاهک چند پین با کانکتورهای هیرمیتیک,سرپوش زره دار با کانکتورهای هیرمیتیک,Multi-pin Header With Hermetic Connectors,Gold Plated Header With Hermetic Connectors |
||

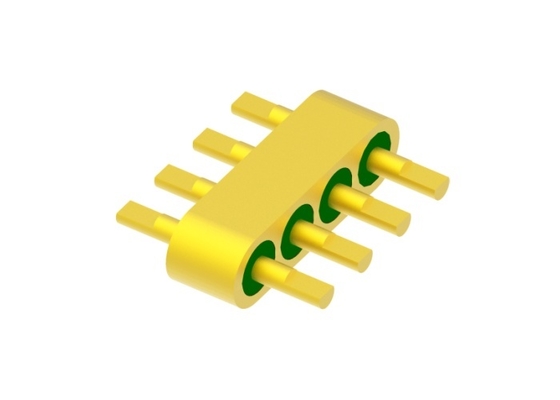

هدر چند پین هرمتیک 4 پین با سطح اتصال
مشخصاتMC-677-JH:
| نام محصول | هرمتیک4هدر پین با سطح اتصال |
| امپدانس | NA |
| نوع | 4 پین |
| ردیف‌ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | Kovar 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7070
سبز
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ مقاومت | ≥100V |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایق | ≥2000MΩ |
| دمای کارکرد | -65℃~+260℃ |

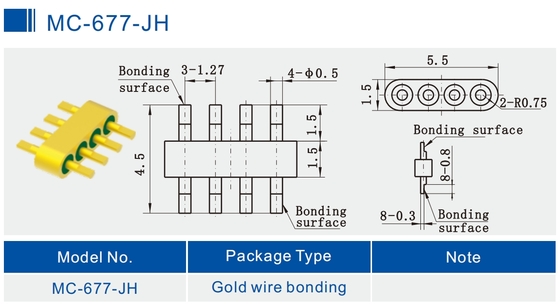

تصویر دقیق (mm) ازMC-677-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
-----------------------------------------------------------------------------------------------------------------------------------------
هدر 4 پین هرمتیک دیگر
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
مقدمه
آب‌بندهای هرمتیک شیشه به فلز RF/DC /هدرهای چند پین/کانکتورهمچنین نامیده می شودعایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای الزامات آب بندی گاز استفاده می شوند. آنها یکی از مهمترین اجزا در اجزای آب بندی هستند.
شیشه با ثابت دی الکتریک کم و تلفات دی الکتریک کم به عنوان ماده عایق و پشتیبانی استفاده می شود. بدنه و هادی ازآلیاژ Kovar ساخته شده است که در دمای بالا تف جوشی شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک های خاتمه مانند اتصال سیم طلا، لحیم کاری و جفت شدن و غیره است. عایق های شیشه ای کوچک، سبک وزن، هرمتیک، بسیار قابل اعتماد هستند و در سال های اخیر در صنایع تولید الکترونیک گسترش یافته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار وقابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت شدن برای انتخاب
کاربرد:
طیف گسترده ای از بسته های الکترونیکی، اقدامات متقابل الکترونیکی، ماهواره ها، موشک ها، رادار و سایر موارد در زمینه های نظامی، هوانوردی، هوافضا و خودرو. می توان از آن با SMA، محصولات موج میلی متری استفاده کرد.
مزایا:
-درجه نظامی با آبکاری طلای 1.27um
-کنترل دقیقتلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات باارزش هزینه بالا
-موجودی بزرگ برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| سری JM تک پین RF 50Ω | انتخاب لحیم کاری و اتصال |
| سری استاندارد JM تک پین RF 50Ω | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JM تک پین RF 50Ω | انتخاب لحیم کاری و اتصال |
| سری JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال سر میخ |
|
سری JMC هدر چند پین
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
طیف گسترده |
توجه:
ما بیش از 100000 نوعکانکتورهای آب‌بند شیشه به فلز هرمتیکداریم،اگر کانکتوری که استفاده می کنید یافت نشد، لطفاً با ما تماس بگیرید و جزئیات خود را ارائه دهید.
