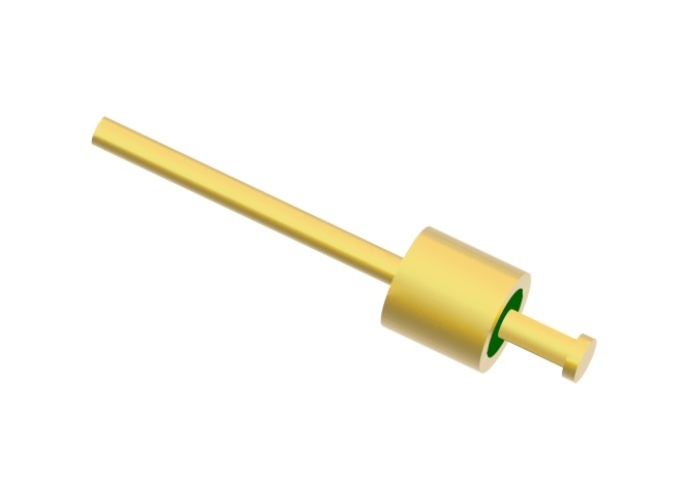

اتصالات آب‌بند شیشه‌ای به فلزی با سر میخ، ورودی‌های DC MC-357
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Product Name: | Glass To Metal Hermetic Seals | Plating: | Gold Plated |
|---|---|---|---|
| Certificate: | ROHS ISO-9001-2015 | Pin: | Single |
| Material: | Kovar 4J29 | Glass: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Pin Tip: | Nail head |
| برجسته کردن: | اتصال دهنده های مهر و موم شیشه ای به فلزی,ورودی شیشه‌ای به فلزی MC-357,MC-357 glass to metal seal feedthrough |
||
اتصالات آب‌بندی شیشه‌ای به فلزی با سر میخ برای تغذیه DC
اتصالات RF/DC آب‌بندی شیشه‌ای به فلزی هدرهای چند پین/اتصال دهندههمچنین نامیده می شودعایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای الزامات آب بندی گاز استفاده می شوند. آنها یکی از مهمترین اجزا در اجزای آب بندی هستند.
شیشه با ثابت دی الکتریک پایین و تلفات دی الکتریک کم به عنوان ماده عایق و پشتیبانی استفاده می شود. محفظه و هادی ازآلیاژ کووارساخته شده است که در دمای بالا تف جوشی شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک های خاتمه مانند اتصال سیم طلا، لحیم کاری و جفت شدن و غیره است.عایق های شیشه ای کوچک، سبک وزن، آب بندی شده، بسیار قابل اعتماد هستند و در سال های اخیر در صنایع تولید الکترونیک گسترش یافته اند.
مشخصات:
| نام محصول | آب بندی شیشه به فلز |
| نوع | 1 پین |
| ردیف ها | 1 ردیف |
| رنگ | آبکاری شده با طلا |
| جنس محفظه و پین | Kovar 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ مقاومت | ≥300V |
|
آب بندی نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایق | ≥2000MΩ برای تک پین, |
| دمای کارکرد | -65℃~+260℃ |
ویژگی ها:
-اندازه کوچک
-سبک وزن
-آب بندی شده
-کیفیت پایدار وقابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت شدن برای انتخاب
کاربرد:
طیف گسترده ای از بسته های الکترونیکی، اقدامات متقابل الکترونیکی، ماهواره ها، موشک ها، رادار و سایر موارد در زمینه های نظامی، هوانوردی، هوافضا و خودرو. می توان از آن با SMA، محصولات موج میلی متری استفاده کرد.
مزایا:
-درجه نظامی با آبکاری طلای 1.27um
-کنترل دقیقتلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات باصرفه اقتصادی بالا
-سهام بزرگ برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی

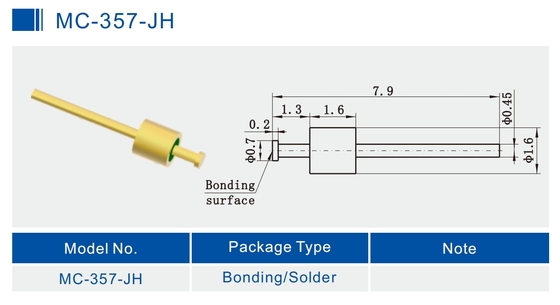

تصویر تفصیلی
فهرست محصولات: Catalog-Glass-to-Metal Hermetic Seals.pdf
| سری JM تک پین RF 50Ω | انتخاب لحیم کاری، جفت شدن و اتصال |
| سری استاندارد JM تک پین RF 50Ω | انتخاب لحیم کاری، جفت شدن و اتصال |
| سری غیر استاندارد JM تک پین RF 50Ω | انتخاب لحیم کاری، جفت شدن و اتصال |
| سری JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
طیف گسترده |
توجه:
ما بیش از 100000 نوعاتصالات آب‌بندی شیشه‌ای به فلزی, داریم اگر کانکتوری که استفاده می کنید پیدا نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
