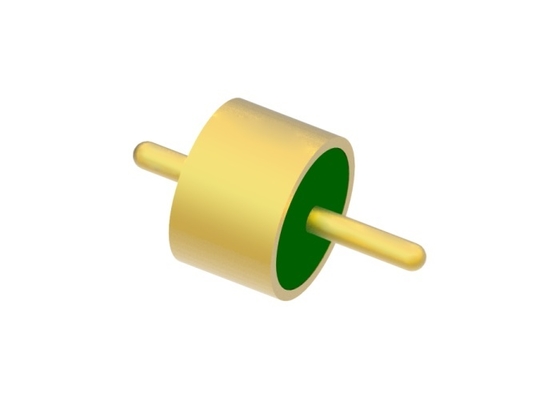

قطر کامل شیشه به فلز مهر و موم کانکتورهای RF feedthrus برای بسته بندی Hermetic M3020-9
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | شیشه به مهر و موم های هرمتیک فلزی | سنجاق: | مجرد |
|---|---|---|---|
| گزینه های نوک پین: | شعاع کامل | گواهی: | ROHS ISO-9001-2015 |
| آبکاری: | اندود | خوراک DC: | Kovar 4J29 |
| شیشه ای: | 7052 ، 7070 | هرمسی: | 1 x 10-9 cche/sec @ 1 دستگاه خودپرداز |
| برجسته کردن: | کانکتورهای مهر و موم RF شیشه به فلز,گلاس به اتصال فلز,Metal Seal Glass To Metal Connectors |
||
کانکتورهای آببندی شیشه به فلز با شعاع کامل RF فیدترو برای بستهبندی هرمتیک
فیدترو DCآببندی شیشه به فلز همچنین نامیده میشودعایق شیشهای. عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزا با الزامات آببندی گازی استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببندی هستند.شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا تفجوشی شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است.
 |
|
عایقهای شیشهای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند.مشخصات:نام محصولشعاع کامل
آببندی شیشه به فلز
| امپدانس | فیدترو DCنوع |
| تک | گزینههای نوک پین |
| شعاع کامل | صفحه |
| آبکاری شده با طلا | فیدترو DC |
| آلیاژ کوار 4J29 | جنس شیشه |
| رنگ شیشه | 7052 یا 7070 |
|
سبز یا سفید
VSWR
|
NA
هرمتیک بودن
|
| نرخ نشت | < 1.01325 X 10 |
|
-3 Pa*cm |
3/s< 1X 10-9 mbar*l/s |
| ≥2000MΩ برای پین تکی، ≥1000MΩ برای چند پین، | دمای عملیاتی |
| -65℃~+260℃ | ویژگیها: |
| -هرمتیک | -کیفیت پایدار و قابلیت اطمینان بالا |
-اندازه کوچک
-سبک وزن
-اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
طیف وسیعی از بستهبندیهای الکترونیکی، هوافضای تجاری، ماهوارهها، رادار و سایر موارد در زمینه هوافضا، هوانوردی، خودرو و غیره. میتوان آن را با محصولات SMA، موج میلیمتری استفاده کرد.
مزایا:
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-آبکاری طلا 1.27 میکرومتر
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی
-محصولات و خدمات با هزینه بالا و کارایی بالا

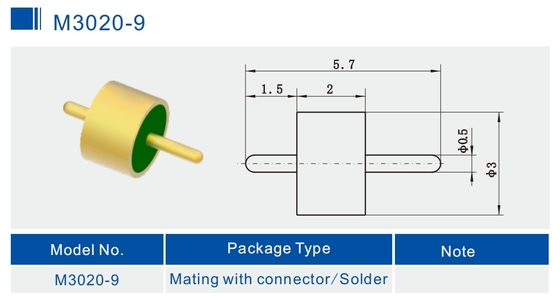

تصویر جزئی
واحد: میلیمتر
لیست محصولات:
-تحویل سریع برای محصولات سفارشی
-محصولات و خدمات با هزینه بالا و کارایی بالا
تصویر جزئی
واحد: میلیمتر
لیست محصولات:
کاتالوگ-آببندیهای هرمتیک شیشه به فلز.pdf
M3020-9
انتخاب لحیمکاری، جفتگیری و اتصالسری استاندارد JM تک پین RF 50Ω
| انتخاب لحیمکاری، جفتگیری و اتصال | سری استاندارد JK تک پین DC |
| انتخاب لحیمکاری و اتصال | سری استاندارد JK تک پین DC |
| انتخاب لحیمکاری و اتصال | سری استاندارد JK تک پین DC |
| انتخاب لحیمکاری و اتصال | انتخاب 1-9 پین با 1-3 ردیف |
| سری JMC هدر چند پین | انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی | مورد استقبال قرار میگیرد |
|
توجه:
|
ما بیش از 100,000 نوع کانکتور آببندی شیشه به فلز هرمتیک داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. |
