قطر کامل شیشه به اتصال مهر و موم فلزی RF feedthrus برای بسته بندی هرمتیک M2816-7
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| برجسته کردن: | رابط های سیم کشی رادیویی شیشه ای فلزی,اتصال دهنده های مهر و موم فلزی شیشه ای بسته بندی بسته بندی,Hermetic Packaging Glass Metal Seal Connectors |
||
صفحهاتصالات آب‌بندی شیشه به فلز، فیدتروهای DC برای بسته‌بندی هرمتیک
صفحهآب‌بندی شیشه به فلز همچنین نامیده می‌شودعایق شیشه‌ای. آن‌ها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزای دارای الزامات آب‌بندی گازی استفاده می‌شوند. آن‌ها یکی از مهم‌ترین اجزا در اجزای آب‌بندی هستند.شیشه با ثابت دی‌الکتریک پایین و تلفات دی‌الکتریک پایین به عنوان ماده عایق و پشتیبانی استفاده می‌شود. محفظه و هادی از
 |
|
آلیاژ کووارساخته شده است که در دمای بالا تف‌جوش شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک‌های ترمینال مانند اتصال سیم طلا، لحیم‌کاری و جفت‌شدن و غیره است.عایق‌های شیشه‌ای کوچک، سبک وزن، هرمتیک، بسیار قابل اعتماد هستند و در سال‌های اخیر در صنایع تولید الکترونیک گسترش یافته‌اند.مشخصات:
نام محصول
| شعاع کامل | صفحهامپدانس |
| RF | نوع |
| تک | گزینه‌های نوک پین |
| شعاع کامل | صفحه |
| آبکاری شده با طلا | فیدتروهای DC |
| Kovar 4J29 | جنس شیشه |
|
رنگ شیشه
7052 یا 7070
|
سبز یا سفید
VSWR
|
| NA | هرمتیک بودن |
|
نرخ نشت < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | مقاومت عایق |
| ≥2000MΩ برای تک پین، ≥1000MΩ برای چند پین, | دمای عملیاتی |
| -65℃~+260℃ | ویژگی‌ها: |
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-اندازه کوچک
-سبک وزن
-اتصال سیم طلا، لحیم‌کاری و روش جفت‌شدن برای انتخاب
کاربرد:
طیف گسترده‌ای از بسته‌های الکترونیکی، اقدامات متقابل الکترونیکی، موشک‌ها، ماهواره‌ها، رادار و سایر موارد در زمینه‌های نظامی، هوافضا، هوانوردی، خودرو و سایر زمینه‌ها. می‌توان از آن با SMA، محصولات موج میلی‌متری استفاده کرد.
مزایا:
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-درجه نظامی با آبکاری طلای 1.27um
-موجودی بزرگ برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی
-محصولات و خدمات مقرون به صرفه

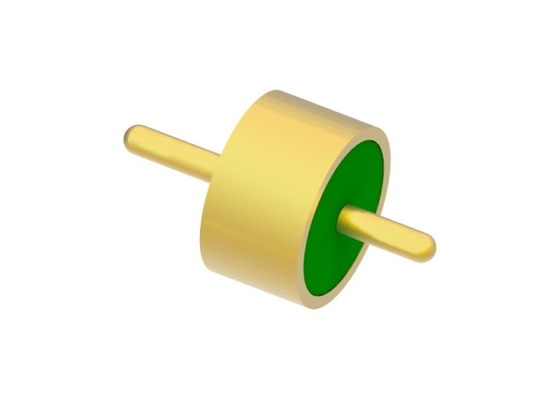

تصویر دقیق
-درجه نظامی با آبکاری طلای 1.27um
-موجودی بزرگ برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی
-محصولات و خدمات مقرون به صرفه

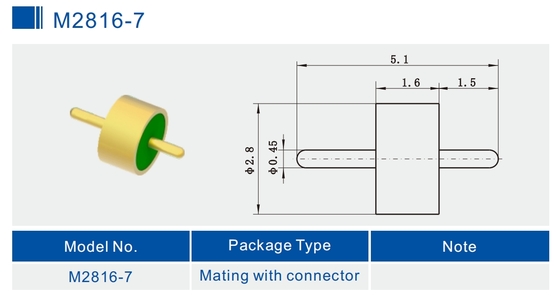

تصویر دقیق
واحد: میلی‌متر
فهرست محصولات:
Catalog-Glass-to-Metal Hermetic Seals.pdfM2816-7
| انتخاب لحیم‌کاری، جفت‌شدن و اتصال | سری DC تک پین JK |
| انتخاب لحیم‌کاری، جفت‌شدن و اتصال | سری DC تک پین JK |
| انتخاب لحیم‌کاری، جفت‌شدن و اتصال | سری DC تک پین JK |
| انتخاب لحیم‌کاری و اتصال | سری غیر استاندارد DC تک پین JK |
| انتخاب لحیم‌کاری و اتصال | سری غیر استاندارد DC تک پین JK |
| انتخاب لحیم‌کاری و اتصال سر میخ | سری هدر چند پین JMC |
|
1-9 پین با انتخاب 1-3 ردیف
|
ابعاد سفارشی |
| استقبال می‌شود |
توجه: |
ما بیش از 100000 نوع
اتصالات آب‌بندی شیشه به فلز هرمتیک, اگر کانکتوری که استفاده می‌کنید یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
