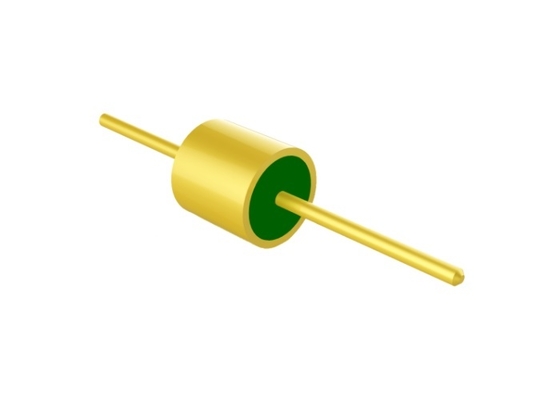

1 پین هرمتیک 50 اهم کانکتورهای آب‌بندی شیشه‌ای به فلزی RF Feedthru برای بسته‌های سفارشی M2520
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| نام تجاری: | ELT(Elite) | ODM: | can be customized according to your requirement |
| برجسته کردن: | کانکتورهای آب‌بندی شیشه‌ای به فلزی M2520,کانکتورهای آب‌بندی شیشه‌ای به فلزی هرمتیک,کانکتورهای آب‌بندی شیشه‌ای به فلزی برای بسته‌های سفارشی,Hermetic Glass Metal Seal Connectors,Custom Packages Glass Metal Seal Connectors |
||
تک پین هرمتیک 50 اهم مهر و موم های شیشه به فلز RF Feedthru برای بسته های سفارشی

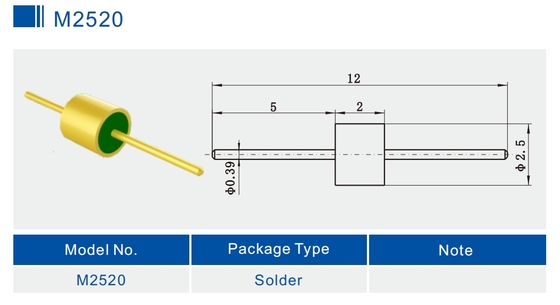

مشخصاتM2520:
| نام محصول | مهر و موم های شیشه به فلز هرمتیک |
| امپدانس | 50 اهم RF |
| نوع | 1 پین |
| ردیف ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | Kovar 4J29 |
|
جنس شیشه
رنگ شیشه
|
7050 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | DC-18GHz |
| VSWR | 1.35 |
| ولتاژ مقاومت | ≥500V |
|
هرمتیک نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایق | ≥2000MΩ |
| دمای کارکرد | -65℃~+260℃ |
مقدمه
RF/DC Feedthrough های مهر و موم شیشه به فلز هرمتیک /هدرهای چند پین/کانکتورهمچنین نامیده می شودعایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای الزامات آب بندی گاز استفاده می شوند. آنها یکی از مهمترین اجزا در اجزای آب بندی هستند.
شیشه با ثابت دی الکتریک کم و تلفات دی الکتریک کم به عنوان ماده عایق و پشتیبانی استفاده می شود. بدنه و هادی ازآلیاژ Kovar که در دمای بالا تف جوشی شده و سطح آن با طلا آبکاری شده است، ساخته شده است. هادی مرکزی دارای انواع سبک های خاتمه مانند اتصال سیم طلا، لحیم کاری و جفت شدن و غیره است. عایق های شیشه ای کوچک، سبک وزن، هرمتیک، بسیار قابل اعتماد هستند و در سال های اخیر در صنایع تولید الکترونیک گسترش یافته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار وقابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت شدن برای انتخاب
کاربرد:
طیف گسترده ای از بسته های الکترونیکی، اقدامات متقابل الکترونیکی، ماهواره ها، موشک ها، رادار و سایر موارد در زمینه های نظامی، هوانوردی، هوافضا و خودرو. می توان از آن با SMA، محصولات موج میلی متری استفاده کرد.
مزایا:
-درجه نظامی با آبکاری طلای 1.27um
-کنترل دقیقتلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات باهزینه-اثربخشی بالا
-سهام بزرگ برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
فهرست محصولات:
| سری JM تک پین RF 50Ω | انتخاب لحیم کاری، جفت شدن و اتصال |
| سری استاندارد JM تک پین RF 50Ω | انتخاب لحیم کاری، جفت شدن و اتصال |
| سری غیر استاندارد JM تک پین RF 50Ω | انتخاب لحیم کاری، جفت شدن و اتصال |
| سری JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال سر میخ |
|
سری JMC هدر چند پین
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
طیف گسترده |
توجه:
ما بیش از 100000 نوعاتصالات مهر و موم شیشه به فلز هرمتیک،اگر کانکتوری که استفاده می کنید یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
