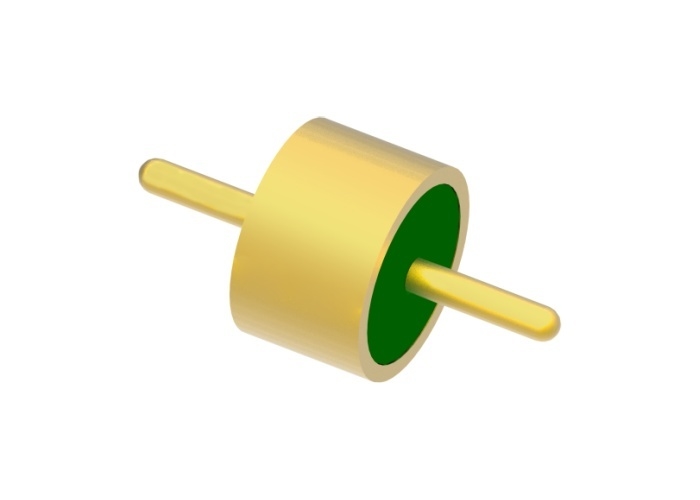

50 Ohm RF Single Pin Header شيشه هيرماتيک تا مهر فلزي M2516-71

تصویر بزرگ : 50 Ohm RF Single Pin Header شيشه هيرماتيک تا مهر فلزي M2516-71 بهترین قیمت

جزئیات محصول:

Place of Origin:	China
نام تجاری:	ELT
گواهی:	ROHS ISO-9001-2015
Model Number:	M2516-71

پرداخت:

Minimum Order Quantity:	200 pcs
قیمت:	قابل مذاکره
Packaging Details:	Standard Export Carton
Delivery Time:	Within 3 Weeks
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	30,000,000 pcs per year

مخاطب

توضیحات محصول جزئیات

آبکاری:	اندود	گواهی:	ROHS ISO-9001-2015
مواد:	Kovar 4J29	سنجاق:	پین
شیشه ای:	7052،7070 ، DM308	هرمسی:	<1.01325 x 10e-08 std.cc/s
بسته بندی:	مهر و موم های فلزی	شکل:	شیشه پخت و پز به مهر و موم فلزی کوار
نام تجاری:	ELT(Elite)	اندازه:	با توجه به نیاز شما قابل تنظیم است
برجسته کردن:	هدر تک پین RF 50 اهم,M2516-71 سرپوش تک پین , M2516-71 Single Pin Header

تک پین 50 اهم RF هرمتیک شیشه به فلز با سطح اتصال سیم طلایی

مشخصات M2516-71:

نام محصول	مهر و موم هرمتیک شیشه به فلز
امپدانس	50 اهم RF
نوع	1 پین
ردیف ها	1 ردیف
رنگ	آبکاری طلا
جنس بدنه و پین	کووار 4J29
جنس شیشه رنگ شیشه	نوع 7050 یا 7070 یا DM308 سبز یا سفید
محدوده فرکانس	DC-18GHz
VSWR	1.35
ولتاژ تحمل	≥500 ولت
هرمتیک بودن نرخ نشت	< 1.01325 X 10^-3 Pacm³/s < 1X 10^-9 mbarl/s < 1 x 10^-9 ccHe/sec @ 1 atm
مقاومت عایق	≥2000MΩ
دمای عملیاتی	-65℃~+260℃

ویژگی ها:

-اندازه کوچک

-سبک وزن

-هرمتیک

-کیفیت پایدار و قابلیت اطمینان بالا

-هادی داخلی: اتصال سیم طلایی، لحیم کاری و روش جفت شدن برای انتخاب

کاربرد:

طیف وسیعی از کاربردهای بسته بندی الکترونیکی، ماهواره ها، رادار و سایر موارد در زمینه های نظامی، هوانوردی، فضایی و خودرو. می توان از آن با محصولات SMA، امواج میلی متری استفاده کرد.

مزایا:

-آبکاری طلا 1.27 میکرومتر

-کنترل تلرانس دقیق

-طراحی استاندارد و سفارشی برای انتخاب.

-محصولات و خدمات با هزینه بالا و مقرون به صرفه

-موجودی زیاد برای اندازه های استاندارد

-تحویل سریع برای محصولات سفارشی

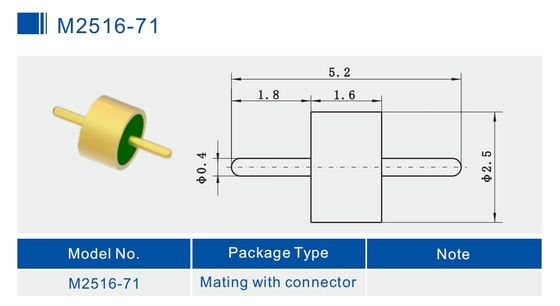

تصویر جزئی (میلی متر) از M2516-71

50 Ohm RF Single Pin Header شيشه هيرماتيک تا مهر فلزي M2516-71 0

کاتالوگ-مهر و موم هرمتیک شیشه به فلز.pdf

مهر و موم هرمتیک شیشه به فلز RF/DC Feedthroughs /هدرهای چند پین /کانکتور نیز نامیده می شود عایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزا با الزامات آب بندی گاز استفاده می شوند. آنها یکی از حیاتی ترین اجزا در اجزای آب بندی هستند.

از شیشه با ثابت دی الکتریک پایین و اتلاف دی الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می شود. بدنه و هادی از آلیاژ کووار ساخته شده است که تحت دمای بالا زینتر شده است و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک های ترمینال مانند اتصال سیم طلایی، لحیم کاری و جفت شدن و غیره است. عایق های شیشه ای کوچک، سبک وزن، هرمتیک، با قابلیت اطمینان بالا هستند و در سال های اخیر در صنایع تولید الکترونیک به طور گسترده ای مورد استفاده قرار گرفته اند.

50 Ohm RF Single Pin Header شيشه هيرماتيک تا مهر فلزي M2516-71 1

لیست محصولات:

50 اهم RF تک پین سری JM	انتخاب لحیم کاری، جفت شدن و اتصال
50 اهم RF تک پین سری استاندارد JM	انتخاب لحیم کاری، جفت شدن و اتصال
50 اهم RF تک پین سری غیر استاندارد JM	انتخاب لحیم کاری، جفت شدن و اتصال
DC تک پین سری JK	انتخاب لحیم کاری و اتصال
DC تک پین سری استاندارد JK	انتخاب لحیم کاری و اتصال
DC تک پین سری غیر استاندارد JK	انتخاب لحیم کاری و اتصال سر میخ
هدر چند پین سری JMC	1-9 پین با انتخاب 1-3 ردیف
ابعاد سفارشی	محدوده وسیع
