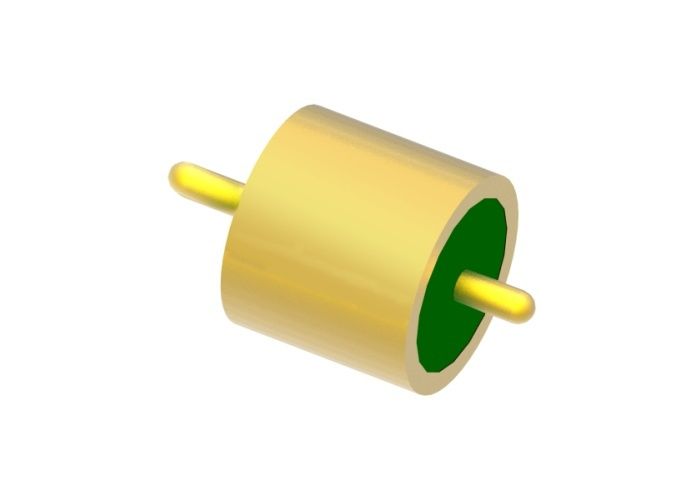

واحد پین RF 50Ohm شیشه به فلز مهر و موم کانکتورهای Hermetic M2018-3
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| نام تجاری: | ELT(Elite) | ODM: | can be customized according to your requirement |
| برجسته کردن: | اتصال دهنده های مهر و موم شیشه ای به فلزی,اتصال دهنده های مهر و موم شیشه ای به فلزی,Hermetic Glass To Metal Seal Connectors |
||
مهر و موم شیشه ای به فلز با سطح اتصال سیم طلایی

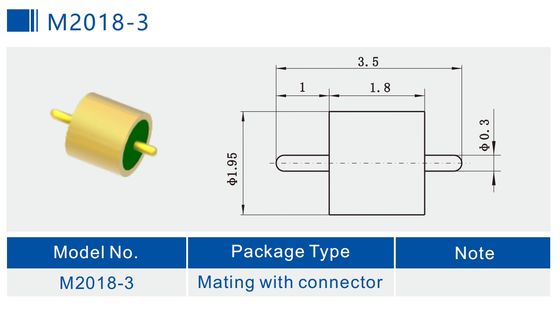

مشخصاتM2018-3:
| نام محصول | مهر و موم های شیشه ای و فلزی |
| مقاومت | 50 Ohm RF |
| نوع | 1 پین |
| صف ها | 1 ردیف |
| رنگ | زره دار |
| مواد پوشش و پین | کووار 4J29 |
|
مواد شیشه ای
رنگ شیشه ای
|
نوع 7050 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | DC-18GHz |
| VSWR | 1.35 |
| مقاومت در برابر ولتاژ | ≥500 ولت |
|
هرمیسیتی نرخ نشت |
< 1.01325 × 10-3پ*cm3/s < 1X 10-9mbar*l/s < 1 × 10-9ccHe/sec @ 1 atm |
| مقاومت عایق | ≥2000MΩ |
| دمای کار | -65°C~+260°C |
مقدمه
مهر و موم های فلزی از شیشه های سرپوشیده / سرپوش های چند پین/کانکتورهمچنین نامیده می شودعایق شیشه ایآنها عمدتا برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترل بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای نیاز به مهر و موم گاز استفاده می شوند.آنها یکی از مهم ترین اجزای در اجزای مهر و موم هستند.
شیشه با ثابت دی الکتریک پایین و از دست دادن دی الکتریک پایین به عنوان مواد عایق و پشتیبانی استفاده می شود.آلیاژ Kovarکه در دمای بالا سینتر شده است و سطح آن طلا شده است. رسانای مرکزی دارای انواع سبک های پایان مانند اتصال سیم طلا، جوش و جفت گیری و غیره است.عایق های شیشه ای کوچک هستند، سبک وزن، خنک کننده، بسیار قابل اعتماد و در سال های اخیر در صنایع تولیدی الکترونیک گسترده شده اند.
ویژگی ها:
- اندازه کوچیکه
- وزن کم
-آفتاب دار
-کیفیت پایدار وقابلیت اطمینان بالا
- رسانای داخلی: اتصال سیم طلایی، سولدر و روش جفت گیری برای انتخاب
کاربرد:
طیف گسترده ای از برنامه های کاربردی از بسته های الکترونیک، اقدامات مقابله ای الکترونیک، ماهواره ها، موشک ها، رادار و دیگر در ارتش، هواپیمایی، هوافضا و خودرو ثبت شده است.محصولات موج میلی متری.
مزایا:
-درجه نظامي با طلای 1.27um
-سختکنترل تحمل
-طراحی استاندارد و سفارشی برای انتخاب
-بالامحصولات و خدمات با هزینه موثر
- ذخایر بزرگ برای اندازه های استاندارد
تحویل سریع برای محصولات سفارشی
لیست محصولات:
| 50Ω RF سری JM تک پین | انتخاب سولدر کردن جفت گیری و پیوند |
| 50Ω RF تک پین JM سری استاندارد | انتخاب سولدر کردن جفت گیری و پیوند |
| 50Ω RF تک پین JM سری غیر استاندارد | انتخاب سولدر کردن جفت گیری و پیوند |
| سری JK تک پین DC | انتخاب جوش و اتصال |
| سری استاندارد JK تک پین DC | انتخاب جوش و اتصال |
| DC Single-pin JK سری غیر استاندارد | انتخاب جوش و چسباندن سر ناخن |
|
سری JMC چند پین
|
1-9 پین با 1-3 ردیف انتخاب |
| ابعاد سفارشی |
طیف گسترده ای |
توجه:
ما بیش از ۱۰۰ هزار نوعاتصال دهنده های مهر و موم شیشه ای به فلزی,اگر اتصال دهنده ای که استفاده می کنید پیدا نشده باشد، لطفاً با جزئیات خود با ما تماس بگیرید.
