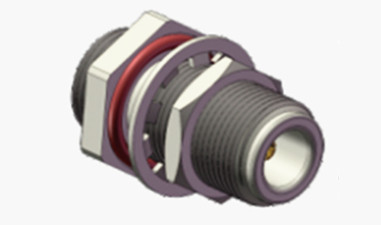

N اتصال دهنده ی کواکسیال RF زنانه با میکروستریپ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | N-KYD9 | جنسیت: | زن |
N اتصال دهنده ی کواکسیال RF زنانه با میکروستریپ
کانکتورهای نوع N رابط های تک محوری رشته دار با دقت طراحی شده هستند که به دلیل مقاومت استثنایی در برابر ارتعاش، عملکرد الکتریکی بهینه شده و قابلیت های فرکانس گسترده شناخته شده اند.در حالی که مدل های استاندارد به طور معمول از 11 گیگاهرتز پشتیبانی می کنند، پیکربندی های پیشرفته ما پهنای باند عملیاتی تا 18 گیگاهرتز را به دست می آورند.این کانکتورهای همه کاره یکپارچگی سیگنال را در انواع مختلف کابل های RF حفظ می کنند و اجزای جدایی ناپذیر در سیستم های با قابلیت اطمینان بالا در مهندسی هوافضا هستند، شبکه های رادار، مخابرات مایکروویو، انتقال داده های دیجیتال و سیستم عامل های ابزار RF.ما در طراحی راه حل های نوع N برای پاسخ به نیازهای کاربردی خاص و چالش های زیست محیطی تخصص داریم.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | برنج، زره دار |
| ماده | فوسفور برنز، طلا شده | |
| تماس مقاوم | فوسفور برنز | لیاقت نیکل شده غیرفعال |
| پوسته / محفظه | مس فولاد ضد زنگ | زره پوشانده |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

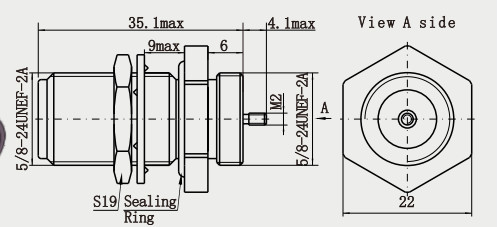

نقشه ی دقیق
ویژگی ها:
1. طیف گسترده ای از سازگاری: سازگار با طیف گسترده ای از کابل های RF (به عنوان مثال کابل های نیمه سخت، کابل های انعطاف پذیر) ، می تواند با SMA، BNC، TNC و سایر کانکتورها از طریق آداپتور تبدیل شود،مناسب برای تجهیزات مایکروویو، هوافضا، رادار، ابزار آزمایش و سایر زمینه ها 245.
2. کنترل قدرت بالا: مناسب برای کاربردهای RF با قدرت بالا، مانند ایستگاه های پایه، فرستنده ها، ارتباطات ماهواره ای و غیره، با ظرفیت قدرت بالاتر از کانکتورهای کوچک (به عنوان مثالBNC) 36.
3- کار آسان: اتصال رشته ای، اتصال و جدا کردن سریع را به صورت دستی یا با ابزار آسان می کند و برخی از مدل ها از روش چسباندن بدون جوش پشتیبانی می کنند.
4مشکلات احتمالی: توجه به تطبیق مقاومت (50Ω و 75Ω نمی تواند مخلوط شود) ، افزایش انعکاس به دلیل فرسایش ورودی و برداشتن،همچنین آسیب ناشی از سوء استفاده (مانند فشار بیش از حد).
کاربردها:
1شبکه های تلویزیونی کابلی: کابل هم محوری 75Ω را در انتقال های اصلی (به عنوان مثال سیستم های CATV) برای پشتیبانی از انتقال سیگنال آنالوگ / دیجیتال متصل می کند.
2فرستنده پخش: پورت خروجی RF برای فرستنده FM / UHF برای تحمل سیگنال های پخش قدرت بالا.
3تولید فیلم و تلویزیون: اتصال میکروفون بی سیم دوربین، تجهیزات انتقال ویدیو (مانند انتقال مایکروویو).
4تجهیزات مایکروویو: انتقال سیگنال های مایکروویو با قدرت بالا در اجاق مایکروویو، تجهیزات گرمایشی RF.
5رادار: اتصال RF برای رادار جلوگیری از تصادف خودرو، رادار هواشناسی
شتاب دهنده های ذرات/رایزون مغناطیسی هسته ای: انتقال سیگنال های کنترل فرکانس بالا یا انرژی RF در تجهیزات تحقیقاتی علمی.
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنماي موج به آداپتور هم محوري |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RFکانکتورهای موج میلیمتر ((2.4mm، 2.92mm) |
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
