نوع N: اتصال کواکسیال RF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | محدوده فرکانس: | DC ~ 11 گیگاهرتز (حداکثر 18 گیگاهرتز) |
| مدل: | n-kfd473 | VSWR: | ≤1.3 |

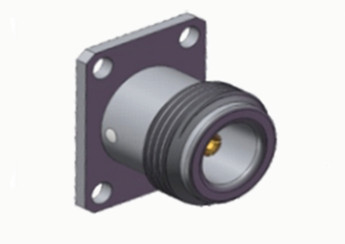

نوع N: اتصال کواکسیال RF
کانکتورهای نوع N کانکتورهای هم محوری با اتصال رشته ای هستند که به دلیل قابلیت های عالی ضد ارتعاش و عملکرد الکتریکی خود شناخته شده اند.آنها به طور معمول از فرکانس ها تا 11 گیگاهرتز پشتیبانی می کنند، اما محصولات ما می توانند تا 18 گیگاهرتز را به دست آورند. طراحی اتصال رشته ای باعث کاهش سر و صدا و افزایش مقاومت به ضربه و ارتعاش می شود.کانکتورهای نوع N ما برای برآورده کردن مشخصات MIL-C-39012 طراحی شده انداین کانکتورها برای انواع مختلفی از کابل های RF مناسب هستند و معمولاً در هواپیمایی، هوافضا، رادار، مایکروویو، ارتباطات دیجیتال و ابزارهای آزمایش و اندازه گیری استفاده می شوند.ما خدمات سفارشی برای کانکتورهای نوع N و آداپتورهای مختلف را برای پاسخگویی به نیازهای خاص مشتری ارائه می دهیم، از جمله پیکربندی های مستقیم یا زاویه راست، و همچنین گزینه های نصب فلنج یا پارادایز.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | مس،
بر روی نیکل |
| ماده | فوسفور برنز
بر روی نیکل |
|
| تماس مقاوم | فوسفور برنز | بر روی نیکل |
| پوسته / محفظه | مس فولاد ضد زنگ |
بر روی نیکل |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

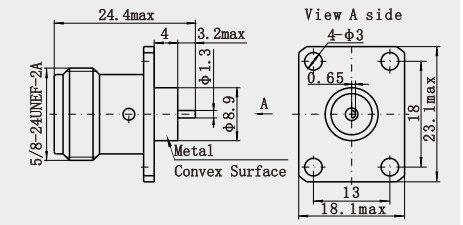

نقشه ی دقیق
کاتالوگ محصول
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنمای موج به آداپتور هم محوری |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
ویژگی ها:
1• انتقال پهنای باند گسترده: از طیف گسترده ای از فرکانس های سیگنال، از 0 تا 11GHz پشتیبانی می کند و نوع پیشرفته حتی می تواند تا 18GHz را پوشش دهد،که می تواند نیازهای انواع برنامه های RF را برآورده کند.
2محافظت بالا: محفظه معمولا از مواد فلزی با عملکرد محافظت الکترومغناطیسی خوب ساخته شده است.که می تواند به طور موثر از تأثیر تداخل الکترومغناطیسی خارجی بر انتقال سیگنال جلوگیری کند.
کاربردها:
1سازگاری خوب با محیط زیست: پس از درمان و آزمایش ویژه، اتصال کننده های ریز نوار نوع N قادر به کار با ثبات در شرایط محیط زیست سخت (مانند دمای بالا،دمای پایین، رطوبت و غیره) و دارای عمر طولانی هستند، که آنها را برای استفاده در فضای باز و در محیط های مختلف پیچیده مناسب می کند.
2- نصب و نگهداری آسان: روش اتصال رشته ای باعث می شود اتصال مایکروستریپ نوع N آسان و سریع نصب شود ، و نیاز به فرآیندهای جوش پیچیده را از بین ببرد.علاوه بر اين، دوام و قابلیت اطمینان آنها هزینه های نگهداری و فرکانس را کاهش می دهد و کارایی کلی سیستم را بهبود می بخشد.
بسته بندی و تحویل:
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما منتظر دریافت پرسش شما در تاریخ زود. لطفا با ما تماس بگیرید آنچه شما نیاز دارید (( طول کابل / کانکتور) به طوری که ما می توانیم شما را ارائه SPEC، و بهترین کیفیت و خدمات،قیمت رقابتی، پاسخ به موقع، تحویل در زمان
