اتصال TNC مستقیم زنانه به زنانه RF Nickel Plated RF Coaxial

تصویر بزرگ : اتصال TNC مستقیم زنانه به زنانه RF Nickel Plated RF Coaxial بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ISO-9001-2015
شماره مدل:	TNC-KYK2

پرداخت:

مقدار حداقل تعداد سفارش:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت:	T/T، Western Union، L/C
قابلیت ارائه:	100000 قطعه در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور TNC RF	پوشش:	نیکل اندود
مقاومت:	50Ω	استاندارد طراحی:	IEC 60169-17
مواد تماس:	برنج، BeCu	دوام:	500 چرخه
نوع:	سر راست	درخواست:	RF
جنسیت:	زن به زن
برجسته کردن:	کانکتور تک محوری مستقیم RF,کانکتور کواکسیال RF زنانه,کانکتور کواکسیال RF نیکل شده , Female RF Coaxial Connector , Nickel Plated RF Coaxial Connector

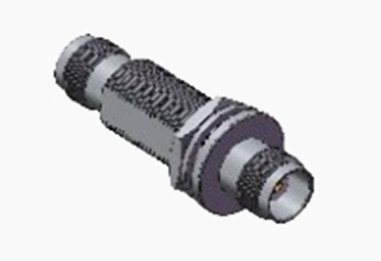

اتصال TNC مستقیم زنانه به زنانه RF Nickel Plated RF Coaxial

محصول سری TNC یک نوع رشته ای از کانکتور BNC است که با مکانیسم جفت گیری پیچ و نخ خود متمایز می شود.و واحدهای ضد آب یک مقاومت ثابت 50 Ohm را حفظ می کنند و در محدوده فرکانس DC تا 11 GHz کار می کنند. دو نوع اصلی از کانکتورهای TNC وجود دارد: قطب استاندارد و قطب معکوس. به طور معمول از قطعات ریخته شده و قالب بندی شده ساخته شده است.این کانکتورهای مقرون به صرفه برای کاربردهای تجاری مختلف مناسب هستند، با وجود اینکه عملکرد آنها از استانداردهای صنعتی یا کیفیت بالا پایین تر است.. کانکتورهای TNC به طور گسترده ای برای اتصالات آنتن استفاده می شوند و کاربردهای متنوعی در هواپیمایی، ارتباطات و بخش صنعتی عمومی دارند.قطب معکوس و انواع 75 اوم از کانکتورهای TNC نیز در دسترس هستند.

اتصال TNC مستقیم زنانه به زنانه RF Nickel Plated RF Coaxial 0

مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.

ویژگی های الکتریکی
مقاومت	50Ω
محدوده فرکانس	DC~4GHz
ولتاژ نامی	2500VRMS (حداکثر سطح دریا)
دی الکتریک مقاومت ولتاژ	750VRMS (حداکثر سطح دریا)
مقاومت عایق	≥2000MΩ
مقاومت تماس	هادی خارجی	≤6mΩ
	مدير مرکزي	≤1.5mΩ
VSMR	≤1.3

مشخصات مکانیکی

استاندارد طراحی	IEC 60169-17
تطابق با RoHS	آره
پایان تماس با مرکز	بستن
پایان تماس خارجی	بستن
چرخه های جفت گیری	500 چرخه
حفظ تماس	10N دقیقه
نگه داشتن کابل	100N دقیقه
نیروی جفت گیری	13.6N حداکثر
نیروی جدا کردن	13.6N حداکثر

نقشه مفصلاتصال TNC مستقیم زنانه به زنانه RF Nickel Plated RF Coaxial:
واحد: ((ملی متر)

ویژگی ها:
عملکرد الکتریکی خوب
1ویژگی های پهنای باند گسترده: محدوده فرکانس عملیاتی آداپتورهای TNC معمولا تا 0 تا 11GHz یا حتی بالاتر است تا نیازهای انتقال سیگنال فرکانس بالا را برآورده کند.مناسب برای سناریوهای ارتباطی مختلف.
VSWR پایین: ولتاژ VSWR یکی از شاخص های مهم برای اندازه گیری عملکرد انتقال کانکتور است، ساختار مستقیم و منحنی آداپتورهای TNC به ترتیب VSWR پایین تری دارند،که به معنای کاهش بازتاب سیگنال در فرآیند انتقال است.، و می تواند سیگنال را به طور کارآمدتر منتقل کند.
2مقاومت مشخص پایدار: مقاومت مشخص آن به طور کلی 50Ω است که با کابل های کواکسیال رایج سازگار است و می تواند ثبات و دقت انتقال سیگنال را تضمین کند.
عملکرد مکانیکی قابل اعتماد

کاربرد:
حوزه ارتباطات
1. ایستگاه پایه ارتباطات بی سیم: در ایستگاه های پایه ارتباطات بی سیم، آداپتورهای TNC می توانند برای اتصال دستگاه های مختلف RF و آنتن ها برای اطمینان از انتقال سیگنال پایدار استفاده شوند. به عنوان مثال,اتصال تجهیزات ایستگاه پایه به آنتن، انتقال و دریافت سیگنال رادیویی کارآمد را تحقق می بخشد و پوشش و کیفیت سیگنال شبکه ارتباطات را بهبود می بخشد.
2. سیستم ارتباطات مایکروویو: در سیستم ارتباطات مایکروویو، آداپتورهای TNC برای اتصال خطوط انتقال مختلف مانند خط موج و کابل هم محوری استفاده می شوند.و همچنین دستگاه های مایکروویو مانند تقویت کننده های قدرت، مخلوط کننده ها، فیلترها و غیره، برای تحقق انتقال و پردازش سیگنال های مایکروویو و اطمینان از عملکرد عادی سیستم ارتباطات مایکروویو.
3ایستگاه زمینی ارتباطات ماهواره ای: در ایستگاه زمینی ارتباطات ماهواره ای،آداپتور TNC می تواند برای اتصال تجهیزات زمینی و آنتن ارتباطات ماهواره ای برای تحقق بارگذاری و دانلود سیگنال برای اطمینان از ثبات و قابلیت اطمینان ارتباطات ماهواره ای استفاده شود.

توجه:
ما بیش از 10000 نوعکانکتور TNC، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
