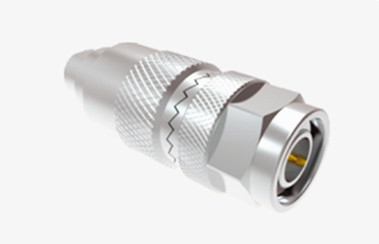

کانکتور همکسه ای RF از فولاد ضد زنگ از نوع TNC برای کابل SFF-50-3-1
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | اتصال کابل TNC | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | دوام: | 500 چرخه |
| مواد تماس: | برنج، BeCu | مواد: | صدای بم |
| استاندارد طراحی:: | IEC 60169-17 | نوع: | سر راست |
| برجسته کردن: | کانکتور کواکسیال RF از فولاد ضد زنگ,اتصال TNC RF Coaxial,SFF-50-3-1 کابل RF کانکتور کواکسیال,TNC Type RF Coaxial Connector,SFF-50-3-1 Cable RF Coaxial Connector |
||
نوع TNC ماده نر فولاد ضد زنگ RF کواکسیال برای کابل SFF-50-3-1
محصول سری TNC یک نوع رشته ای از کانکتور BNC است که با رشته های پیچ برای اتصال امن مجهز است.واحدهای ضد آب دارای یک مقاومت ثابت 50 اوم هستند و در محدوده فرکانس DC-11 GHz کار می کنند.. دو نوع اصلی از کانکتورهای TNC وجود دارد: قطب استاندارد و قطب معکوس. به طور معمول از قطعات ریخته شده و قالب بندی شده ساخته شده است.این کانکتورهای مقرون به صرفه برای کاربردهای مختلف تجاری ایده آل هستنداگرچه عملکرد آنها ممکن است با محصولات صنعتی یا با عملکرد بالا مطابقت نداشته باشد، اما به طور گسترده ای برای اتصالات آنتن استفاده می شود و کاربردهای زیادی در رادار، ارتباطات بی سیم،و بازارهای صنعتی عمومیقطب معکوس و نسخه های 75 اوم از کانکتور TNC نیز در دسترس هستند.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
|
ویژگی های الکتریکی
|
||||
|
مقاومت
|
50Ω
|
|||
|
محدوده فرکانس
|
DC~4GHz
|
|||
|
ولتاژ نامی
|
2500VRMS (حداکثر سطح دریا)
|
|||
|
دی الکتریک مقاومت ولتاژ
|
750VRMS (حداکثر سطح دریا)
|
|||
|
مقاومت عایق
|
≥2000MΩ
|
|||
|
مقاومت تماس
|
هادی خارجی
|
≤6mΩ
|
||
|
مدير مرکزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |
نقشه ی دقیق
ویژگی ها:
1مقاومت خوب در برابر لرزش: در مقایسه با انواع دیگر کانکتورها، مانند کانکتورهای BNC، کانکتورهای TNC در مورد لرزش، شوک و سایر فشارهای مکانیکی مقاوم تر هستند.اما هنوز هم عملکرد اتصال الکتریکی خوب را حفظ می کند تا ثبات انتقال سیگنال را تضمین کند.
2عملکرد مکانیکی و الکتریکی عالی: قدرت مکانیکی و ثبات خوب، قادر به مقاومت در برابر درجه ای از نیروهای خارجی و به راحتی آسیب نمی بینند؛ در عین حال،از نظر عملکرد الکتریکی، از دست دادن ورودی پایین، از دست دادن بازگشت پایین، بهره وری انتقال سیگنال بالا، که می تواند انتقال سیگنال با کیفیت بالا را تضمین کند.
کاربرد:
1تولید برنامه: در فرآیند تولید برنامه های پخش تلویزیون، کانکتورهای TNC برای اتصال تجهیزات جذب سیگنال مانند دوربین ها،میکروفون ها و تجهیزات پردازش ویدیو/آڈیو برای اطمینان از انتقال سیگنال های صوتی/ویدویی با کیفیت بالا به سیستم پس از تولید برای اطمینان از پیشرفت بدون مشکل تولید برنامه.
2انتقال و توزیع سیگنال: در شبکه انتقال و توزیع سیگنال های پخش و تلویزیون، مانند شبکه های تلویزیون کابلی،کانکتورهای TNC می توانند برای اتصال تقویت کننده های سیگنال استفاده شوند، توزیع کنندگان و تجهیزات دیگر برای انتقال سیگنال های تلویزیونی از ایستگاه تلویزیونی به هزاران خانوار، برای اطمینان از اینکه بینندگان می توانند برنامه های تلویزیونی روشن و پایدار دریافت کنند.
توجه:
ما بیش از 10000 نوعکانکتور TNC، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
